申请日2016.02.29
公开(公告)日2018.02.16
IPC分类号C02F1/00; C02F1/28; B01J20/20; B01J20/34; C01B32/30
摘要
本发明涉及具有活性炭自动再生功能的大容量水处理装置，包括：容器本体，大致为六面体形状;原水流入导管，为格子型且引导污废水均衡地分配至装置内;蒸汽供给管，分别在上部和下部设置有上下两个，以用于将通过蒸汽流入口流入的高温蒸汽供给至照射管;多个照射管，包括分支成能够喷射通过蒸汽供给管供给的高温蒸汽的分支管和上端螺纹连接在分支管上的多个喷射喷嘴;以及下部排水板，安装在容器本体内部并具有使通过活性炭过滤剂的原水通过但不排出活性炭过滤剂的多个过滤器。根据本发明的具有活性炭自动再生功能的大容量水处理装置中，将照射管的长度设置得短并沿上下双重设置照射管，从而高温蒸汽的量可以供给至照射管的下端部，活性炭的再生时间和再生效率高，另外具有活性炭再生时刻大大减少高温蒸汽的热损失的效果。

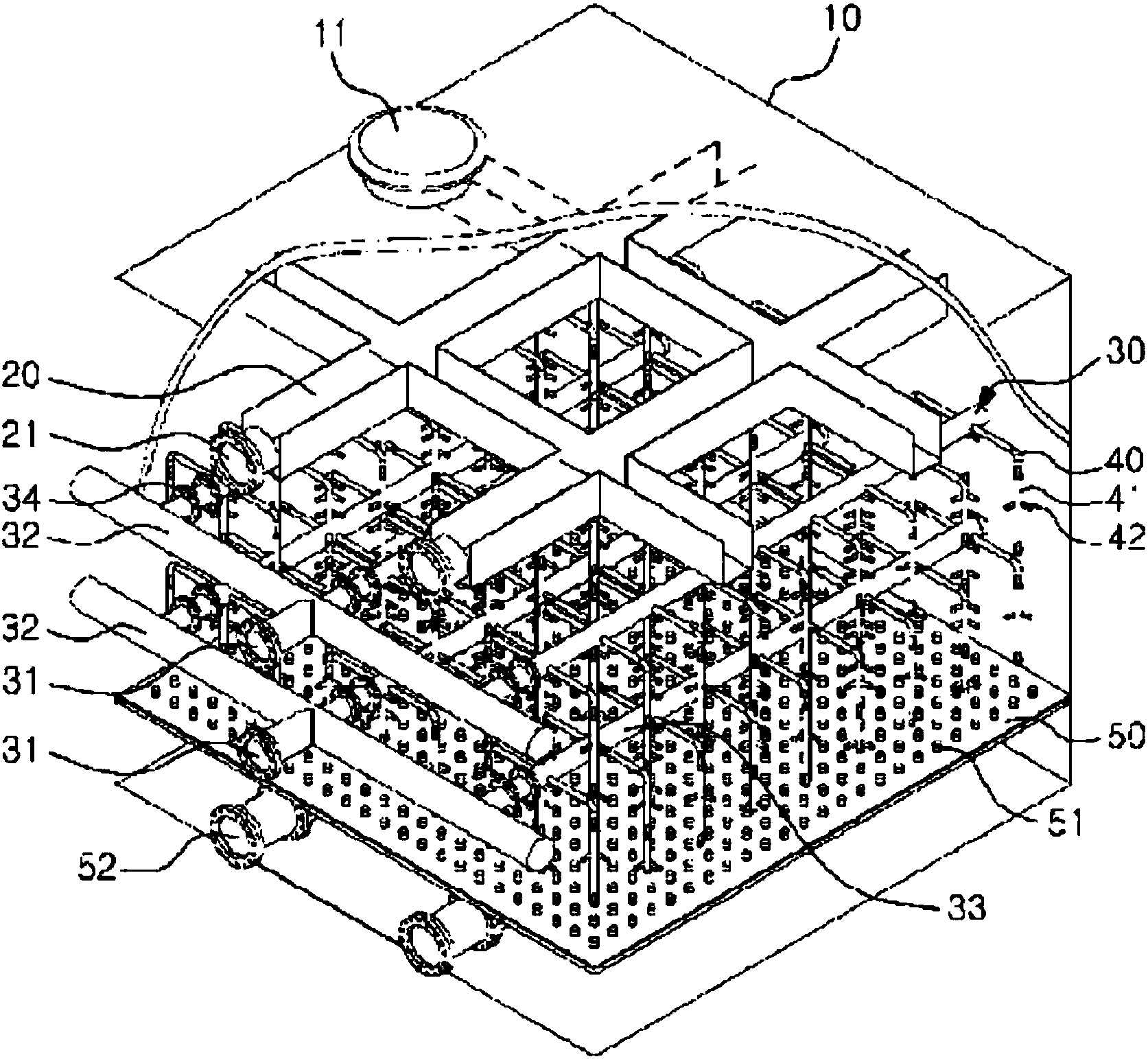

摘要附图
权利要求书
1.具有活性炭再生功能的大容量水处理装置，其特征在于，所述水处理装置包括：
容器本体(10)，该容器本体(10)为六面体形状，并在内部形成有用于挂下部排水板(50)的卡止台;
原水流入导管(20)，该原水流入导管(20)为格子型且引导通过两个以上的原水流入口(21)流入的污废水，并使其均衡地分配至装置内;
蒸汽供给管(30)，该蒸汽供给管(30)分别在上部和下部设置有上下两个，以用于将通过所述蒸汽流入口(31)流入的高温蒸汽供给至照射管(40)，所述蒸汽供给管(30)包括设置于所述容器本体(10)的外部的主管道(32)和分别连接于所述主管道(32)的多个副主管道(33)，该多个副主管道(33)将所述容器本体(10)的侧壁置于中间并通过两个法兰(34)连接于所述主管道(32);
多个照射管(40)，该多个照射管(40)包括分支管(41)以及多个喷射喷嘴(42)，所述分支管(41)分支成能够喷射通过所述蒸汽供给管(30)供给的高温蒸汽，所述多个喷射喷嘴(42)朝向所述容器本体(10)的下部延伸为一定高度，且上端以一定间隔以一定角度向下倾斜地螺纹连接在所述分支管(41)上;以及
下部排水板(50)，该下部排水板(50)安装在形成于所述容器本体(10)内部的卡止台上并具有多个过滤器(51)，该过滤器(51)使通过活性炭过滤剂(F)的原水通过，但不排出所述活性炭过滤剂(F)。
2.根据权利要求1所述的具有活性炭再生功能的大容量水处理装置，其特征在于，在所述容器本体(10)的顶面设置有用于维修装置或者点检操作状态的点检窗(11)。
3.根据权利要求1所述的具有活性炭再生功能的大容量水处理装置，其特征在于，根据流入的原水的容量，将所述原水流入口(21)设置为3个或者4个，对应地增加所述原水流入导管(20)的格子形状。
4.根据权利要求1所述的具有活性炭再生功能的大容量水处理装置，其特征在于，在所述容器本体(10)的外侧四方的侧壁上沿横向和纵向形成多个支撑架(60)，以防止所述容器本体(10)的变形，在所述容器本体(10)的外壁螺纹连接有使侧面隔热板(61)被附着的侧面罩(62)，所述侧面罩(62)匹配于所述支撑架(60)之间的四边形，在容器本体(10)的上下部螺纹连接有附着有上下部隔热板(63)的上下部罩(64)。
说明书
改善活性炭净化及再生功能的大容量水处理装置
技术领域
本发明涉及改善活性炭净化及再生功能的大容量水处理装置，更具体地，涉及使污废水等原水均匀分散而在活性炭中通水的同时，提高活性炭的再生性能，从而大大改善用于活性炭再生的能源消耗的大容量水处理装置。本发明中，大容量是指每个小时处理500吨以上的污废水的量。
背景技术
常规的用于污废水处理的水处理装置中，使污废水通过填充有吸附剂的水处理容器，包含在污废水中的有害成分吸附于吸附剂以完成净化，随着一定时间的经过，通过更换吸附有污染物的活性炭或者将吸附的污染物分解去除，从而使再利用成为可能。
即，在工业用的水处理装置中，构成为颗粒状活性炭的吸附剂经过一定时间之后，形成于活性炭的表面的空隙中填满有有机物，净化处理能力急剧下降，因此需要将处理能力下降的吸附剂定期进行更换或者再生，但是更换吸附剂所需耗的费用非常高，因此大部分都是再生使用。
为此，以往是从水处理容器中将吸附剂取出并移动至具备单独的再生设备的场所之后进行再生，但是将吸附剂从容器取出并远距离移动而再生之后，需要再次移动至原始位置，这不仅花费很大的再生费用，并且在再生期间水处理装置的运行被中断，因此具有经济损失大的弊端。
因此，通过日本专利第4335292号(名称：水处理装置及水处理方法)，提出有使用了不需要特意将吸附剂从水处理容器中取出就能够自行再生的技术，但是现有技术的专利中存在如下问题：必须具备多个水处理容器才有可能实现上述技术，不仅因喷射喷嘴的过热蒸汽的喷射压力而有严重偏差，而且补充或者更换吸附剂时需要将水处理容器整体分解，因而管理上困难。
为此，本申请人通过韩国专利注册第1158898号(2012.06.15，名称：水处理装置及水处理方法)提出了如下的结构：既能够单独使用水处理容器，又能够连续进行水处理，通过均匀喷射过热蒸汽，使吸附剂均匀再生，并能够容易执行吸附剂的补充和更换。
但是，现有技术的韩国在先注册发明适用于中小型容量的水处理容器，为了大容量的水处理，不仅需要非常之多的水处理容器，为了设置这些水处理容器需要很大空间，因此存在引起设置费用过大的负担而不经济的问题。
为了解决这种问题，本申请人在韩国专利注册第1275502号(2013.6.11，注册)中提出了将内部划分为多个，通过填充在各个划分空间中的活性炭过滤剂，能够同时净化处理大量的污水或废水的具有活性炭自动再生功能的大容量水处理装置。
但是，上述现有专利的装置中存在的问题是：因照射管的长度太长，活性炭再生时，从照射管中间部分以下的喷嘴中流出的高温蒸汽的量会变少，因此活性炭再生时间会超过必要的时间，再生效率也降低。
此外，还具有的问题是：活性炭再生时，会流入200℃以上的高温蒸汽，此时在容器本体中发生热损失，能源消耗增大。
现有技术文献
专利文献
(专利文献1)日本专利第4335292号
(专利文献2)韩国专利注册第1158898号(2012.06.15.)
(专利文献3)韩国专利注册第1275502号(2013.6.11.)
发明内容
本发明人为了解决这些问题进行反复研究的结果，发现了如下的事实：缩短照射管的长度的同时分离成两部分以上而引入，并将容器本体周围用隔热材料处理时，能够减少能源消耗，从而完成了如下的本发明。
因此，本发明的目的在于提供一种将如污废水等原水均等分配在装置内，使在容器本体的下部的活性炭也能够均匀再生，并能够减少再生能源的热损失的具有活性炭自动再生功能的大容量水处理装置。
本发明的目的是提供具有活性炭再生功能的大容量水处理装置。所述水处理装置包括：容器本体，该容器本体为六面体形状，并在内部形成有用于挂下部排水板的卡止台;
原水流入导管，该原水流入导管为格子型且引导通过两个以上的原水流入口流入的污废水，并使其均衡地分配至装置内;
蒸汽供给管，该蒸汽供给管分别在上部和下部设置有上下两个，以用于将通过所述蒸汽流入口流入的高温蒸汽供给至照射管，所述蒸汽供给管(30)包括设置于所述容器本体的外部的主管道和分别连接于所述主管道(32)的多个副主管道，该多个副主管道将所述容器本体的侧壁置于中间并通过两个法兰连接于所述主管道;
多个照射管，该多个照射管包括分支管以及多个喷射喷嘴，所述分支管分支成能够喷射通过所述蒸汽供给管供给的高温蒸汽，所述多个喷射喷嘴朝向所述容器本体的下部延伸为一定高度，并上端以一定间隔以一定角度向下倾斜地螺纹连接在所述分支管上;以及
下部排水板，该下部排水板安装在形成于所述容器本体内部的卡止台上并具有多个过滤器，该过滤器使通过活性炭的原水通过，但不排出所述活性炭。
本发明的另一个实施方式是提供在所述容器本体的顶面设置有用于维修装置或者点检操作状态的点检窗的具有活性炭再生功能的大容量水处理装置。
本发明的又一个实施方式是提供根据流入的原水的容量，将所述原水流入口设置为3个或者4个，对应地增加所述原水流入导管的格子形状的具有活性炭再生功能的大容量水处理装置。
本发明的又一个实施方式提供在所述容器本体的外侧四方的侧壁上沿横向和纵向形成多个支撑架，以防止所述容器本体的变形，在所述容器本体的外壁螺纹连接有使侧面隔热板被附着的侧面罩，所述侧面罩匹配于所述支撑架之间的四边形，在容器本体的上下部螺纹连接有附着有上下部隔热板的上下部罩的具有活性炭再生功能的大容量水处理装置。
根据本发明的具有活性炭自动再生功能的大容量水处理装置中，将照射管的长度设置得短并沿上下双重设置照射管，从而高温蒸汽的量可以供给至照射管的下端部，活性炭的再生时间和再生效率高，另外具有活性炭再生时刻大大减少高温蒸汽的热损失的效果。
