申请日2016.02.28
公开(公告)日2016.08.17
IPC分类号C02F1/52; C02F11/14; C02F11/12
摘要
本实用新型涉及一种污泥水环保处理系统，包括供液腔(2)，供液腔(2)左侧连接有第一进液管(22)，供液腔(2)右侧设置有液压器(25)，液压器(25)上部连接有液压伸缩柱(24)，液压器(25)右侧设置有出水腔(7)，出水腔(7)右侧连接有出水管(3)，出水腔(7)上部中间位置设置有支撑杆(12)，液压伸缩柱(24)和支撑杆(12)上部铰链连接有支撑座(17)，支撑座(17)上部设置有供水腔(19)，供水腔(19)下部连接有供水管(6)。该实用新型装置能够有效地针对污泥水进行沉淀处理，更好地将水和污泥分离，分别对水和污泥进行收集。

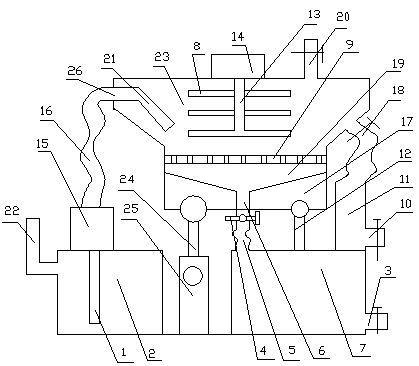

摘要附图
权利要求书
1.一种污泥水环保处理系统，其特征在于：包括供液腔(2)，所述供液腔(2)左侧连接有第一进液管(22)，所述供液腔(2)右侧设置有液压器(25)，所述液压器(25)上部连接有液压伸缩柱(24)，所述液压器(25)右侧设置有出水腔(7)，所述出水腔(7)右侧连接有出水管(3)，所述出水腔(7)上部中间位置设置有支撑杆(12)，所述液压伸缩柱(24)和支撑杆(12)上部铰链连接有支撑座(17)，所述支撑座(17)上部设置有供水腔(19)，所述供水腔(19)下部连接有供水管(6)，所述供水管(6)下部连接有供水软管(5)，所述供水软管(5)下端与出水腔(7)上部左侧相连接;所述供水腔(19)上部设置有过滤板(9)，所述过滤板(9)上部设置有搅拌腔(23)，所述搅拌腔(23)上部右侧连接有第二进液管(20)，所述搅拌腔(23)右侧连接有供料软管(18)，所述供料软管(18)下部连接有出料腔(11)，所述出料腔(11)右侧连接有出料管(10);所述供液腔(2)上部设置有抽液泵(15)，所述抽液泵(15)下部连接有抽液管(1)，所述抽液泵(15)上部连接有供液软管(16)，所述供液软管(16)上部连接有供液管(26)，所述供液管(26)右侧连接有出液管(21);所述搅拌腔(23)上部中间位置设置有电机(14)，所述电机(14)下部连接有电机轴(13)，所述电机轴(13)左右两侧均连接有多个搅拌叶片(8)。
2.根据权利要求1所述的污泥水环保处理系统，其特征在于：所述供水管(6)中间位置设置有球形阀(4)。
说明书
污泥水环保处理系统
技术领域
本实用新型属于环保技术领域，具体涉及一种污泥水环保处理系统。
背景技术
目前，污泥水中具有较高的含水量，由于水分与污泥颗粒结合的特性，采用机械方法脱除具有一定的限制。经机械方法脱水所形成的污泥也被称为泥饼，泥饼的含水率仍然较高，具有流体性质，其处置难度和成本仍然较高，因此有必要进一步减量。利用絮凝剂将污水中的污泥絮凝压缩，使污泥在水中沉淀，更好地进行水和污泥的分离，方便对水和污泥进行收集。
实用新型内容
本实用新型的目的在于提供一种污泥水环保处理系统，以便克服上述不足，提供一种更好的装置，方便根据需要使用，提高使用效率，改善使用效果。
为了实现上述目的，本实用新型的技术方案如下。
一种污泥水环保处理系统，包括供液腔，供液腔左侧连接有第一进液管，供液腔右侧设置有液压器，液压器上部连接有液压伸缩柱，液压器右侧设置有出水腔，出水腔右侧连接有出水管，出水腔上部中间位置设置有支撑杆，液压伸缩柱和支撑杆上部铰链连接有支撑座，支撑座上部设置有供水腔，供水腔下部连接有供水管，供水管下部连接有供水软管，供水软管下端与出水腔上部左侧相连接;供水腔上部设置有过滤板，过滤板上部设置有搅拌腔，搅拌腔上部右侧连接有第二进液管，搅拌腔右侧连接有供料软管，供料软管下部连接有出料腔，出料腔右侧连接有出料管;供液腔上部设置有抽液泵，抽液泵下部连接有抽液管，抽液泵上部连接有供液软管，供液软管上部连接有供液管，供液管右侧连接有出液管;搅拌腔上部中间位置设置有电机，电机下部连接有电机轴，电机轴左右两侧均连接有多个搅拌叶片。
进一步地，供水管中间位置设置有球形阀。
该实用新型的有益效果在于：该实用新型装置能够有效地针对污泥水进行沉淀处理，更好地将水和污泥分离，分别对水和污泥进行收集。
