申请日2016.02.27
公开(公告)日2016.06.01
IPC分类号E03B1/04; E03B11/06; E03B11/08; E03B7/07
摘要
一种淋浴废水回收再利用平稳上水补水装置包括：上水装置、气体液体分离装置、排空装置。其特征在于：所述上水装置包括：上水管、非自吸式水泵;所述气体液体分离装置包括：气体液体储存腔体、上水口、抽水口;所述排空装置包括：补水机构、排气机构;所述上水管与所述上水口联接，所述非自吸式水泵与所述抽水口联接，所述补水机构与所述气体液体储存腔体相连接;所述排气机构与所述气体液体储存腔体相连接;本发明有上水吸程高流量大、上水平稳、体积小、成本低、燥音小的优点，还可以将上水管中夹杂进入的空气进行有效的分离和排出，能有效的防止空气进入非自吸泵内部使之平稳上水。

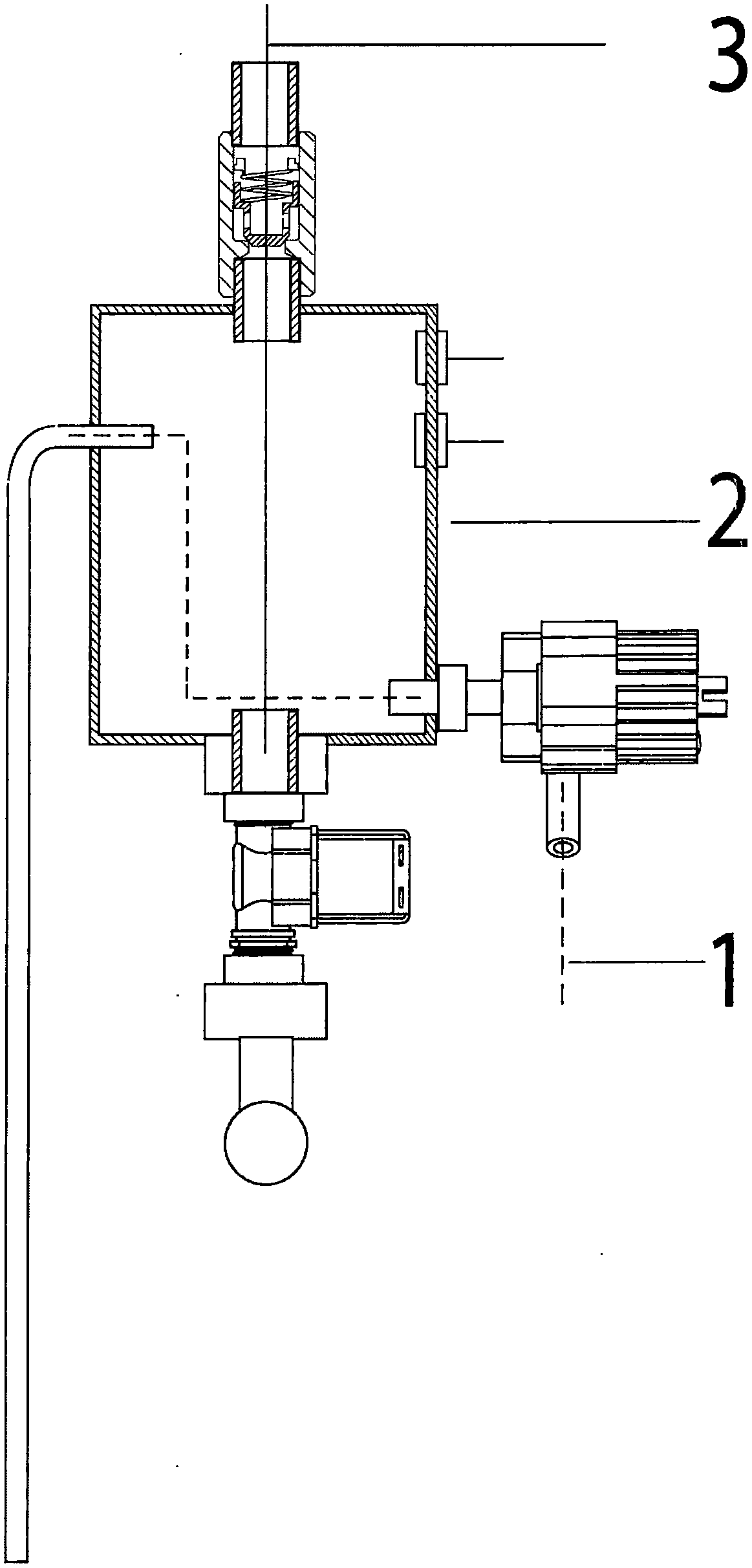

摘要附图
权利要求书
1.一种淋浴废水回收再利用平稳上水补水装置，其特征在于包括：上水装置、气体液体分离装置、排空装置;
所述上水装置包括：上水管、非自吸式水泵;
所述气体液体分离装置包括：气体液体储存腔体、上水口、抽水口、排气口;
所述排空装置包括：补水机构、排气机构;
所述上水管与所述上水口联接，所述非自吸式水泵与所述抽水口联接，所述补水机构与所述气体液体储存腔体相连接;
所述排气机构与所述气体液体储存腔体相连接。
2.根据权利要求1所述的一种淋浴废水回收再利用平稳上水补水装置，其特征在于，所述气体液体分离装置的上水口水位高于所述气体液体分离装置的抽水口水位。
3.根据权利要求1所述的一种淋浴废水回收再利用平稳上水补水装置，其特征在于，所述补水机构可直接利用自来水压力补水将气体液体储存腔体内的空气通过排气机构排出腔外，亦可利用外加动力的抽空设备补水将气体液体储存腔体内的空气通过排气机构排出腔外。
4.根据权利要求3所述的直接利用自来水压力补水的补水机构，其特征在于，所述补水机构包括：补水阀、液位探测器。
5.根据权利要求3所述的利用外加动力的抽空设备补水的补水机构，其特征在于，所述补水机构包括：抽空泵、液位探测器、单向阀。
6.根据权利要求1所述的一种淋浴废水回收再利用平稳上水补水装置，其特征在于述排气机构包括：排气管、单向止回阀。
7.根据权利要求1所述的一种淋浴废水回收再利用平稳上水补水装置，其特征在于，所述排气机构设置于气体液体储存腔体的最高水位处。
说明书
一种淋浴废水回收再利用平稳上水补水装置
技术领域
本发明提出了一种淋浴废水回收再利用上水补水装置，尤其是涉及一种淋浴废水回收再利用平稳上水补水装置。
背景技术
在处理淋浴废水回收再利用的场合中有时需要将淋浴废水吸至一定的高度以适应不同的淋浴废水回收再利用系统的使用要求。直接使用现有技术的自吸式叶轮泵体积大、功耗大、燥音大、成本高;能吸程高的还有一种隔膜泵，由于该种泵的压力皮膜为一层膜式材料，使用寿命短，而且不能输送带杂质的液体，燥音大、功耗大;以上现有的上水技术解决不了淋浴过程中要求的高吸程大流量、小燥音、长寿命、小体积、低成本的问题。本人专利号为ZL201520114980.8中一种淋浴废热回收热水系统中的上水技术为通过给非自吸式水泵提供一补水装置，解决了高吸程、大流量、小燥音、长寿命、小体积、低成本的问题;但其中的补水装置只是单一开关型的电磁阀，不能将上水管中进入夹杂的空气进行有效的分离和排出，不能有效的防止空气进入非自吸泵内部。在实际上水工作过程中只要上水管进入些少的空气，非自吸泵内的压力便迅速的下降，导致上水不平稳甚至抽水失效，这时又必须打开电磁阀再次补水导致上水的断断续续。所以要消除上水的不平稳就要保证上水管不能进入空气，这是实际应用当中很难实现的，因为洗浴过程中水经过人体落入收集器中是动态的很难保证不进空气。
发明内容
为了解决上述问题，本发明提供了一种淋浴废水回收再利用平稳上水补水装置，该装置能实现高吸程、大流量、小燥音、长寿命、小体积、低成本还可以将上水管中夹杂进入的空气进行有效的分离和排出，能有效的防止空气进入非自吸泵内部使之平稳上水。本发明提供的一种淋浴废水回收再利用平稳上水补水装置技术方案如下：
一种淋浴废水回收再利用平稳上水补水装置，包括：上水装置、气体液体分离装置、排空装置;
上水装置包括：上水管、非自吸式水泵;气体液体分离装置包括：气体液体储存腔体、上水口、抽水口、排气口;排空装置包括：补水机构、排气机构;上水管与所述上水口联接，非自吸式水泵与所述抽水口联接，机构与气体液体储存腔体相连接;排气机构与气体液体储存腔体相连接。
进一步的特征为上水装置包括：上水管、非自吸式水泵。使用非自吸式水泵上水能有效的降低燥音、减少成本、缩少体积、增长寿命。
进一步的特征为气体液体分离装置包括：气体液体储存腔体、上水口、抽水口、排气口。将气体液体分离装置的上水口水位设置高于气体液体分离装置的抽水口水位，液体通过上水管进入到气体液体储存腔体内在重力的作用下流入气体液体储存腔体内底部;上水管中与液体夹的气体由于其比重小，自动分离出来上浮于气体液体储存腔体内部上部分腔体内，从而达到气体液体分离的目的。将气体液体分离装置的上水口水位设置高于气体液体分离装置的抽水口水位使抽水口位于气体液体储存腔体内的低水位处，防止上水管中与液体夹的气体进入非自吸泵内部，导致其压力降低。
进一步的特征为排空装置，包括，补水机构、排气机构;通过补水机构和排气机构的启闭配合实现了对上水管夹杂进入的气体排出气体液体储存腔体外，防止上水管中与液体夹的气体进入非自吸泵内部，导致其压力降低。
更进一步的特征为直接利用自来水压力补水的补水机构包括：补水阀、液位探测器;通过补水阀的开启将自来水注入气体液体储存腔体内，使气体液体储存腔体内液体液面的高度保持在液位探测器的水位处，防止非自吸泵抽空。
更进一步的特征为利用外加动力的抽空设备补水的补水机构，包括：抽空泵、液位探测器、单向阀。当气体液体储存腔体内液体液面的水位低于液位探测器探测水位时开启抽空泵将上水管内的液体抽至气体液体储存腔体内使气体液体储存腔体内液体液面的高度保持在液位探测器的水位处，防止非自吸泵抽空。
更进一步的特征为排气机构包括：排气管、单向止回阀;在补水机构工作开启的同时打开排气机构，气体液体储存腔体内的气体在补水机构打开的水压作用下通过排气机构的排气管，单向止回阀排出气体液体储存腔体外。
发明同现有技术相比，具有以下优点和有益效果：
在现有技术中的用单一电磁阀开关型的补水装置，不能将上水管中进入夹杂的空气进行有效的分离和排出，不能有效的防止空气进入非自吸泵内部。不能有效的防止空气进入非自吸泵内部。在实际上水工作过程中只要上水管进入些少的空气，非自吸泵内的压力便迅速的下降，导致上水不平稳甚至抽水失效，这时又必须打开电磁阀再次补水导致上水的断断续续。本发明的淋浴废水回收再利用平稳上水补水装置，将现有技术的单一开关型电磁阀的补水装置改进为：包括，上水装置、气体液体分离装置、排空装置。使得上水系统上水吸程高、流量大、上水平稳、体积小、成本低、燥音小，还可以将上水管中夹杂进入的空气进行有效的分离和排出，能有效的防止空气进入非自吸泵内部使之平稳上水。有效的解决了在实际上水工作过程中只要上水管进入些少的空气，非自吸泵内的压力便迅速的下降，导致上水不平稳甚至抽水失效，上水的断断续续，的情况出现。
