申请日2016.03.09
公开(公告)日2017.04.05
IPC分类号C02F9/14; C02F103/10
摘要
一种油田污水深度处理装置，包括进行水解酸化、接触氧化和MBR的第一级处理装置和进行臭氧氧化、生物活性炭处理的第二级处理装置，其中第一级处理装置又包括调节池、水解酸化池、中间沉淀池、接触氧化池、二沉池、MBR池，第二级处理装置又包括中间水池、一级臭氧氧化柱、一级生物炭反应柱、二级臭氧氧化柱、二级生物炭反应柱、计量排放池，采用本实用新型进行污水处理，出水水质好，占地少，可以维持较高的污泥浓度，操作维护简单，污泥处理费用低;由于采用臭氧‑生物炭技术，反应迅速,流程简单,避免二次污染。
权利要求书
1.一种油田污水深度处理装置，其特征在于，包括：第一级处理装置和第二级处理装置;其中第一级处理装置又包括调节池、水解酸化池、中间沉淀池、接触氧化池、二沉池、MBR池，调节池与水解酸化池相连通，水解酸化池与中间沉淀池相连通，中间沉淀池与接触氧化池相连通，接触氧化池与二沉池相连通，二沉池与MBR池相连通，MBR池通过自吸泵与中间水池相连通;调节池设有混凝剂加药机构和絮凝剂加药机构，调节池和水解酸化池中间设有冷却塔，调节池、接触氧化池和MBR池均设有曝气装置，中间沉淀池和二沉池的底端连通有污泥池，污泥池连接有污泥脱水机;第二级处理装置又包括中间水池、一级臭氧氧化柱、一级生物炭反应柱、二级臭氧氧化柱、二级生物炭反应柱、计量排放池，中间水池与一级臭氧氧化柱顶部通过提升泵相连通，一级臭氧氧化柱底部与一级生物炭反应柱底部通过自吸泵相连通，一级生物炭反应柱顶部与二级臭氧氧化柱顶部相连通，二级臭氧氧化柱底部与二级生物炭反应柱底部通过自吸泵相连通，二级生物炭反应柱顶部与计量排放池相连通;一级臭氧氧化柱与二级臭氧氧化柱内部装有活性炭并设有臭氧微孔曝气装置，一级生物炭反应柱与二级生物炭反应柱内部设有空气曝气装置，计量排放池设有加氯装置。
2.根据权利要求1所述的油田污水深度处理装置，其特征在于：调节池入口处设有第一砂滤装置，调节池内设有撇油槽，调节池通过自吸泵连接水解酸化池处设有第二砂滤装置。
3.根据权利要求2所述的油田污水深度处理装置，其特征在于：水解酸化池和硝化池内设有组合式多孔环填料，水解酸化池内设有搅拌装置，接触氧化池内设微孔曝气装置。
4.根据权利要求3所述的油田污水深度处理装置，其特征在于：中间沉淀池内设有斜板。
5.根据权利要求4所述的油田污水深度处理装置，其特征在于：第一级处理装置中设有营养添加设备。
6.根据权利要求5所述的油田污水深度处理装置，其特征在于：一级生物炭反应柱与二级生物炭反应柱底部设有微孔曝气装置，且内部充填饱和活性炭。
说明书
油田污水深度处理装置
技术领域
本实用新型涉及油田污水处理的技术领域，具体说是一种有效处理难降解有机物的油田污水深度处理装置。
背景技术
随着油田开发进程的加快，油田污水日益增多，严重污染了生态环境。通常原油处理厂生产中所排放的污水，其成分较为复杂，含有石油破乳剂、盐、酚、硫等污染环境物质。虽其COD浓度不高，但成分中以化学稳定性较高的苯系物和长链有机物为主，可生化性差;虽然污水中油含量不高，但会在处理构筑物中不断积累，影响污水处理效果。而污水中的TOC值高，造成COD的主要物质为有机含碳化合物，C、N、P比例失调，N、P营养缺乏。水质偏碱性，水中碳酸氢根含量高，M-碱度大，不适合采用pH值要求低的化学氧化方法(如FENTON法)进行处理。
实用新型内容
本实用新型要解决的技术问题是提供一种油田污水深度处理装置。
本实用新型为解决公知技术中存在的技术问题所采取的技术方案是:

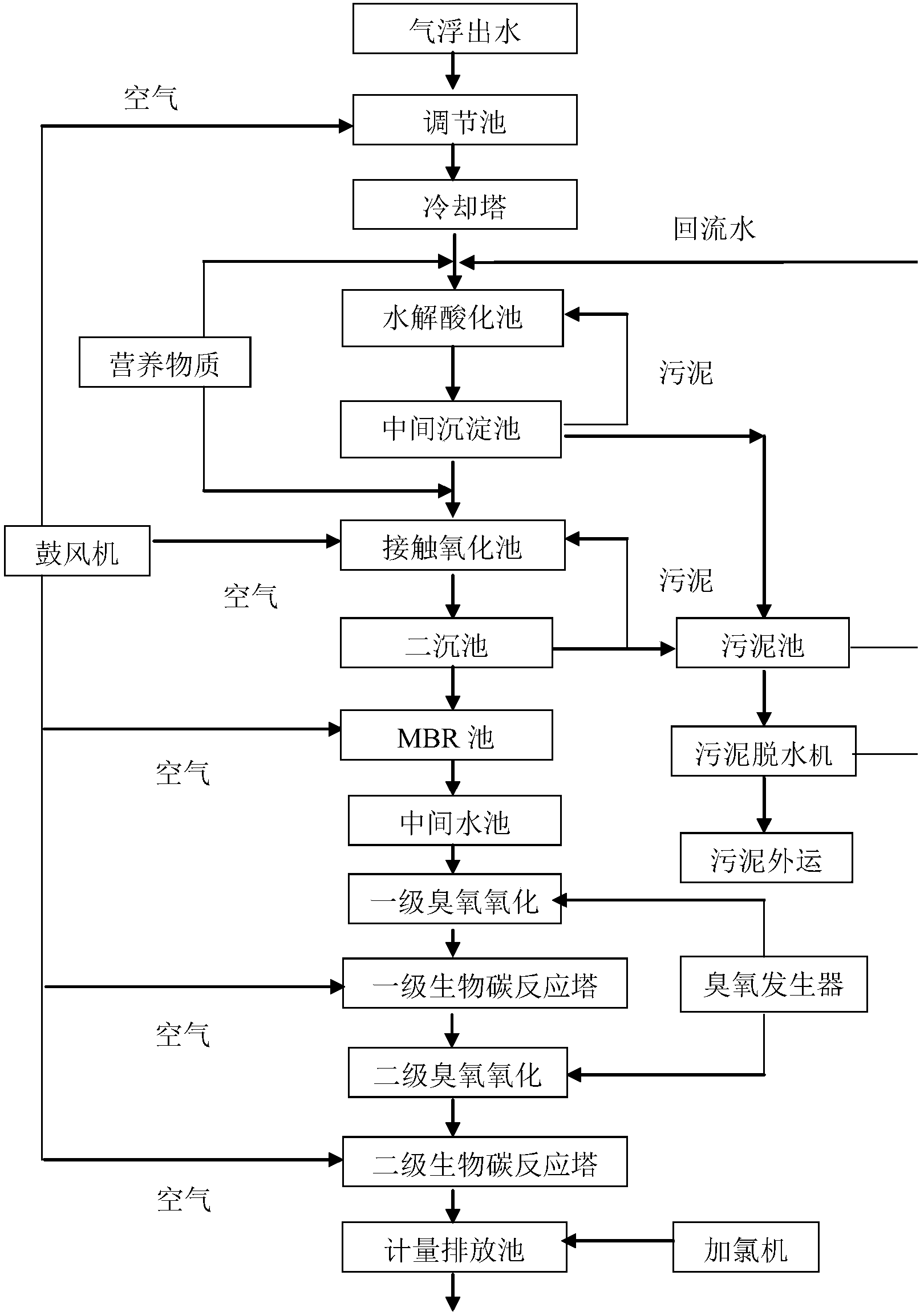

本实用新型的油田污水深度处理装置，包括：第一级处理装置和第二级处理装置;其中第一级处理装置又包括调节池、水解酸化池、中间沉淀池、接触氧化池、二沉池、MBR池，调节池与水解酸化池相连通，水解酸化池与中间沉淀池相连通，中间沉淀池与接触氧化池相连通，接触氧化池与二沉池相连通，二沉池与MBR池相连通，MBR池通过自吸泵与中间水池相连通;调节池设有混凝剂加药机构和絮凝剂加药机构，调节池和水解酸化池中间设有冷却塔，调节池、接触氧化池和MBR池均设有曝气装置，中间沉淀池和二沉池的底端连通有污泥池，污泥池连接有污泥脱水机;第二级处理装置又包括中间水池、一级臭氧氧化柱、一级生物炭反应柱、二级臭氧氧化柱、二级生物炭反应柱、计量排放池，中间水池与一级臭氧氧化柱顶部通过提升泵相连通，一级臭氧氧化柱底部与一级生物炭反应柱底部通过自吸泵相连通，一级生物炭反应柱顶部与二级臭氧氧化柱顶部相连通，二级臭氧氧化柱底部与二级生物炭反应柱底部通过自吸泵相连通，二级生物炭反应柱顶部与计量排放池相连通;一级臭氧氧化柱与二级臭氧氧化柱内部装有活性炭并设有臭氧微孔曝气装置，一级生物炭反应柱与二级生物炭反应柱内部设有空气曝气装置，计量排放池设有加氯装置。
本实用新型还可以采用以下技术措施：
调节池入口处设有第一砂滤装置，调节池内设有撇油槽，调节池通过自吸泵连接水解酸化池处设有第二砂滤装置。
水解酸化池和硝化池内设有组合式多孔环填料，水解酸化池内设有搅拌装置，接触氧化池内设微孔曝气装置。
中间沉淀池内设有斜板。
第一级处理装置中设有营养添加设备。
一级生物炭反应柱与二级生物炭反应柱底部设有微孔曝气装置，且内部充填饱和活性炭。
本实用新型具有的优点和积极效果是:
本实用新型的油田污水深度处理装置中，包括进行水解酸化、接触氧化和MBR的第一级处理装置和进行臭氧氧化、生物活性炭处理的第二级处理装置，采用膜生物反应器进行污水处理，出水水质好，占地少，可以维持较高的污泥浓度，操作维护简单，污泥处理费用低;由于采用臭氧-生物炭技术，反应迅速,流程简单,没有二次污染，活性炭表面吸附有高效微生物，通过微生物降解可实现活性炭自身的吸附-再生，不用更换活性炭，不受臭氧氧化及活性炭吸附饱和影响，可长时间连续处理废水，对难降解可生化性差的废水处理效果好;本实用新型降解可生化性差的污水有机物效率高，污水经第一级处理装置后，COD可由450mg/L降至140mg/L左右，去除率为68.9%，污水经第二级处理装置后，COD可由140mg/L左右降至50mg/L以下，去除率为64.2%;本实用新型还设有完善的污泥处理系统，不产生二次污染;通过多级处理系统，依据污水特性，可分段处理，可以有效降低、控制成本，处理程度和臭氧的投加量可视水质变化灵活性掌握，以保证达标。
