申请日2016.03.09
公开(公告)日2016.08.03
IPC分类号E03C1/12; E03C1/266
摘要
本新型主要提供一种以相对较为积极、可靠的方式完成废水排泄处理动作的废水强制排泄处理器。本新型的废水强制排泄处理器是具有集水箱、电机，以及开关;其中，集水箱设有入水嘴及出水嘴;电机是设在集水箱上，其主轴相对伸入集水箱的出水嘴处，并在主轴上设有叶轮;开关是电性连接在外部电源与电机的间，供控制电机的运转，通过叶轮对通过出水嘴的废水产生加压作用，将废水强制排出出水嘴。能够以相对较为积极、可靠的方式完成废水排泄处理的动作。
权利要求书
1.一种废水强制排泄处理器，是包括有：集水箱，其槽体上设有入水嘴供接续所欲排泄处理的废水设备，以及在槽体底部设有出水嘴供接续排污管道;电机，设在集水箱上，电机的主轴是相对伸入集水箱的出水嘴处，并在主轴上设有叶轮;开关，电性连接在外部电源与电机的间，供控制电机的运转。
2.根据权利要求1所述的废水强制排泄处理器，其特征是开关至少具有自动运转，以及关闭电机运转的动作切换模式，开关电性连接有相对设在集水箱内部的水位传感器，供在集水箱内的水位到达预定高度时启动电机执行强制排水动作。
3.根据权利要求1所述的废水强制排泄处理器，其特征是开关至少具有自动运转，以及关闭电机运转的动作切换模式，开关电性连接有相对设在集水箱入水嘴处的流量传感器，供在废水进入集水箱内的流量到达预设值时启动电机执行强制排水动作。
4.根据权利要求1所述的废水强制排泄处理器，其特征是开关至少具有自动运转，以及关闭电机运转的动作切换模式，开关电性连接有相对设在集水箱内部的水位传感器，以及相对设在集水箱入水嘴处的流量传感器，供分别在集水箱内的水位到达预定高度，或废水进入集水箱内的流量到达预设值时启动电机执行强制排水动作。
5.根据权利要求1述的废水强制排泄处理器，其特征是开关进步包括有令电机正转的动作切换模式。
6.根据权利要求1所述的废水强制排泄处理器，其特征是开关进步包括有令电机正转，以及令电机逆转的动作切换模式。
7.根据权利要求1所述的废水强制排泄处理器，其特征是集水箱在其出水嘴上方罩设有相对将叶轮包围的滤网，以防止异物阻碍叶轮的运转。
8.根据权利要求1所述的废水强制排泄处理器，其特征是集水箱在其入水嘴处设有逆止阀，防止废水回流到集水箱前段的管道。
9.根据权利要求1所述的废水强制排泄处理器，其特征是集水箱在其出水嘴处设有逆止阀，防止废水回流到集水箱。
10.根据权利要求1所述的废水强制排泄处理器，其特征是集水箱在其入水嘴处及出水嘴处分别设有逆止阀，防止废水回流到集水箱前段的管道，以及防止废水回流到集水箱。
说明书
废水排泄处理装置
技术领域
本新型是有关，特别是指一种能够以相对较为积极、可靠的方式完成废水排泄处理动作的废水强制排泄处理器。
背景技术
就建筑物来说，在浴室、阳台、屋顶与须排水空间的位置的地方自然必须预先埋设管道，并在适当地点设置排水孔(出水嘴)，以利将室内的废水或洗、浴设备的废水经排水口排入排污管道;其次，一般建筑物的排水系统多是利用重力作用使建筑物各个空间所产生的废水经由排污管道排泄处理到公共废水管道。
室内的废水或洗、浴设备的废水通过排污管道的速度取决在洗、浴设备与排水口的间的高度，以及每次流入排污管道的水量，当水流通过排污管道的速度趋在缓慢时，将使得些非液体的杂物(如毛发、树叶、树枝等)无法顺利的随着水流在排污管道内流动，因而卡结在排污管道的内部，加上一般排污管道既长且多埋设在墙壁、地面中检修不易，常年累月将造成排污管道阻塞。
类似普遍习见的建筑物排水系统看似简单、合理，但其中却隐藏着让许多土木装修业者困扰已久的课题。例如，一般建筑物或集合式住宅用以连接公共废水管道的管道多是集中配置在建筑物的特定位置，并将连接到各个空间(如厨房、浴厕或阳台)的排污管道埋设在建筑物的地板或墙面内部，不但增加管道更新、延伸的难度，同时也对洗、浴设备的安装高度或安装位置造成若干程度的限制。
新型内容
本新型的主要目的，是在提供一种以相对较为积极、可靠的方式完成废水排泄处理动作的废水强制排泄处理器。

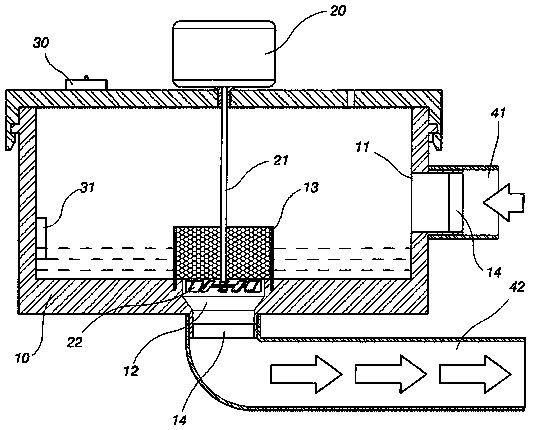

为达到上述目的，本新型的废水强制排泄处理器是具有集水箱、电机，以及开关;其中，集水箱是在槽体上设有入水嘴供接续所欲排泄处理的废水设备，以及在槽体底部设有出水嘴供接续排污管道;电机是设在集水箱上，电机的主轴是相对伸入集水箱的出水嘴处，并在主轴上设有叶轮;开关是电性连接在外部电源与电机的间，供控制电机的运转。
本新型的废水强制排泄处理器在使用时，即可在电机朝预定转向运转的状态下，通过叶轮对通过出水嘴的废水产生加压作用，将废水强制排出出水嘴。能够以相对较为积极、可靠的方式完成废水排泄处理的动作。
以下进步说明本新型各组件的具体实施方式：依据上述主要结构特征，所述开关是至少具有令电机正转，以及关闭电机运转的动作切换模式。
依据上述主要结构特征，所述开关是至少具有令电机正转、令电机逆转，以及关闭电机运转的动作切换模式。
依据上述主要结构特征，所述开关是至少具有自动运转，以及关闭电机运转的动作切换模式，所述开关是进步电性连接有相对设在集水箱内部的水位传感器，供在集水箱内的水位到达预定高度时启动电机执行强制排水动作。
上述开关是可进步包括有令电机正转的动作切换模式。
上述开关是可进步包括有令电机正转，以及令电机逆转的动作切换模式。
依据上述主要结构特征，所述开关是至少具有自动运转，以及关闭电机运转的动作切换模式，所述开关是进步电性连接有相对设在集水箱入水嘴处的流量传感器，供在废水进入集水箱内的流量到达预设值时启动电机执行强制排水动作。
上述开关是可进步包括有令电机正转的动作切换模式。
上述开关是可进步包括有令电机正转，以及令电机逆转的动作切换模式。
依据上述主要结构特征，所述开关是至少具有自动运转，以及关闭电机运转的动作切换模式，所述开关是进步电性连接有相对设在集水箱内部的水位传感器，以及相对设在集水箱入水嘴处的流量传感器，供分别在集水箱内的水位到达预定高度，或废水进入集水箱内的流量到达预设值时启动电机执行强制排水动作。
上述开关是可进步包括有令电机正转的动作切换模式。
上述开关是可进步包括有令电机正转，以及令电机逆转的动作切换模式。
依据上述主要结构特征，所述集水箱在其出水嘴上方罩设有相对将叶轮包围的滤网，以防止异物阻碍叶轮的运转。
依据上述主要结构特征，所述集水箱在其入水嘴处设有逆止阀，防止废水回流到集水箱前段的管道
依据上述主要结构特征，所述集水箱在其出水嘴处设有逆止阀，防止废水回流到集水箱。
依据上述主要结构特征，所述集水箱在其入水嘴处及出水嘴处分别设有逆止阀，防止废水回流到集水箱前段的管道，以及防止废水回流到集水箱。
依据上述主要结构特征，所述滤网呈弧状内倾的态样将叶轮周围及其上部包围，以防止废水喷溅。
依据上述主要结构特征，所述叶轮的中央具有平板部，平板部上设有复述贯穿的棘孔，各棘孔的周沿设有复述棘刺。
本新型的废水强制排泄处理器是具有下列优点：
1.能够以相对较为积极、可靠的方式完成废水排泄处理的动作，有效解决洗、浴设备的安装高度限制或安装位置限制等课题。
2.能够以相对较为积极、可靠的方式完成废水排泄处理的动作，避免非液体的杂物(如毛发、树叶、树枝等)卡结在排污管道的内部，长效维持排污管道顺畅。
3.在叶轮强制将废水排出出水嘴的同时，可借叶轮的运转将混在废水当中的异物搅碎，能够以更为积极的手段防止异物阻塞排污管道。
