申请日2016.02.26
公开(公告)日2016.06.01
IPC分类号C02F3/12
摘要
生物膜滤废水处理装置，包括上端开口的壳体，壳体左侧池壁低于壳体右侧池壁，壳体内设置有分隔板，分隔板的高度高于壳体右侧池壁，分隔板将壳体分为左右两个腔室，左腔室为生物滤床区，右腔室为薄膜分离区，左腔室近顶端以及近底端均设置有滤网，上下滤网间设置有多孔性不规则可压缩弹性体，壳体下滤网下方左侧壁上设置有空气进口以及进水口，分隔板近顶端设置有出水口，出水口连通右腔室，所述右腔室内设置有薄膜过滤模组，薄膜过滤模组由若干片不织布薄膜并列构成，所述不织布薄膜并联连接出水管，薄膜过滤模组下方设置有散气装置，散气装置连接左侧池壁的进气口，散气装置包括条性壳体，壳体上盖为网格状盖体，壳体一侧设置进气管连接进气口。

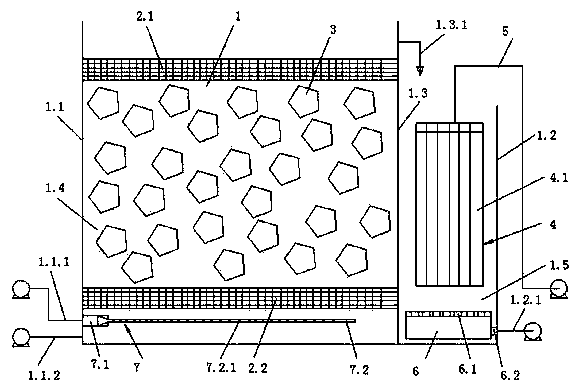

摘要附图
权利要求书
1.生物膜滤废水处理装置，其特征在于包括上端开口的壳体，壳体左侧池壁低于壳体右侧池壁，壳体内设置有分隔板，分隔板的高度高于壳体右侧池壁，分隔板将壳体分为左右两个腔室，左腔室为生物滤床区，右腔室为薄膜分离区，左腔室近顶端以及近底端均设置有滤网，上下滤网间设置有多孔性不规则可压缩弹性体，壳体下滤网下方的左侧池壁上设置有空气进口以及进水口，分隔板近顶端设置有出水口，出水口连通右腔室，所述右腔室内设置有薄膜过滤模组，所述薄膜过滤模组由若干片不织布薄膜并列构成，所述不织布薄膜并联连接出水管，薄膜过滤模组下方设置有散气装置，散气装置连接右侧池壁的进气口，所述散气装置包括条形壳体，条形壳体上盖为网格状盖体，壳体一侧设置进气管连接进气口。
2.根据权利要求1所述的生物膜滤废水处理装置，其特征在于多孔性不规则可压缩弹性体为发泡型聚合物，开孔率在25%，密度在70~80kg/m3之间。
3.根据权利要求1所述的生物膜滤废水处理装置，其特征在于多孔性不规则可压缩弹性体为边长10公分的正立方体。
4.根据权利要求2所述的生物膜滤废水处理装置，其特征在于发泡型聚合物为多孔性不织布。
5.根据权利要求1所述的生物膜滤废水处理装置，其特征在于空气进口连接射流装置，所述射流装置包括主管以及套设于主管内的喷射管，喷射管包括锥形部和直筒部，直筒部端部密封，直筒部表面开设有散气孔。
6.根据权利要求1所述的生物膜滤废水处理装置，其特征在于生物滤床区面积为薄膜分离区面积的2~3倍。
说明书
生物膜滤废水处理装置
技术领域
本发明涉及都市污水、工业废水、地表水、农业回流水处理领域，尤其涉及生物膜过滤领域。
背景技术
污水处理或废水处理是指采用物理、化学或生物方法对废水或污水进行净化，使其达到排放或者回收利用标准的处理过程，广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域。
生物膜法是一种常用的废水生物处理技术，主要是利用附着于固体介质表面的微生物进行有机废水的处理。生物膜是由高度密集的好氧菌、厌氧菌、兼性菌、真菌、原生动物以及藻类等组成的生态系统，其附着的固体介质称为滤料或载体。生物膜自固体介质向外可分为厌氧层、好氧层、附着水层和运动水层，其原理为：生物膜首先吸附附着水层有机物，由好氧层的好氧菌将其分解，再进入厌氧层进行厌氧分解，流动水层则将老化的生物膜冲掉以生长新的生物膜，如此往复从而达到净化废水的目的。
生物膜法包括生物滤池、生物转盘、生物接触氧化池和生物流化床等，其中，生物滤池由于具有处理效果好、不产生二次污染、运行稳定、易于管理等优点而获得了广泛的应用。
但现有有生物膜处理装置均产生生物滤料进行处理，长期使用后容器堵塞，必须进行反冲洗，维护成本大，使用寿命有待提高。
发明内容
本发明针对现有技术的不足，提供了一种特别适用于低浓度原水，可在高水力负荷下操作，可在喜气或厌气条件下，操作弹性大，处理效率高，操作简单及维护容易，功能稳定性高，处理水质良好的生物膜滤废水处理装置。
为实现本发明目的，提供了以下技术方案：生物膜滤废水处理装置，其特征在于包括上端开口的壳体，壳体左侧池壁低于壳体右侧池壁，壳体内设置有分隔板，分隔板的高度高于壳体右侧池壁，分隔板将壳体分为左右两个腔室，左腔室为生物滤床区，右腔室为薄膜分离区，左腔室近顶端以及近底端均设置有滤网，上下滤网间设置有多孔性不规则可压缩弹性体，壳体下滤网下方的左侧池壁上设置有空气进口以及进水口，分隔板近顶端设置有出水口，出水口连通右腔室，所述右腔室内设置有薄膜过滤模组，所述薄膜过滤模组由若干片不织布薄膜并列构成，所述不织布薄膜并联连接出水管，薄膜过滤模组下方设置有散气装置，散气装置连接右侧池壁的进气口，所述散气装置包括条形壳体，条形壳体上盖为网格状盖体，壳体一侧设置进气管连接进气口。
作为优选，多孔性不规则可压缩弹性体为发泡型聚合物，开孔率在25%，密度在70~80kg/m3之间，所述的多孔性不规则可压缩弹性体为边长10公分的正立方体。
作为优选，发泡型聚合物为多孔性不织布。
作为优选，空气进口连接射流装置，所述射流装置包括主管以及套设于主管内的喷射管，喷射管包括锥形部和直筒部，直筒部端部密封，直筒部表面开设有散气孔。
本发明有益效果：本发明的生物膜过滤程序为一种创新的MBR技术，结合生物滤床区和薄膜分离区的创新废/污水生物处理系统，生物滤床区采用不织布载体作为生物滤床的生物介质，具有高效率，高稳定性及操作简单等特点，而后续的薄膜分离区主要利用适当配置的薄膜模组，以薄膜分离的方式滤除生物滤床区出水中的固态微粒，进而产生品质良好的处理水。
