申请日2016.02.26
公开(公告)日2016.06.08
IPC分类号B01D29/35; B01D29/50; B01D29/96; B01D29/60; B01D29/68; C02F1/00
摘要

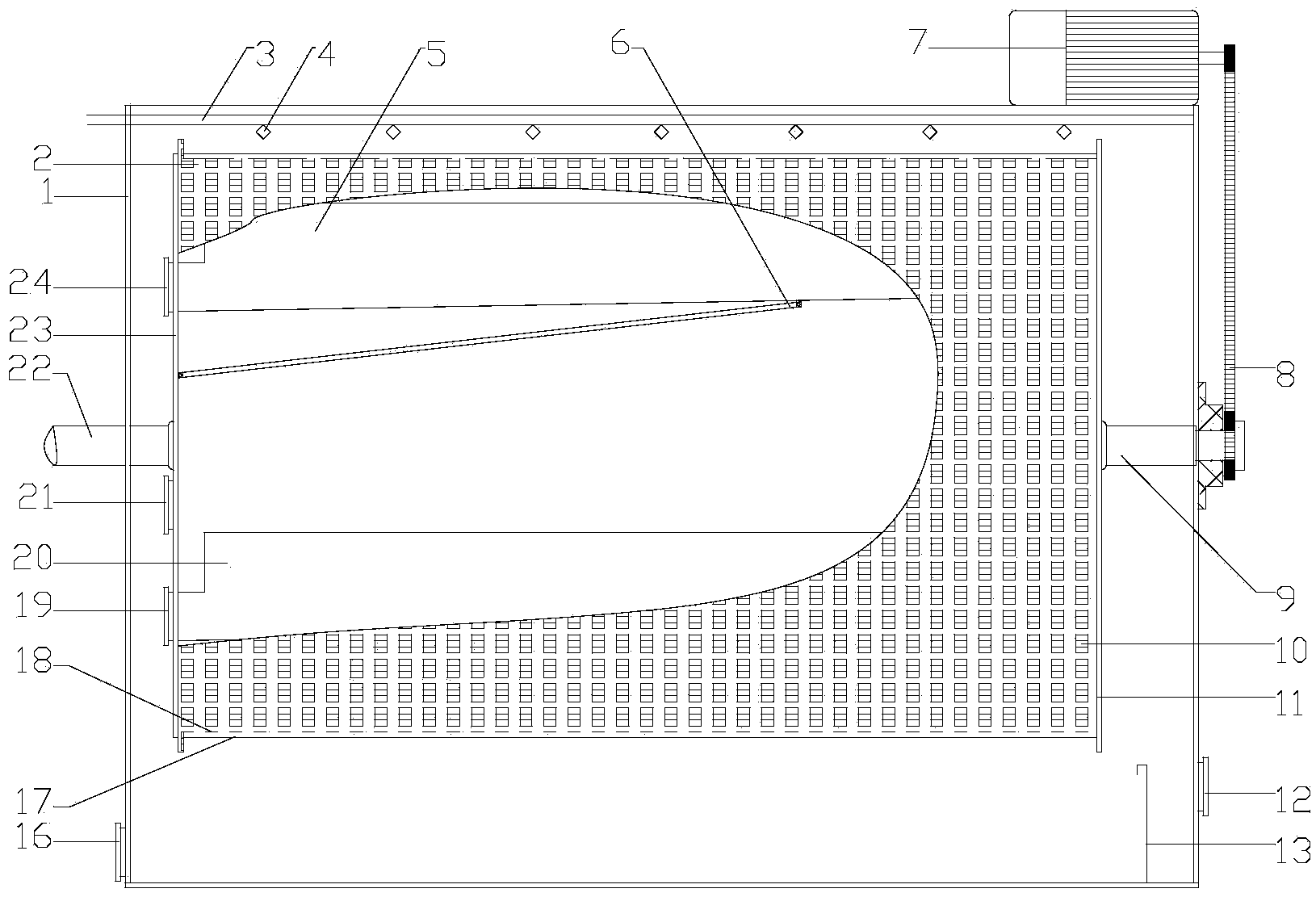

本发明公开了一种畜禽养殖废水过滤装置及其方法。装置中外层滤网和内层滤网均呈筒状且紧密贴合嵌套形成双层滤网。反冲洗装置用于对双层滤网顶部上粘附的滤渣进行冲洗;外层滤网和内层滤网上均环绕有多圈滤孔，且当外层滤网相对于内层滤网转动时，两层滤网上的滤孔重合面积发生规律性变化;内层滤网内部设有上集污槽，用于上方反冲洗装置冲洗下来的滤渣;第一密封板上设有进水口和与集污槽相连的上排污口;集水槽设置于双层滤网下方，用于收集过滤后的废水。本发明利用呈筒状且紧密贴合嵌套的双层滤网对畜禽养殖废水进行过滤处理，实现了调节可过滤的颗粒粒径，适应畜禽养殖废水中固体物粒径的波动。
摘要附图
权利要求书
1.一种畜禽养殖废水过滤装置，其特征在于，所述装置包括：集水槽、外层滤网、内层滤网、上集污槽、反冲洗装置和驱动装置;外层滤网和内层滤网均呈筒状且紧密贴合嵌套形成双层滤网;双层滤网一端设有不随双层滤网转动的第一密封板，另一端设有随双层滤网转动的第二密封板，并在驱动装置作用下根据使用需求带动双层滤网进行轴向旋转;反冲洗装置用于对双层滤网顶部上粘附的滤渣进行冲洗;外层滤网和内层滤网上均环绕有多圈滤孔，且当外层滤网相对于内层滤网转动时，两层滤网上的滤孔重合面积发生规律性变化;内层滤网内部设有上集污槽，用于上方反冲洗装置冲洗下来的滤渣;第一密封板上设有进水口和与集污槽相连的上排污口;集水槽设置于双层滤网下方，用于收集过滤后的废水。
2.如权利要求1所述的畜禽养殖废水过滤装置，其特征在于，所述装置中还设有监测系统，用于实时监测内层滤网内部水位高度。
3.如权利要求1所述的畜禽养殖废水过滤装置，其特征在于，所述的外层滤网和内层滤网上的滤孔孔径相同，且两层滤网上滤孔可以完全重合。
4.如权利要求1所述的畜禽养殖废水过滤装置，其特征在于，所述的外层滤网、内层滤网与第二密封板之间均设有固定装置。
5.如权利要求1所述的畜禽养殖废水过滤装置，其特征在于，所述的内层滤网内部还设有下集污槽,下集污槽设置于上集污槽下方，并与下排污口相连，用于收集到达冲洗区之前掉落的滤渣。
6.如权利要求1所述的畜禽养殖废水过滤装置，其特征在于，所述的双层滤网下部设有支撑其重量的托辊。
7.一种使用权利要求1所述装置的畜禽养殖废水过滤方法，其特征在于步骤如下：待处理畜禽养殖废水通过进水口进入内层滤网中，通过双层滤网滤渣被截留在滤网上，处理后的污水进入双层滤网下方集水槽，经出水口排出;当滤渣积累到一定高度，由驱动装置带动双层滤网转动，并由设置于双层滤网正上方的反冲洗装置，将附着在滤网上的滤渣冲洗到上集污槽中排出，尚未随滤网转动到冲洗区就掉落的滤渣通过下集污槽被排出。
8.如权利要求7所述的畜禽养殖废水过滤方法，其特征在于根据待处理畜禽养殖废水性质，事先调整外层滤网、内层滤网的相对位置，将两层滤网上的滤孔重合面积调整至目标值。
说明书
畜禽养殖废水过滤装置及其方法
技术领域
本发明涉及水处理领域，特别涉及一种畜禽养殖废水过滤装置及其方法。
背景技术
畜禽养殖业是我国农业经济的重要组成部分，其大力发展所带来的环境污染问题日益严重,不仅影响经济发展，而且危及生态安全。畜禽养殖场产生的粪便和废水造成地表水、地下水、土壤和环境空气的严重污染，直接影响了人们的身体健康和正常生产生活。大量畜禽养殖废水排放，已经成为导致我国水体污染和富营养化的重要因素之一，严重制约畜禽养殖业的健康可持续发展。
在畜禽废水处理过程中，由于废水中多含有畜禽毛发或者未被消化的大颗粒木质纤维素，不仅难以被后续生物处理过程降解，还容易造成后续处理单元的堵塞。
常规的过滤装置滤孔孔径固定，而畜禽养殖废水中固体物粒径随时间的变化波动较大，常规的过滤装置难以适应。且滤渣粘性不够强，常规的滤筒装置不能考虑到滤渣不能到达最高点的问题，导致滤筒底部一直有淤积的滤渣，效率低耗能高。
发明内容
本发明的目的在于解决现有技术中存在的问题，并提供一种畜禽养殖废水过滤装置及其方法。
为实现上述目的，本发明采用的具体技术方案如下：
一种畜禽养殖废水过滤装置，包括：集水槽、外层滤网、内层滤网、上集污槽、反冲洗装置和驱动装置;外层滤网和内层滤网均呈筒状且紧密贴合嵌套形成双层滤网;双层滤网一端设有不随双层滤网转动的第一密封板，另一端设有随双层滤网转动的第二密封板，并在驱动装置作用下根据使用需求带动双层滤网进行轴向旋转;反冲洗装置用于对双层滤网顶部上粘附的滤渣进行冲洗;外层滤网和内层滤网上均环绕有多圈滤孔，且当外层滤网相对于内层滤网转动时，两层滤网上的滤孔重合面积发生规律性变化;内层滤网内部设有上集污槽，用于上方反冲洗装置冲洗下来的滤渣;第一密封板上设有进水口和与集污槽相连的上排污口;集水槽设置于双层滤网下方，用于收集过滤后的废水。
作为优选，所述装置中还设有监测系统，用于实时监测内层滤网内部水位高度。
作为优选，所述的外层滤网和内层滤网上的滤孔孔径相同，且两层滤网上滤孔可以完全重合。该设计能最大程度的增加过滤面中滤孔孔径的可调节范围，基本能实现从完全闭合到滤孔全孔径打开的调节幅度。
作为优选，所述的外层滤网、内层滤网与第二密封板之间均设有固定装置。当调节完两层滤网上的滤孔重合面积后，可利用固定装置对两层滤网进行固定，下一次需要调节时在打开固定装置进行调节。
作为优选，所述的内层滤网内部还设有下集污槽,下集污槽设置于上集污槽下方，并与下排污口相连，用于收集到达冲洗区之前掉落的滤渣。
作为优选，所述的双层滤网下部设有支撑其重量的托辊。
本发明的另一目的在于提供一种使用所述装置的畜禽养殖废水过滤方法，步骤如下：待处理畜禽养殖废水通过进水口进入内层滤网中，通过双层滤网滤渣被截留在滤网上，处理后的污水进入双层滤网下方集水槽，经出水口排出;当滤渣积累到一定高度，由驱动装置带动双层滤网转动，并由设置于双层滤网正上方的反冲洗装置，将附着在滤网上的滤渣冲洗到上集污槽中排出，尚未随滤网转动到冲洗区就掉落的滤渣通过下集污槽被排出。
作为优选，根据待处理畜禽养殖废水性质，事先调整外层滤网、内层滤网的相对位置，将两层滤网上的滤孔重合面积调整至目标值。
本发明相对于现有技术具备的有益效果为：
1)利用呈筒状且紧密贴合嵌套的双层滤网对畜禽养殖废水进行过滤处理，可根据处理过程中的需要对两层滤网上的滤孔重合面积进行调整，从而调节可过滤的颗粒粒径，适应畜禽养殖废水中固体物粒径的波动。
2)通过在监测系统实时监测内层滤网内部水位高度，从而在水位升高至一定程度时能立即向控制系统进行反馈，使双层滤网旋转，并用反冲洗装置进行冲洗，减少过滤面的淤积，增大过滤速度。
3)畜禽废水中的滤渣粘性不够强，常规的滤筒装置不能考虑到滤渣不能到达最高点的问题，导致滤筒底部一直有淤积的滤渣，效率低耗能高。本发明通过通过在内层滤网内部设置下集污槽，从而收集双层滤网旋转过程中达冲洗区之前掉落的滤渣。从而大大减小滤渣在滤筒底部的淤积现象，从而提高过滤效率。
