摘要
本实用新型涉及一种含聚污水稀释聚合物溶液评价装置。主要解决了现有曝氧方式没有合适的曝氧量造成注入液粘度下降的问题，其特征在于：所述含聚深度处理水管线(1)及含聚普通处理水管线(2)与对应的两个曝氧释放罐间分别连接射流器及静态混合器A，每个静态混合器A进水管线连接一台空气压缩机;所述两个曝氧释放罐A(7)、曝氧释放罐B(8)罐底管线分别连接静态混合器B(9);所述两个曝氧释放罐A、曝氧释放罐B罐底管线间有连接线B(10),所述连接线B连接聚合物配制罐(11);所述含聚深度处理水管线及含聚普通处理水管线间有连接线A(12)。该评价装置能够有效对比空压机和射流器曝氧效果，优选出最佳的曝气方式及曝氧量。
摘要附图
权利要求书

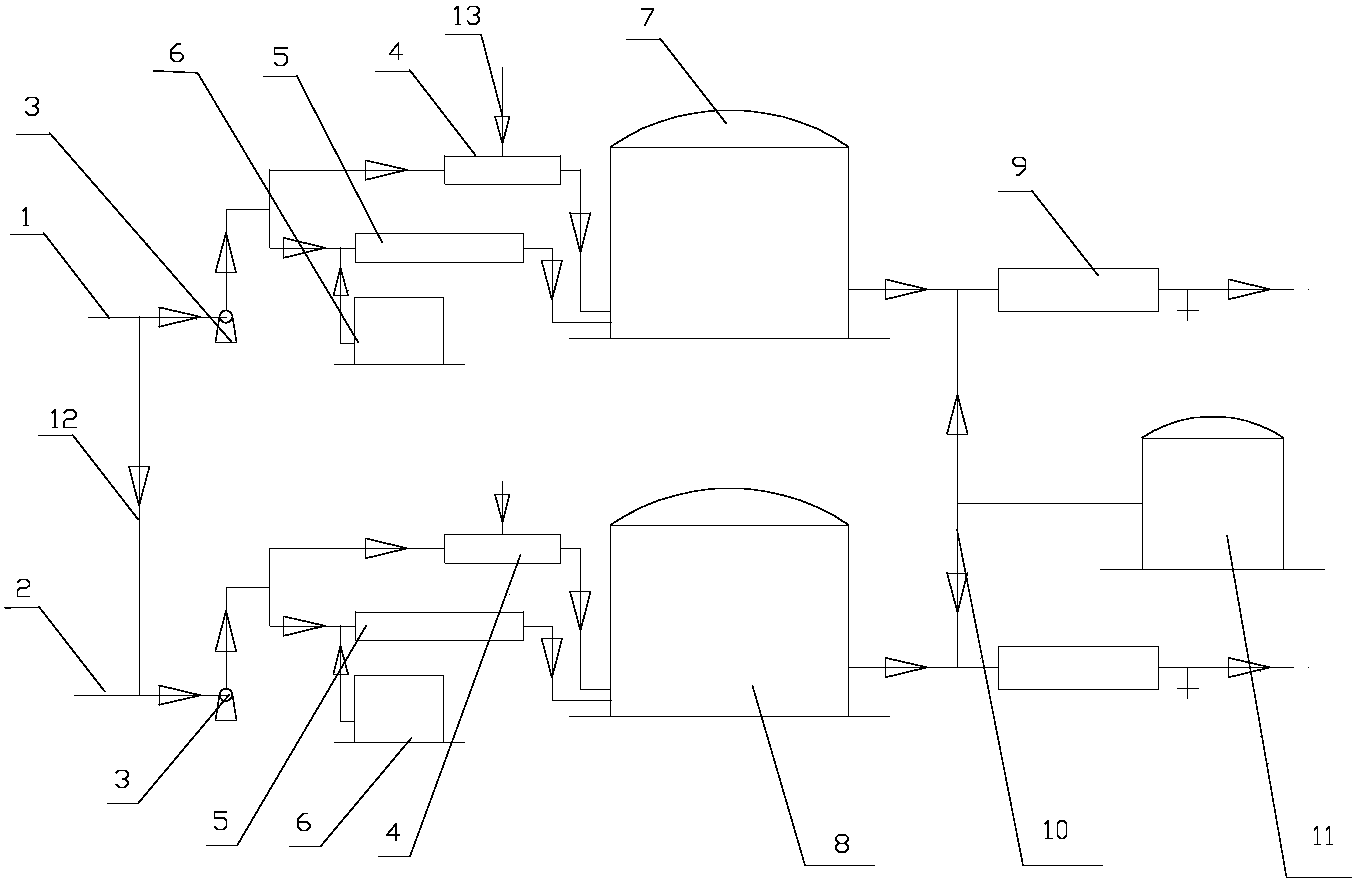

1.一种含聚污水稀释聚合物溶液评价装置，包括两个曝氧释放罐，分别为曝氧释放罐A(7)、曝氧释放罐B(8);两条进水管线，分别为含聚深度处理水管线(1)及含聚普通处理水管线(2)，其特征在于：所述含聚深度处理水管线(1)及含聚普通处理水管线(2)与对应的两个曝氧释放罐A(7)、曝氧释放罐B(8)间分别连接射流器(4)及静态混合器A(5)，每个静态混合器A(5)进水管线连接一台空气压缩机(6)，每个射流器(4)连接空气进入管线(13);所述含聚深度处理水管线(1)及含聚普通处理水管线(2)上接有增压泵(3);所述两个曝氧释放罐A(7)、曝氧释放罐B(8)罐底管线分别连接静态混合器B(9);所述两个曝氧释放罐A(7)、曝氧释放罐B(8)罐底管线间有连接线B(10),所述连接线B(10)连接聚合物配制罐(11);所述含聚深度处理水管线(1)及含聚普通处理水管线(2)间有连接线A(12)。
2.根据权利要求1所述的一种含聚污水稀释聚合物溶液评价装置，其特征在于：所述静态混合器B(9)出水管线上接有取样阀。
说明书
一种含聚污水稀释聚合物溶液评价装置
技术领域
本实用新型涉及一种油田地面工程采出水处理技术领域的一种聚合物溶液评价装置，特别涉及一种含聚污水稀释聚合物溶液评价装置。
背景技术
油田每年用于聚驱配注的聚合物干粉用量非常大，大庆油田每年用于聚驱配注的聚合物干粉用量已达到6×104t。为了节约清水用量降低聚合物驱油成本，目前普遍采用清水配制聚合物溶液，深度含聚污水曝氧后稀释聚合物溶液处理技术。目前油田使用的曝氧站存在两种曝氧方式，一种是空压机曝氧方式，一种是射流器曝氧方式，现场没有明确哪种曝氧方式更好。并且现场没有一个明确的合理曝氧量，当曝氧量较小时，污水中还原性物质不能被全部消除，导致粘度降低。现场正采取增大曝气量，以保证井口注入粘度，但增大曝气量的同时，反应后剩余的大量溶解氧会导致聚合物分子链的断裂，也会造成粘度的下降，并且会使管线腐蚀问题变得严重。
发明内容
本实用新型所要解决的技术问题是针对背景技术中存在的现有曝氧方式没有合适的曝氧量造成注入液粘度下降的问题，提供一种含聚污水稀释聚合物溶液评价装置，该评价装置能够有效对比空压机和射流器曝氧效果，优选出最佳的曝气方式及曝氧量。
本实用新型解决其问题可通过如下技术方案来达到：一种含聚污水稀释聚合物溶液评价装置，包括两个曝氧释放罐，分别为曝氧释放罐A、曝氧释放罐B;两条进水管线，分别为含聚深度处理水管线及含聚普通处理水管线，所述含聚深度处理水管线及含聚普通处理水管线与对应的两个曝氧释放罐A、曝氧释放罐B间分别连接射流器及静态混合器A，每个静态混合器A进水管线连接一台空气压缩机，每个射流器连接空气进入管线;所述含聚深度处理水管线及含聚普通处理水管线上接有增压泵;所述两个曝氧释放罐A、曝氧释放罐B罐底管线分别连接静态混合器B;所述两个曝氧释放罐A、曝氧释放罐B罐底管线间有连接线B,所述连接线B连接聚合物配制罐;所述含聚深度处理水管线及含聚普通处理水管线间有连接线A。
本实用新型与上述背景技术相比较可具有如下有益效果：该含聚污水稀释聚合物溶液评价装置由于采用上述结构，能够准确模拟油田曝氧站曝氧水稀释聚合物母液后注入的全过程，能够有效的对比空压机和射流器曝氧效果，优选出最佳的曝气方式，进而提出合理的气水比及溶解氧含量，同时能够确定普通含聚污水代替深度水稀释聚合物的可行性，对今后油田曝氧站设计标准化提出有效的技术支持。
