申请日2016.02.26
公开(公告)日2016.07.27
IPC分类号C02F9/02; C02F9/04
摘要
本实用新型公开了一种用于化学废水的回收及多级处理玻璃装置，包括：若干回收装置、静置装置、第一固体处理装置、第二固定处理装置、第一液体处理装置、第二液体处理装置和收集装置，所述若干回收装置分别连通连接所述静置装置，所述第一固体处理装置连通连接所述静置装置的底部，所述第一液体处理装置连通连接所述静置装置的上部的侧面。通过上述方式，本实用新型用于化学废水的回收及多级处理玻璃装置通过固液分别多级处理净化，针对性强、净化彻底、处理方便、效率高、安全实用，在用于化学废水的回收及多级处理玻璃装置的普及上有着广泛的市场前景。

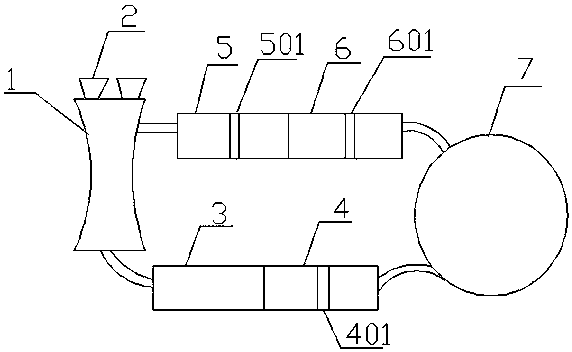

摘要附图
权利要求书
1.一种用于化学废水的回收及多级处理玻璃装置，其特征在于，包括：若干回收装置、静置装置、第一固体处理装置、第二固体处理装置、第一液体处理装置、第二液体处理装置和收集装置，所述若干回收装置分别连通连接所述静置装置，所述第一固体处理装置通过第一二通阀连通连接所述静置装置的底部，所述第二固体处理装置连通连接所述第一固体处理装置的输出端，所述第一液体处理装置通过第二二通阀连通连接所述静置装置的上部的侧面，所述第二液体处理装置连通连接所述第一液体处理装置的输出端，所述第二固体处理装置与所述第二液体处理装置的输出端分别连通连接所述收集装置。
2.根据权利要求1所述的用于化学废水的回收及多级处理玻璃装置，其特征在于，所述若干回收装置的开口口径向远离所述静置装置的方向依次增大。
3.根据权利要求1所述的用于化学废水的回收及多级处理玻璃装置，其特征在于，所述静置装置的横截面形状为圆形。
4.根据权利要求3所述的用于化学废水的回收及多级处理玻璃装置，其特征在于，所述静置装置的横截面直径由所述静置装置的中间向两端的方向依次增大。
5.根据权利要求1所述的用于化学废水的回收及多级处理玻璃装置，其特征在于，所述第一固体处理装置的顶部设置有喷淋装置或者滴液装置。
6.根据权利要求5所述的用于化学废水的回收及多级处理玻璃装置，其特征在于，所述喷淋装置或者所述滴液装置内放置稀盐酸、稀硝酸、稀硫酸、氢氧化钠、氢氧化钾、碳酸钠或者碳酸氢钠。
7.根据权利要求1所述的用于化学废水的回收及多级处理玻璃装置，其特征在于，所述第二固体处理装置内设置有过滤装置，所述过滤装置的孔径小于0.1mm。
8.根据权利要求1所述的用于化学废水的回收及多级处理玻璃装置，其特征在于，所述第一液体处理装置内设置有石炭网，所述石炭网的厚度大于2mm。
9.根据权利要求1所述的用于化学废水的回收及多级处理玻璃装置，其特征在于，所述第二液体处理装置内设置有离子交换膜。
10.根据权利要求1所述的用于化学废水的回收及多级处理玻璃装置，其特征在于，所述收集装置为球形。
说明书
一种用于化学废水的回收及多级处理玻璃装置
技术领域
本实用新型涉及玻璃装置领域，特别是涉及一种用于化学废水的回收及多级处理玻璃装置。
背景技术
在化学实验中会产生大量的混合型废水，其特点为物质种类复杂且物质形态多样，并且大多具有难溶解或者具有腐蚀性，如果直接将其排出会对管道设施以及自然环境造成较大的危害。
实用新型内容
本实用新型主要解决的技术问题是提供一种用于化学废水的回收及多级处理玻璃装置，通过固液分别多级处理净化，针对性强、净化彻底、处理方便、效率高、安全实用，在用于化学废水的回收及多级处理玻璃装置的普及上有着广泛的市场前景。
为解决上述技术问题，本实用新型提供一种用于化学废水的回收及多级处理玻璃装置，包括：若干回收装置、静置装置、第一固体处理装置、第二固体处理装置、第一液体处理装置、第二液体处理装置和收集装置，所述若干回收装置分别连通连接所述静置装置，所述第一固体处理装置通过第一二通阀连通连接所述静置装置的底部，所述第二固体处理装置连通连接所述第一固体处理装置的输出端，所述第一液体处理装置通过第二二通阀连通连接所述静置装置的上部的侧面，所述第二液体处理装置连通连接所述第一液体处理装置的输出端，所述第二固体处理装置与所述第二液体处理装置的输出端分别连通连接所述收集装置。
在本实用新型一个较佳实施例中，所述若干回收装置的开口口径向远离所述静置装置的方向依次增大。
在本实用新型一个较佳实施例中，所述静置装置的横截面形状为圆形。
在本实用新型一个较佳实施例中，所述静置装置的横截面直径由所述静置装置的中间向两端的方向依次增大。
在本实用新型一个较佳实施例中，所述第一固体处理装置的顶部设置有喷淋装置或者滴液装置。
在本实用新型一个较佳实施例中，所述喷淋装置或者所述滴液装置内放置稀盐酸、稀硝酸、稀硫酸、氢氧化钠、氢氧化钾、碳酸钠或者碳酸氢钠。
在本实用新型一个较佳实施例中，所述第二固体处理装置内设置有过滤装置，所述过滤装置的孔径小于0.1mm。
在本实用新型一个较佳实施例中，所述第一液体处理装置内设置有石炭网，所述石炭网的厚度大于2mm。
在本实用新型一个较佳实施例中，所述第二液体处理装置内设置有离子交换膜。
在本实用新型一个较佳实施例中，所述收集装置为球形。
本实用新型的有益效果是：本实用新型用于化学废水的回收及多级处理玻璃装置通过固液分别多级处理净化，针对性强、净化彻底、处理方便、效率高、安全实用，在用于化学废水的回收及多级处理玻璃装置的普及上有着广泛的市场前景。
