申请日2016.02.26
公开(公告)日2016.07.13
IPC分类号C02F9/14
摘要
一种用于污水处理装置的机械设备，涉及机械装置技术领域，它包括进水管、连接管路和排水管，进水管管路连接至机械格栅的进水口，机械格栅的出水口通过连接管路与提升泵连接，提升泵通过连接管路与调节除油罐连接，调节除油罐通过连接管路连接至隔油池，隔油池的出水口通过连接管路依次经涡凹气浮机、厌氧水解池、CASS池、曝气生物滤池与污水检测池连接，污水检测池上设有排水口，排水口与排水管管路连通。本用于污水处理装置的机械设备设计合理，绿色环保，通过除油生化，采用机械格栅、隔油池以及涡凹气浮机等除油降解装置，达到了使生产中产生的污水达到了排放指标的目的，并将达标后的污水重新循环利用，进而节约了水资源，降低了生产成本。

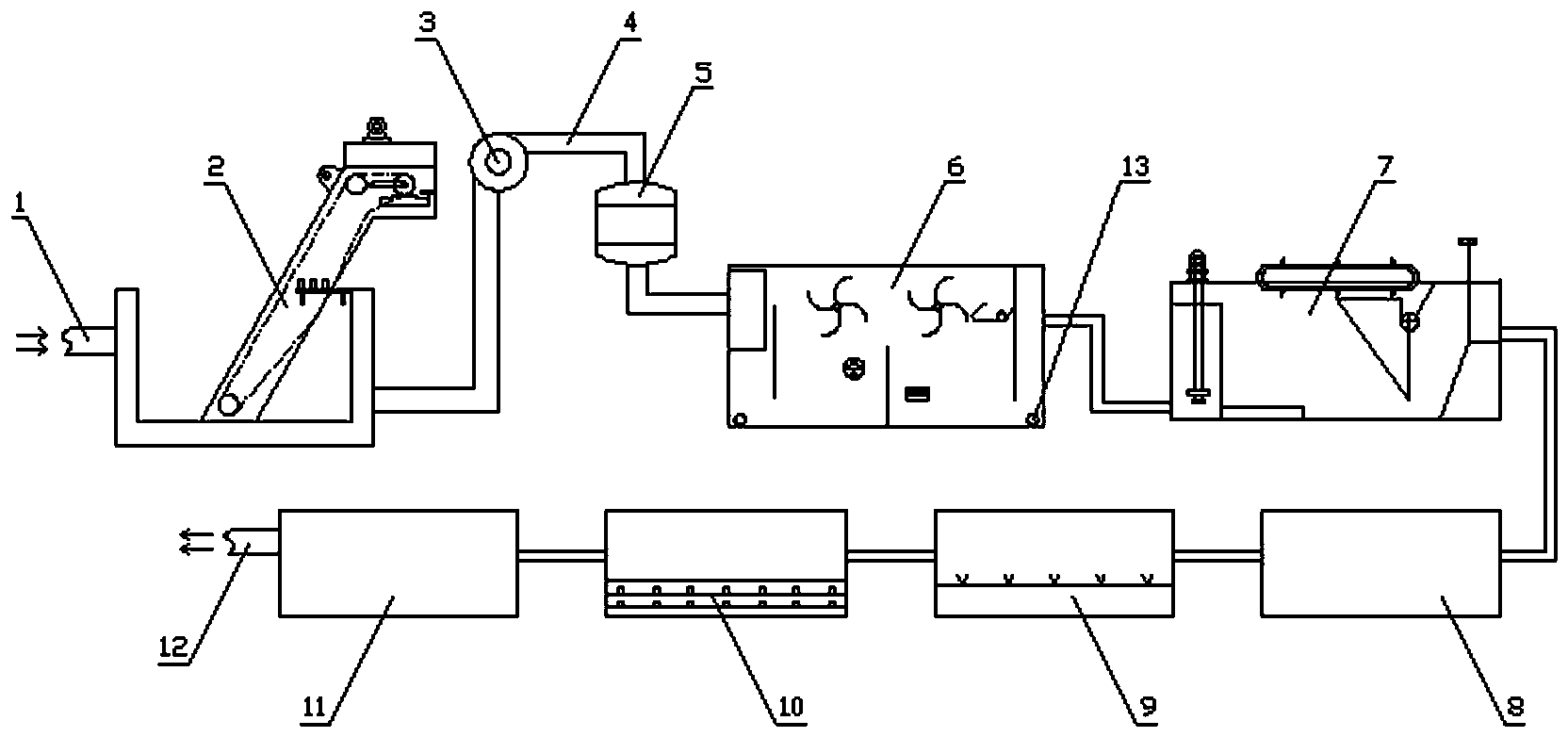

摘要附图
权利要求书
1.一种用于污水处理装置的机械设备，包括进水管(1)、连接管路(4)和排水管(12)，其特征在于：进水管(1)管路连接至机械格栅(2)的进水口，机械格栅(2)的出水口通过连接管路(4)与提升泵(3)一端连接，提升泵(3)另一端通过连接管路(4)与调节除油罐(5)顶端连接，调节除油罐(5)底端通过连接管路(4)连接至隔油池(6)，隔油池(6)的出水口通过连接管路(4)依次经涡凹气浮机(7)、厌氧水解池(8)、CASS池(9)、曝气生物滤池(10)与污水检测池(11)连接，污水检测池(11)上设有排水口，排水口与排水管(12)管路连通，排水管(12)管路连接至工业水管网。
2.根据权利要求1所述的用于污水处理装置的机械设备，其特征在于：进水管(1)管路的设置个数不少于一个。
3.根据权利要求1所述的用于污水处理装置的机械设备，其特征在于：排水管(12)管路的设置个数不少于一个。
4.根据权利要求1所述的用于污水处理装置的机械设备，其特征在于：调节除油罐(5)内设置有旋流除油器。
5.根据权利要求1所述的用于污水处理装置的机械设备，其特征在于：隔油池(6)底端设有排污口(13)。
6.根据权利要求1所述的用于污水处理装置的机械设备，其特征在于：CASS池(9)采用钢筋混凝土结构。
说明书
用于污水处理装置的机械设备
技术领域：
本实用新型涉及机械装置技术领域，具体涉及用于污水处理装置的机械设备。
背景技术：
炼油化工行业是环境污染较为严重的行业，从原料到产品，从生产到使用，都存在造成环境污染的因素，尤其是生产运行过程中产生的不可直接利用的污染水，污染水的排放，不仅对环境造成了污染，而且还浪费水资源，另一方面，在炼油化工生产的过程中还需要补充大量的清水，增加了生产成本，浪费了清水资源，然而，目前生产中所使用的污水处理装置都非常复杂，成本昂贵，且不能够达到污水排放要求。
实用新型内容：
本实用新型的目的是为了克服上述现有技术存在的不足之处，而提供一种用于污水处理装置的机械设备，它设计合理，绿色节能，针对现有的炼油化工厂污水处理装置做了相应改进，有效地弥补了现有用于污水处理装置的机械设备的缺点，有效地去污水中的污染物质，使排放水达标后排放，并且将达标后的排放水合理利用，节约了清水资源。
为了解决背景技术所存在的问题，本实用新型是采用如下技术方案：包括进水管、连接管路和排水管，进水管管路连接至机械格栅的进水口，机械格栅的出水口通过连接管路与提升泵一端连接，提升泵另一端通过连接管路与调节除油罐顶端连接，调节除油罐底端通过连接管路连接至隔油池，隔油池的出水口通过连接管路依次经涡凹气浮机、厌氧水解池、CASS池、曝气生物滤池与污水检测池连接，污水检测池上设有排水口，排水口与排水管管路连通，排水管管路连接至工业水管网。
所述的进水管管路的设置个数不少于一个。
所述的排水管管路的设置个数不少于一个。
所述的调节除油罐内设置有旋流除油器。
所述的隔油池底端设有排污口。
所述的CASS池采用钢筋混凝土结构。
本实用新型的有益效果是设计合理，绿色环保，通过除油生化，采用机械格栅、隔油池以及涡凹气浮机等除油降解装置，达到了使生产中产生的污水达到了排放指标的目的，并将达标后的污水重新循环利用，进而节约了水资源，降低了生产成本，适合大规模推广和使用。
