申请日2016.03.16
公开(公告)日2016.08.31
IPC分类号C02F9/10; F24D19/10
摘要
本实用新型提供了一种污水处理与电力结合的供暖系统，包括：初提池、沉淀池、拦网、污水入口、二次沉淀池、沉淀物回收池、沸腾物质添加池、电路控制器、供电设备、高发热蒸汽池、循环冷却水泵、蒸汽交换器、药物添加池、成凝池、应急供水系统、供电管路、水流管路、发热体;本实用新型提供了一种污水处理与电力结合的供暖系统，设计合理，结构简单、具有运作高效、操作简单、实用性强等优点;解决了日常生活中污水排放以及供暖的问题。本装置市场潜力大，可以在市场上进行推广。
权利要求书

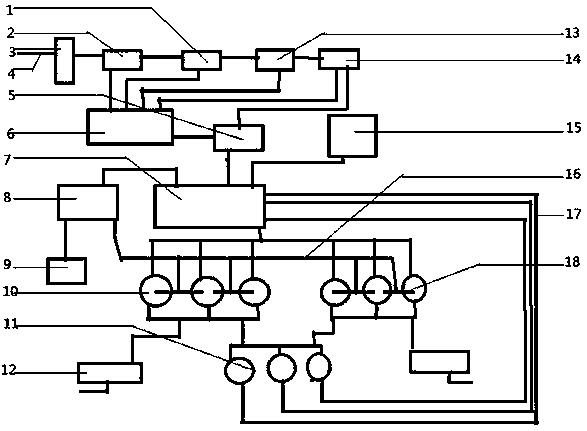

1.一种污水处理与电力结合的供暖系统，包括：初提池、沉淀池、拦网、污水入口、二次沉淀池、沉淀物回收池、沸腾物质添加池、电路控制器、供电设备、高发热蒸汽池、循环冷却水泵、蒸汽交换器、药物添加池、成凝池、应急供水系统、供电管路、水流管路、发热体;其特征在于：在污水处理系统的上方左侧安装有沉淀物回收池;在污水处理系统的下方安装有沸腾物质添加池;在供暖系统的上方左侧安装有电路控制器;在供暖系统的中间部分安装有六个高发热蒸汽池;在供暖系统的中间下方部分安装有三个循环冷却水泵;在供暖系统的下方左右两侧各安装有一个蒸汽交换器;在污水处理系统的右侧安装有应急供水系统;一种污水处理与电力结合的供暖系统在污水入口处安装拦网，拦网后方为沉淀池，沉淀池与初提池相连，初提池与后方的药物添加池相连，药物添加池与其后方的成凝池相连，其中，沉淀池、初提池、药物添加池、成凝池均与沉淀物回收池相连，沉淀物回收池与成凝池均与二次沉淀池相连，城市污水在污水入口处经过拦网的初步过滤后进入到沉淀池中，经过沉淀后，从沉淀池进入到初提池中，之后污水进一步进入到药物添加池中，经过药物添加进入到成凝池中，之后污水进入到二次沉淀池中，完成最后的沉淀，其中，各个池产生的沉淀物、垃圾物均进入到沉淀物回收池中，经过处理后进入二次沉淀池中;二次沉淀池与沸腾物质添加池相连，沸腾物质添加池与安装在供暖系统上方左侧的电路控制器相连，电路设备通过供电管路与电路控制器相连，沸腾物质添加池下方安装六个高发热蒸汽池，发热体安装在高发热蒸汽池中，发热体通过供电管路与电路控制器相连，二次沉淀池中处理后的污水进入到沸腾物质添加池中，沸腾物质添加池中的水经管道进入六个高发热蒸汽池中，其中，供电设备为电路控制器供电，电路控制器对沸腾物质添加池中的水流速度进行控制，电路控制器控制发热体对高发热蒸汽池中的水进行加热形成蒸汽;高发热蒸汽池与供暖系统下方两侧的蒸汽交换器相连，高发热蒸汽池同时通过三路水流管路与沸腾物质添加池相连，在水流管路上安装循环冷却水泵，高发热蒸汽池产生的蒸汽进入到蒸汽交换器中进行供暖，而没有被蒸发的水，在循环冷却水泵的作用下通过水流管路重新回到沸腾物质添加池中;应急供水系统与高发热蒸汽池相连，当上方的污水处理系统发生故障时，由应急供水系统持续将水注入到沸腾物质添加池中。
说明书
一种污水处理与电力结合的供暖系统
技术领域
本实用新型涉及一种污水处理与电力结合的供暖系统，属于日常生活应用领域。
背景技术
随着城市人口日益增多，生活污水和各类污水不断增加，而这些污水只是通过污水处理之后就排放到了河流或者其他水系中，虽然污水经过处理已经达到了可排放标准，但是难免还会有些不可处理污染物，而就这样排放的话会造成二次污染，而这些污水又没有很好的利用过，只能草率的把处理的污水排放，这样不仅没有物尽其用，而且会给人们的生活用水再次造成污染。现如今供暖系统大多采用燃烧煤等可燃物来获得热能，实现集中供暖。但是煤或者其他可燃物毕竟是不可再生资源，长期大量的使用煤或者气体可燃物作为供暖燃烧物，不仅资源会枯竭，而且也给当地周围的空气环境造成了严重的污染，不利于人们的生存。
为此，设计一种污水处理与电力结合的供暖系统，将在污水处理系统的上方从坐到右安装有拦网、沉淀池、初提池、药物添加池、成凝池、二次沉淀池。在污水处理系统上方左侧安装有沉淀物回收池，在污水处理系统的二次沉淀池的下方安装有沸腾物质添加池，在沸腾物质添加池的左侧安装有电路控制器，在污水处理系统上方的右侧安装有应急供水系统。在整个系统的下方安装有供暖系统，在供暖系统的上方左侧安装有供电设备，在供暖系统的中间部分安装有六个高发热蒸汽池，在供暖系统的下方左右两侧各安装有一个蒸汽交换器，在供暖系统的下方中间安装有三个循环冷却水泵。
发明内容
本实用新型的目的是提供一种污水处理与电力结合的供暖系统。
本实用新型解决其技术问题所采用的技术方案是：一种污水处理与电力结合的供暖系统;包括：初提池、沉淀池、拦网、污水入口、二次沉淀池、沉淀物回收池、沸腾物质添加池、电路控制器、供电设备、高发热蒸汽池、循环冷却水泵、蒸汽交换器、药物添加池、成凝池、应急供水系统、供电管路、水流管路、发热体;其特征在于：在污水处理系统的上方左侧安装有沉淀物回收池;在污水处理系统的下方安装有沸腾物质添加池;在供暖系统的上方左侧安装有电路控制器;在供暖系统的中间部分安装有六个高发热蒸汽池;在供暖系统的中间下方部分安装有三个循环冷却水泵;在供暖系统的下方左右两侧各安装有一个蒸汽交换器;在污水处理系统的右侧安装有应急供水系统;一种污水处理与电力结合的供暖系统在污水入口处安装拦网，拦网后方为沉淀池，沉淀池与初提池相连，初提池与后方的药物添加池相连，药物添加池与其后方的成凝池相连，其中，沉淀池、初提池、药物添加池、成凝池均与沉淀物回收池相连，沉淀物回收池与成凝池均与二次沉淀池相连，城市污水在污水入口处经过拦网的初步过滤后进入到沉淀池中，经过沉淀后，从沉淀池进入到初提池中，之后污水进一步进入到药物添加池中，经过药物添加进入到成凝池中，之后污水进入到二次沉淀池中，完成最后的沉淀，其中，各个池产生的沉淀物、垃圾物均进入到沉淀物回收池中，经过处理后进入二次沉淀池中。二次沉淀池与沸腾物质添加池相连，沸腾物质添加池与安装在供暖系统上方左侧的电路控制器相连，电路设备通过供电管路与电路控制器相连，沸腾物质添加池下方安装六个高发热蒸汽池，发热体安装在高发热蒸汽池中，发热体通过供电管路与电路控制器相连，二次沉淀池中处理后的污水进入到沸腾物质添加池中，沸腾物质添加池中的水经管道进入六个高发热蒸汽池中，其中，供电设备为电路控制器供电，电路控制器对沸腾物质添加池中的水流速度进行控制，电路控制器控制发热体对高发热蒸汽池中的水进行加热形成蒸汽;高发热蒸汽池与供暖系统下方两侧的蒸汽交换器相连，高发热蒸汽池同时通过三路水流管路与沸腾物质添加池相连，在水流管路上安装循环冷却水泵，高发热蒸汽池产生的蒸汽进入到蒸汽交换器中进行供暖，而没有被蒸发的水，在循环冷却水泵的作用下通过水流管路重新回到沸腾物质添加池中;应急供水系统与高发热蒸汽池相连，当上方的污水处理系统发生故障时，由应急供水系统持续将水注入到沸腾物质添加池中。
本实用新型的有益效果是：可以将污水处理每个池中沉淀物进行回收，不会造成二次污染，同时也避免了沉淀物在沉淀池里导致污水处理不干净;可以控制沸腾物质添加池的水流速度，同时也可以控制安装在供暖系统中间部分的六个高发热蒸汽池内的发热体的发热情况，使得整个供暖系统的工作更加稳定;可以在污水处理系统发生故障时及时的补充水，使得下方的供暖系统能够正常运行，也避免和维护了供暖系统的安全，延长了供暖系统的使用寿命。
