申请日2016.02.26
公开(公告)日2016.09.07
IPC分类号C02F9/08; C02F101/20
摘要
本实用新型公开了一种活性炭废水净化装置，它包括本体，所述本体包括进水口、导流板、支撑架和出水口。所述本体上方设置有进水口;所述本体内部顶端位置设置有多个导流板;所述导流板下方设置有第一过滤层;所述第一过滤层下方设置有活性炭层;所述活性炭层下方设置有催化反应室;且所述催化反应室下方设置有重金属过滤层;所述本体底部设置有多个交叉设置的横向过滤层和纵向过滤层;且所述本体底部设置有出水口。本实用新型具有结构设计合理、净化效果好和使用方便等优点。

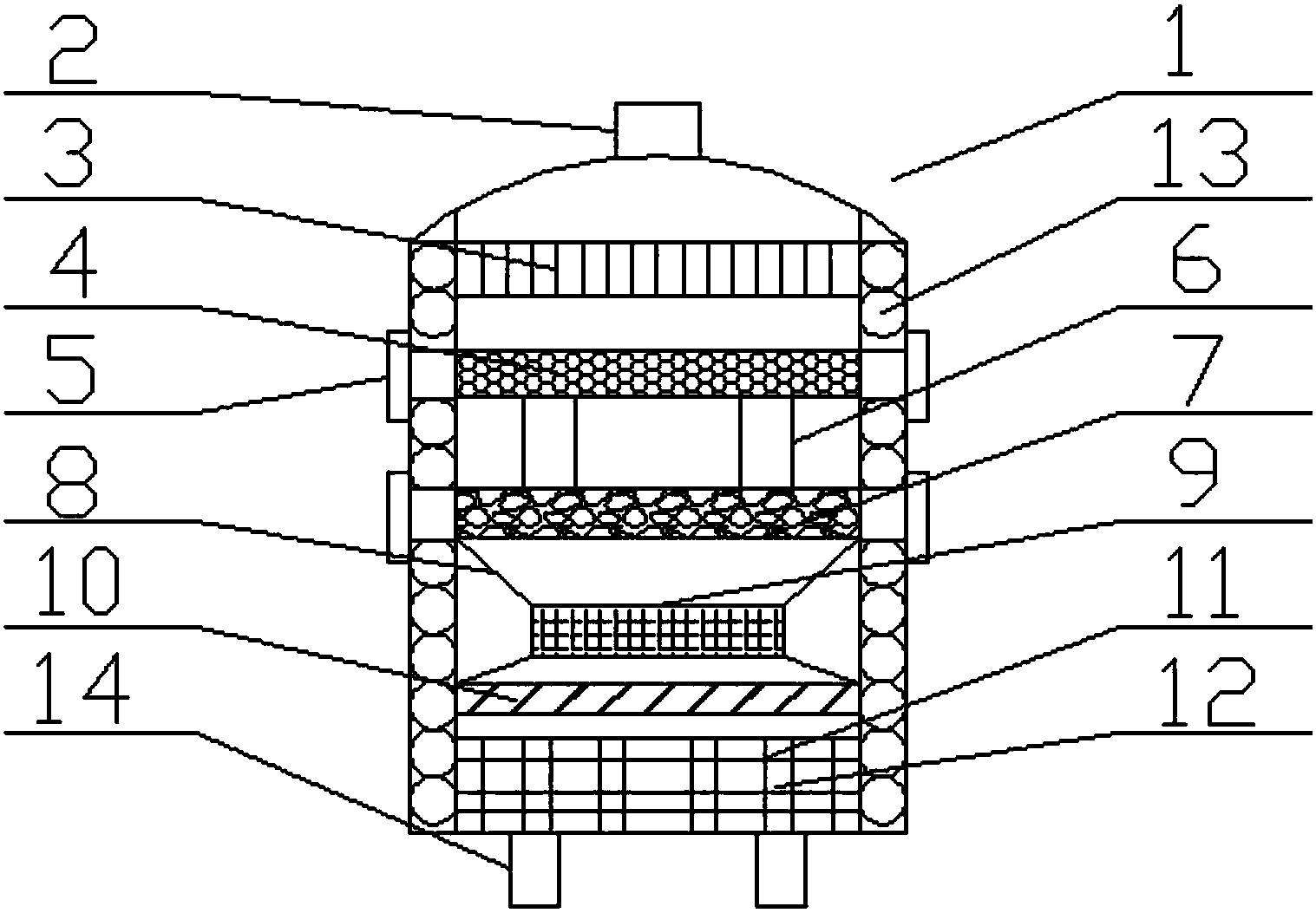

摘要附图
权利要求书
1.一种活性炭废水净化装置，它包括本体，所述本体包括进水口、导流板、支撑架和出水口，其特征在于：所述本体上方设置有进水口;所述本体内部顶端位置设置有多个导流板;所述导流板下方设置有第一过滤层;所述第一过滤层下方设置有活性炭层;所述活性炭层下方设置有催化反应室;且所述催化反应室下方设置有重金属过滤层;所述本体底部设置有多个交叉设置的横向过滤层和纵向过滤层;且所述本体底部设置有出水口。
2.根据权利要求1所述的一种活性炭废水净化装置，其特征在于：所述第一过滤层和活性炭层通过卡件固定于本体内部，且为可拆卸结构。
3.根据权利要求1所述的一种活性炭废水净化装置，其特征在于：所述催化反应室通过挡板固定于本体内部。
4.根据权利要求1所述的一种活性炭废水净化装置，其特征在于：所述本体内壁设置有多个紫外线灯管。
5.根据权利要求1所述的一种活性炭废水净化装置，其特征在于：所述第一过滤层为不锈钢丝编织而成，且为网状结构。
说明书
一种活性炭废水净化装置
技术领域
本实用新型涉及一种净化装置，尤其涉及一种活性炭废水净化装置。
背景技术
目前，随着科学技术的发展，工业和煤矿业等领域都在快速发展，而这些领域在加工过程中，往往会产生大量的工业废水，废水中包含大量的固体杂质以及有害的化学物质，这些工业废水如果未经处理直接排放到大自然中，往往会造成环境的污染，会给生态环境带来很大的灾害，但是现有的废水净化装置因其结构设计不合理，在处理废水的过程中并不能达到净化废水的目的，给人们带来很大的困扰。
实用新型内容
为了克服上述现有技术的缺陷，本实用新型的目的是提供一种活性炭废水净化装置。
本实用新型是采取以下技术方案来实现的：一种活性炭废水净化装置，它包括本体，所述本体包括进水口、导流板、支撑架和出水口，所述本体上方设置有进水口;所述本体内部顶端位置设置有多个导流板;所述导流板下方设置有第一过滤层;所述第一过滤层下方设置有活性炭层;所述活性炭层下方设置有催化反应室;且所述催化反应室下方设置有重金属过滤层;所述本体底部设置有多个交叉设置的横向过滤层和纵向过滤层;且所述本体底部设置有出水口。
上述的一种活性炭废水净化装置，所述第一过滤层和活性炭层通过卡件固定于本体内部，且为可拆卸结构。
上述的一种活性炭废水净化装置，所述催化反应室通过挡板固定于本体内部。
上述的一种活性炭废水净化装置，所述本体内壁设置有多个紫外线灯管。
上述的一种活性炭废水净化装置，所述第一过滤层为不锈钢丝编织而成，且为网状结构。
综上所述本实用新型具有以下有益效果：本实用新型具有结构设计合理、净化效果好和使用方便等优点，所述催化反应室可以有效的去除废水中的有害化学物质，防止废水的有害物质对环境造成破坏，使水的排放更加安全可靠。
