申请日2016.02.26
公开(公告)日2016.08.10
IPC分类号C02F11/12; C02F1/04; B01D1/16; B03C3/00; B01D5/00
摘要
本实用新型公开了一种污泥污水净化处理装置，它包括本体，所述本体包括进水口、变频电机、绞龙和导管。所述本体上方设置有除杂室;所述除杂室上方设置有多个进水口;所述除杂室一侧设置有变频电机;所述变频电机的输出部分连接有绞龙;且所述除杂室另一侧设置有出泥口;所述本体内部顶端位置设置有多个导流板;所述导流板下方设置有喷淋管;所述喷淋管下方设置有板式热交换器;所述板式热交换器下方设置有电除尘装置;所述电除尘装置下方设置有冷凝板;且所述本体下方设置有底座。本实用新型具有结构设计合理、净化效果好和使用方便等优点。

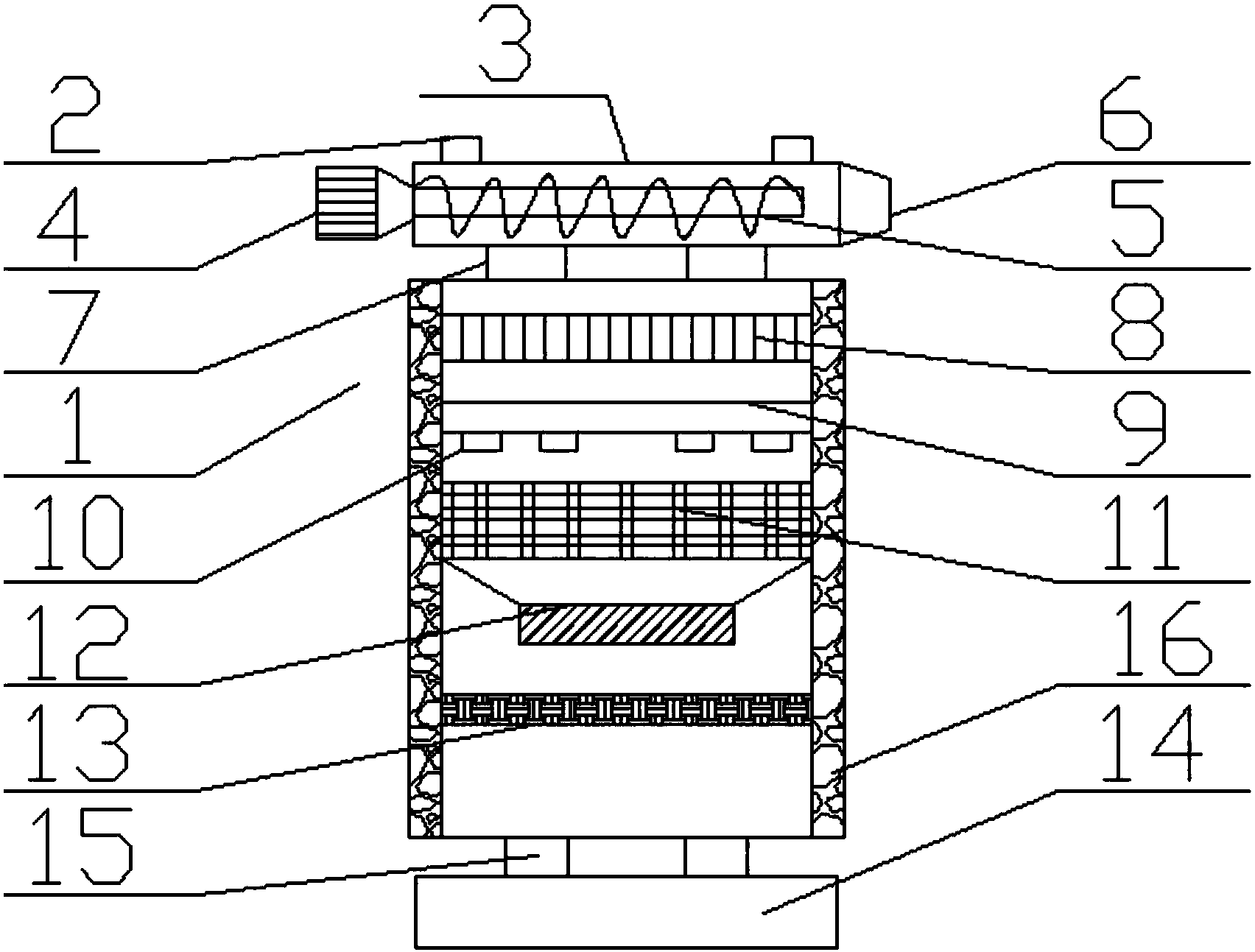

摘要附图
权利要求书
1.一种污泥污水净化处理装置，它包括本体，所述本体包括进水口、变频电机、绞龙和导管，其特征在于：所述本体上方设置有除杂室;所述除杂室上方设置有多个进水口;所述除杂室一侧设置有变频电机;所述变频电机的输出部分连接有绞龙;且所述除杂室另一侧设置有出泥口;所述本体内部顶端位置设置有多个导流板;所述导流板下方设置有喷淋管;所述喷淋管下方设置有板式热交换器;所述板式热交换器下方设置有电除尘装置;所述电除尘装置下方设置有冷凝板;且所述本体下方设置有底座。
2.根据权利要求1所述的一种污泥污水净化处理装置，其特征在于：所述除杂室和本体之间通过导管连接。
3.根据权利要求1所述的一种污泥污水净化处理装置，其特征在于：所述喷淋管表面设置有多个喷淋头。
4.根据权利要求1所述的一种污泥污水净化处理装置，其特征在于：所述本体内壁覆盖一层防腐蚀层。
5.根据权利要求1所述的一种污泥污水净化处理装置，其特征在于：所述底座和本体之间设置有多个支撑架。
说明书
一种污泥污水净化处理装置
技术领域
本实用新型涉及一种净化装置，尤其涉及一种污泥污水净化处理装置。
背景技术
目前，随着科学技术的发展，工业和煤矿业等生产型领域都在快速进步，随之而来的是工业中产生的污水越来越多，这些污水在进行环保处理时会积聚大量的污泥，这些污泥如果未经处理直接排放到自然环境中，会给生态环境带来比较严重的污染，但是现有的污水处理装置因其结构设计不合理，并不能有效的解决这些问题。
实用新型内容
为了克服上述现有技术的缺陷，本实用新型的目的是提供一种污泥污水净化处理装置。
本实用新型是采取以下技术方案来实现的：一种污泥污水净化处理装置，它包括本体，所述本体包括进水口、变频电机、绞龙和导管，所述本体上方设置有除杂室;所述除杂室上方设置有多个进水口;所述除杂室一侧设置有变频电机;所述变频电机的输出部分连接有绞龙;且所述除杂室另一侧设置有出泥口;所述本体内部顶端位置设置有多个导流板;所述导流板下方设置有喷淋管;所述喷淋管下方设置有板式热交换器;所述板式热交换器下方设置有电除尘装置;所述电除尘装置下方设置有冷凝板;且所述本体下方设置有底座。
上述的一种污泥污水净化处理装置，所述除杂室和本体之间通过导管连接。
上述的一种污泥污水净化处理装置，所述喷淋管表面设置有多个喷淋头。
上述的一种污泥污水净化处理装置，所述本体内壁覆盖一层防腐蚀层。
上述的一种污泥污水净化处理装置，所述底座和本体之间设置有多个支撑架。
综上所述本实用新型具有以下有益效果：本实用新型具有结构设计合理、净化效果好和使用方便等优点，所述板式热交换器可以将进入本体内部的液体进行气化处理，使液体变为气体，通过电除尘装置进行除尘处理，及时去除液体中包含的杂质然后通过冷凝板将气体液化，从而有效的对液体进行了净化处理。
