申请日2016.03.16
公开(公告)日2016.08.31
IPC分类号C02F9/14
摘要
一种基于太阳能的智能污水处理及监测系统，包括污水监测池、污水处理池、太阳能电池板、蓄电池、设置于污水监测池内的监测装置和设置于污水处理池内的污水处理装置;所述污水处理池和污水监测池之间通过管道相互连接，所述太阳能电池板与蓄电池相连接，用于将采集到的电能存储到蓄电池中，所述监测装置和污水处理装置分别与蓄电池相连接，所述蓄电池用于提供电源;所述监测装置与污水处理装置相连接，本实用新型的有益效果：结构简单，操作方便，实现了在基于太阳能的节能型且可行的污水净化与污染物降解的时空分离，缩短了污水处理的时间，降低污水处理的成本与能耗，达到污染物与水体的高效分离和污染物的高效降解。
权利要求书

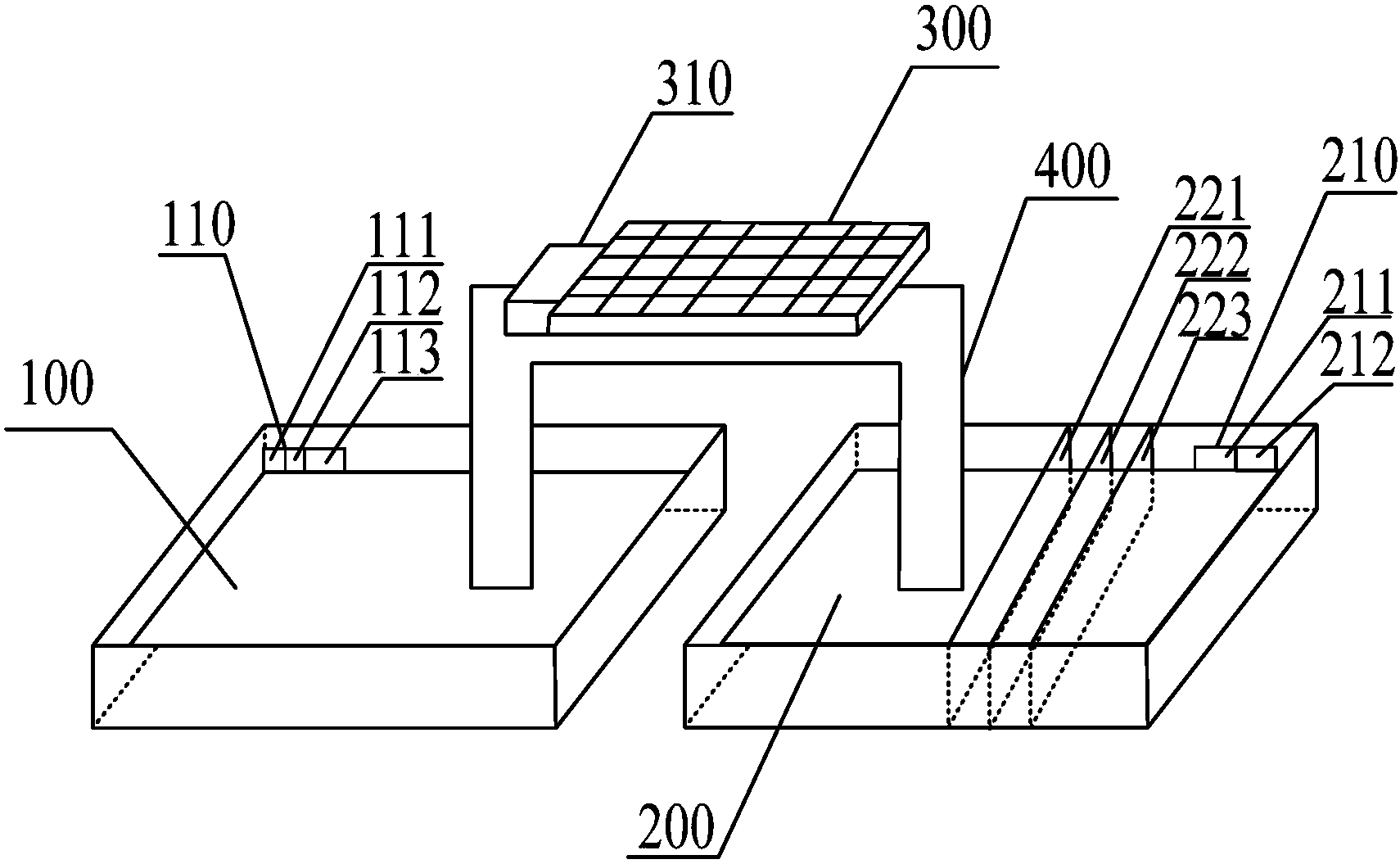

1.一种基于太阳能的智能污水处理及监测系统，其特征在于，该系统包括用于检测污水的污水监测池(100)、用于净化处理污水的污水处理池(200)、用于存储电能的蓄电池(310)、用于采集太阳能并将太阳能转化为电能存储到蓄电池(310)中的太阳能电池板(300)、设置于污水监测池(100)内且用于监测污水浊度的监测装置(110)和设置于污水处理池(200)内且用于污水净化处理的污水处理装置(210);所述污水处理池(200)和污水监测池(100)之间通过管道(400)相互连接，所述太阳能电池板(300)与蓄电池(310)相连接，用于将采集到的电能存储到蓄电池(310)中，所述监测装置(110)和污水处理装置(210)分别与蓄电池(310)相连接，所述蓄电池(310)用于提供电源;所述监测装置(110)与污水处理装置(210)相连接，用于将检测到的污水的洁净数据发送给污水处理装置(210)，便于污水处理装置(210)及时处理污水。
2.根据权利要求1所述的基于太阳能的智能污水处理及监测系统，其特征在于，所述监测装置(110)包括用于检测污水PH值数据的PH值检测器(111)、用于检测污水中颗粒悬浮物数据的CCD图像检测器(112)、用于分析处理污水PH值数据和颗粒悬浮物数据得到污水污染数据的第一中央处理器(113);所述PH值检测器(111)、CCD图像检测器(112)和第一中央处理器(113)相连接。
3.根据权利要求2所述的基于太阳能的智能污水处理及监测系统，其特征在于，所述PH值检测器(111)采用PH值传感器，用于检测污水的PH值数据;所述CCD图像检测器(112)采用CCD图像采集器，用于采集污水中颗粒悬浮物数据。
4.根据权利要求1所述的基于太阳能的智能污水处理及监测系统，其特征在于，所述污水处理装置(210)包括用于将污水净化的超声波振荡器(211)、和用于分析处理数据并控制超声波的振荡频率的第二中央处理器(212);所述超声波振荡器(211)与第二中央处理器(212)相连接。
5.根据权利要求2或4所述的基于太阳能的智能污水处理及监测系统，其 特征在于，所述第一中央处理器(113)和第二中央处理器(212)采用RAM处理器。
6.根据权利要求2或4所述的基于太阳能的智能污水处理及监测系统，其特征在于，所述第一中央处理器(113)和第二中央处理器(212)相互连接。
7.根据权利要求1所述的基于太阳能的智能污水处理及监测系统，其特征在于，所述污水处理池(200)还依次设置有第一层污水过滤网(221)、第二层污水过滤网(222)和第三层污水过滤网(223)。
8.根据权利要求7所述的基于太阳能的智能污水处理及监测系统，其特征在于，所述第一层污水过滤网(221)采用多层网状的过滤网过滤污水;所述第二层污水过滤网(222)采用活性碳过滤网过滤净化污水;所述第三层污水过滤网(223)采用发酵树皮和生物菌混合净化污水，所述发酵树皮和生物菌的混合比例为2:1。
9.根据权利要求8所述的基于太阳能的智能污水处理及监测系统，其特征在于，所述生物菌包括好氧菌、红螺菌和乳酸杆菌混合配比制成，其中，所述好氧菌、红螺菌和乳酸杆菌的混合比例为2:1:1。
说明书
一种基于太阳能的智能污水处理及监测系统
技术领域
本实用新型涉及环境保护领域，更具体地说，涉及一种基于太阳能的智能污水处理及监测系统。
背景技术
随着工业化和城市化的发展，水环境污染、水资源紧缺日益严重，水污染控制、水环境保护已刻不容缓。我国现在新建城市或城区采用雨污分流制，但老城市或老城区大多仍然是雨污合流的排水体制，许多合流污水是直接排放到水体。而将旧合流制改为分流制，受现状条件限制大，许多老城区建成年代较长，地下管线基本成型，地面建筑拥挤，路面狭窄，旧合流制改分流制难度较大。合流污水的一大特点是旱季和雨季的水质、水量变化大，雨季污水BOD浓度低，不利于生化处理。国家提出，2010的我国城市污水处理率要求达到40%，因此，研究有效的合流污水处理方法，对加快城市污水处理步伐具有重要的意义;
然而，在园林中，持续性的净化污水需要大量的电能，造成了园林在净化管理上的一大笔开销，需要提出进一步的新型节能型污水再利用处理系统。
实用新型内容
本实用新型所要解决的技术问题是，提供一种基于太阳能的智能污水处理及监测系统，用以解决现有技术的不足，实现了在园林中，通过对太阳能至电能的转换，持续性的净化污水又能节能，也实现了流动水的可行的污水净化与污染物降解的时空分离，缩短了污水处理的时间，降低污水处理的成本与能耗， 达到污染物与水体的高效分离和污染物的高效降解。
本实用新型解决上述技术问题，提供如下解决的技术方案：一种基于太阳能的智能污水处理及监测系统，该系统包括用于检测污水的污水监测池、用于净化处理污水的污水处理池、用于存储电能的蓄电池、用于采集太阳能并将太阳能转化为电能存储到蓄电池中的太阳能电池板、设置于污水监测池内且用于监测污水浊度的监测装置和设置于污水处理池内且用于污水净化处理的污水处理装置;所述污水处理池和污水监测池之间通过管道相互连接，所述太阳能电池板与蓄电池相连接，用于将采集到的电能存储到蓄电池中，所述监测装置和污水处理装置分别与蓄电池相连接，所述蓄电池用于提供电源;所述监测装置与污水处理装置相连接，用于将检测到的污水的洁净数据发送给污水处理装置，便于污水处理装置及时处理污水。
在本实用新型的基于太阳能的智能污水处理及监测系统中，所述监测装置包括用于检测污水PH值数据的PH值检测器、用于检测污水中颗粒悬浮物数据的CCD图像检测器、用于分析处理污水PH值数据和颗粒悬浮物数据得到污水污染数据的第一中央处理器;所述PH值检测器和CCD图像检测器分别与第一中央处理器相连接。
在本实用新型的基于太阳能的智能污水处理及监测系统中，所述PH值检测器采用PH值传感器，用于检测污水的PH值数据;所述CCD图像检测器采用CCD图像采集器，用于采集污水中颗粒悬浮物数据。
在本实用新型的基于太阳能的智能污水处理及监测系统中，所述污水处理装置包括用于将污水净化的超声波振荡器、用于分析处理数据并控制超声波振荡器的振荡频率的第二中央处理器;所述超声波振荡器与第二中央处理器相连接。
在本实用新型的基于太阳能的智能污水处理及监测系统中，所述第一中央处理器和第二中央处理器采用RAM处理器。
在本实用新型的基于太阳能的智能污水处理及监测系统中，所述污水处理池还依次设置有第一层污水过滤网、第二层污水过滤网和第三层污水过滤网。
在本实用新型的基于太阳能的智能污水处理及监测系统中，所述所述第一层污水过滤网采用多层网状的过滤网过滤污水;所述第二层污水过滤网采用活性碳过滤网过滤净化污水;所述第三层污水过滤网采用发酵树皮和生物菌混合净化污水，所述发酵树皮和生物菌的混合比例为2:1。
在本实用新型的基于太阳能的智能污水处理及监测系统中，所述生物菌包括好氧菌、红螺菌和乳酸杆菌混合配比制成，其中，所述好氧菌、红螺菌和乳酸杆菌的混合比例为2:1:1。
实施本实用新型的基于太阳能的智能污水处理及监测系统，具有以下有益效果：结构简单，操作方便，实现了在基于太阳能的节能型且可行的污水净化与污染物降解的时空分离，缩短了污水处理的时间，降低污水处理的成本与能耗，达到污染物与水体的高效分离和污染物的高效降解。
