申请日2016.03.16
公开(公告)日2016.08.24
IPC分类号C02F9/02; F28D1/047
摘要
本实用新型公开了一种高温工业废水冷却过滤装置，包括干冰室、冷却罐和过滤室;所述干冰室通过管道连接到换向阀上;所述冷却罐放置于密封的组合箱体中;冷却罐中排列着U形的输水管;所述输水管上设置有若干个散热片;冷却罐的内壁一周上设有冷却管;冷却管上设置有若干个喷气口;冷却罐的上方设置有个出气口;所述过滤室通过引流管连接到喷淋头上;过滤室的下方设置有多个均匀排列的导流板;导流板的下方设置有一层隔油纤维;隔油纤维的下方设置有两层过滤层;过滤室的底部设置有导流管;所述导流管与过滤室内的喷淋头相连;导流管的上端与过滤室之间连有止水阀;本实用新型将冷却与过滤装置一体化，并且采用干冰室气冷方式，节能环保实效性高。
权利要求书
1.一种高温工业废水冷却过滤装置，包括干冰室、冷却罐和过滤室;其特征在于，所述干冰室通过管道连接到换向阀上;所述冷却罐放置于密封的组合箱体中;冷却罐中排列着U形的输水管;所述输水管上设置有若干个散热片;所述散热片分布在输水管的一周;冷却罐上方连有进液管;所述进液管与U形输水管对接;冷却罐的内壁一周上设有冷却管;所述冷却管被换向阀分割成上下两段;冷却管上设置有若干个喷气口;冷却罐的上方设置有2个出气口;所述组合箱体用于聚集冷却后的恒温气体;冷却罐的下方连有出液口;出液口与过滤室之间连有抽水泵;所述过滤室通过引流管连接到喷淋头上;过滤室的下方设置有多个均匀排列的导流板;导流板的下方设置有一层隔油纤维;所述隔油纤维的下方设置有两层过滤层;所述过滤层中填充有活性炭;过滤室的底部设置有导流管;所述导流管与过滤室内的喷淋头相连;导流管的下端与过滤室之间连有抽水泵;导流管的上端与过滤室之间连有止水阀;过滤室的下端连有2个相互对称的出水管。
2.根据权利要求1所述的高温工业废水冷却过滤装置，其特征在于，所述输水管形状为相互对接的U形管。
3.根据权利要求1所述的高温工业废水冷却过滤装置，其特征在于，所述出气口有2个，对称设置。
4.根据权利要求1所述的高温工业废水冷却过滤装置，其特征在于，所述喷气头环绕冷却罐内壁一周。
说明书
一种高温工业废水冷却过滤装置
技术领域
本实用新型涉及一种废水处理设备，具体是一种高温工业废水冷却过滤装置。
背景技术
目前，随着科学技术的发展，工业和化工领域也在快速发展，在一些金属加工的过程中往往会产生大量的高温废液，这些废液不仅造成了水资源的浪费，而且废液中含有大量的有害物质对环境造成了污染，甚至会威胁到人们的身体健康，现有的废水处理装置还不能达到冷却过滤一体化，并且处理效果不佳，造成了环境的污染。
实用新型内容
本实用新型的目的在于提供一种高温废水冷却过滤装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：

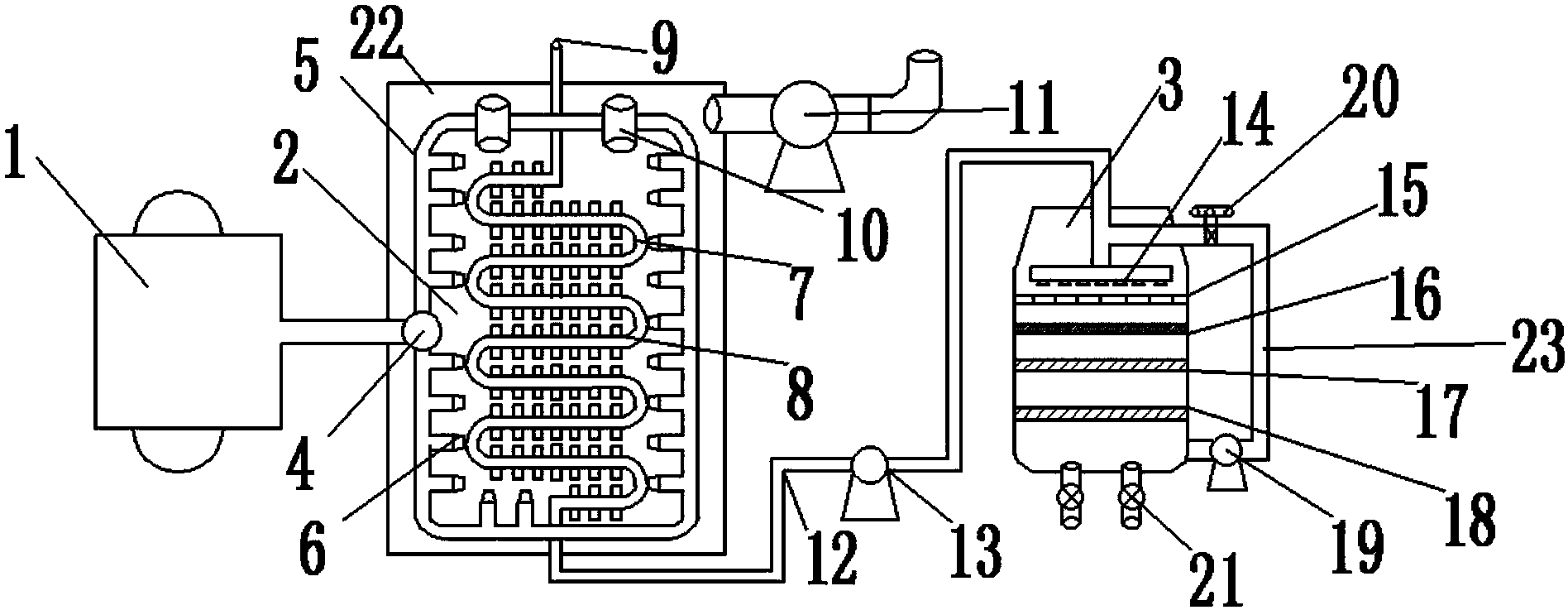

一种高温工业废水冷却过滤装置，包括干冰室、冷却罐和过滤室;所述干冰室通过管道连接到换向阀上;所述冷却罐放置于密封的组合箱体中;冷却罐中排列着U形的输水管;所述输水管上设置有若干个散热片;所述散热片分布在输水管的一周;冷却罐上方连有进液管;所述进液管与U形输水管对接;冷却罐的内壁一周上设有冷却管;所述冷却管被换向阀分割成上下两段;冷却管上设置有若干个喷气口;冷却罐的上方设置有2个出气口;所述组合箱体用于聚集冷却后的恒温气体;冷却罐的下方连有出液口;出液口与过滤室之间连有抽水泵;所述过滤室通过引流管连接到喷淋头上;过滤室的下方设置有多个均匀排列的导流板;导流板的下方设置有一层隔油纤维;所述隔油纤维的下方设置有两层过滤层;所述过滤层中填充有活性炭;过滤室的底部设置有导流管;所述导流管与过滤室内的喷淋头相连;导流管的下端与过滤室之间连有抽水泵;导流管的上端与过滤室之间连有止水阀;过滤室的下端连有2个相互对称的出水管。
作为本实用新型进一步的方案：所述输水管形状为相互对接的U形管。
作为本实用新型进一步的方案：所述出气口有2个，对称设置。
作为本实用新型再进一步的方案：所述喷气头环绕冷却罐内壁一周。
与现有技术相比，本实用新型的有益效果是：
本实用新型将冷却装置和过滤装置一体化，冷却装置采用干冰室气冷方式，利用喷气头喷射冷气中和掉散热片上的热量，效果极佳，而且安全可靠，过滤装置利用喷淋头雾化废液后散出去再进行过滤，增大了接触面积，使得废液过滤充分，同时导流管起到重复过滤的作用，过滤效果较好，整体装置来说达到了节约资源，环保的理念。
