申请日2016.03.16
公开(公告)日2016.09.21
IPC分类号B65G17/12; B65G65/06
摘要
本实用新型涉及一种污泥输送装置，属于污泥输送技术领域，提供了一种结构简单，使用方便，运行成本低，污泥输送效率高的污泥输送装置，所采用的技术方案为储泥槽内设置有刮泥装置，刮泥装置主要由骨架、链轮、链条和刮泥槽构成，链轮安装在骨架上，链轮通过链条传动，链条之间设置有刮泥槽，储泥槽上设置有用于控制链轮转动的驱动电机，刮泥槽的卸料端设置有料斗;本实用新型广泛用于污泥的输送。
权利要求书
1.一种污泥输送装置，其特征在于：包括储泥槽，所述储泥槽内设置有刮泥装置，所述刮泥装置主要由骨架、链轮、链条和刮泥槽构成，所述链轮安装在骨架上，链轮通过链条传动，所述链条之间设置有刮泥槽，所述储泥槽上设置有用于控制链轮转动的驱动电机，所述刮泥槽的卸料端设置有料斗。
2.根据权利要求1所述的一种污泥输送装置，其特征在于：所述刮泥槽主要由支撑板、泥槽和导料板构成，所述支撑板固定在链条的链节上，泥槽的侧壁固定在支撑板上，且泥槽的侧壁上设置有导料板。
3.根据权利要求1所述的一种污泥输送装置，其特征在于：所述储泥槽的出料端倾斜设置，链条沿储泥槽的槽壁进行布置，所述储泥槽的地面为斜面结构，刮泥装置安装在斜面的最低点。
说明书
一种污泥输送装置
技术领域
本实用新型涉及一种污泥输送装置，属于污泥输送技术领域。
背景技术
锅炉厂有处理污泥的资质，可以实现污泥等废物的掺烧处理。但运送来的污泥大多是85%的湿基，含水量较大，程流体状。直接掺煤后由于湿度大常常出现堵塞破碎机、滚筒筛等现象，造成上煤不力，往往需要进行干燥处理，将污泥输送至干燥机内进行干燥，但是现有的污泥输送系统结构复杂，运行成本高，并且使用不方便。
实用新型内容
为解决现有技术存在的技术问题，本实用新型提供了一种结构简单，使用方便，运行成本低，污泥输送效率高的污泥输送装置。

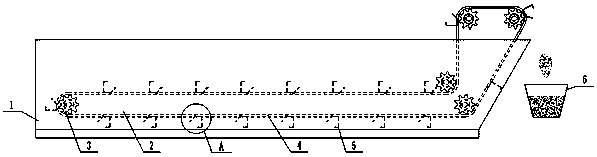

为实现上述目的，本实用新型所采用的技术方案为一种污泥输送装置，包括储泥槽，所述储泥槽内设置有刮泥装置，所述刮泥装置主要由骨架、链轮、链条和刮泥槽构成，所述链轮安装在骨架上，链轮通过链条传动，所述链条之间设置有刮泥槽，所述储泥槽上设置有用于控制链轮转动的驱动电机，所述刮泥槽的卸料端设置有料斗。
优选的，所述刮泥槽主要由支撑板、泥槽和导料板构成，所述支撑板固定在链条的链节上，泥槽的侧壁固定在支撑板上，且泥槽的侧壁上设置有导料板。
优选的，所述储泥槽的出料端倾斜设置，链条沿储泥槽的槽壁进行布置，所述储泥槽的地面为斜面结构，刮泥装置安装在斜面的最低点。
与现有技术相比，本实用新型具有以下技术效果：本实用新型结构简单，使用方便，将污泥倒入储泥槽中，然后通过刮泥装置将污泥输送料斗，进入污泥干燥机，操作方便，工作效率高，并且运行成本低。
