申请日2016.03.08
公开(公告)日2016.07.27
IPC分类号C02F1/42
摘要
一种离子交换水处理系统，它主要由一个阳离子交换器、一个阴离子交换器、管路以及阀门组成，所述阳离子交换器的顶部进水口通过进水管路和进水管路上的水泵连接于原水箱，所述阴离子交换器的底部出水口通过出水管路连接于产水箱，阳离子交换器的底部出水口通过连接管路连接于阴离子交换器的顶部进水口;所述的产水箱通过一前段再生管路及再生阀门连接于进水管路上，在进水管路又接出后段再生管路并分别通过酸混合管路和碱混合管路连接于阳离子交换器底部连接管路和阴离子交换器底部出水管路上，且在所述酸混合管路上并接有酸液添加器，在所述碱混合管路上并接有碱液添加器;所述前段再生管路和后段再生管路之间的进水管路上安装有所述水泵;它具有结构合理、紧凑，使用操作方便，降低使用成本，提高水处理效率，提升水处理效果等特点。
权利要求书
1.一种离子交换水处理系统，它主要由一个阳离子交换器、一个阴离子交换器、管路以及阀门组成，所述阳离子交换器的顶部进水口通过进水管路和进水管路上的水泵连接于原水箱，所述阴离子交换器的底部出水口通过出水管路连接于产水箱，阳离子交换器的底部出水口通过连接管路连接于阴离子交换器的顶部进水口;其特征在于所述的产水箱通过一前段再生管路及再生阀门连接于进水管路上，在进水管路又接出后段再生管路并分别通过酸混合管路和碱混合管路连接于阳离子交换器底部连接管路和阴离子交换器底部出水管路上，且在所述酸混合管路上并接有酸液添加器，在所述碱混合管路上并接有碱液添加器;所述前段再生管路和后段再生管路之间的进水管路上安装有所述水泵。
2.根据权利要求1所述的离子交换水处理系统，其特征在于所述阳离子交换器的顶部进水口和阴离子交换器顶部进水口上还分别接出有一路再生排污分管，经一根再生排污总管连接后，接至再生排污接口上，并使产水箱、前段再生管路、后端再生管路、酸混合管路、阳离子交换器、碱混合管路、阴离子交换器以及再生排污分管和再生排污总管分别构成阳离子交换器和阴离子交换器的再生回路。
说明书
离子交换水处理系统
技术领域
本实用新型涉及的是一种离子交换水处理系统，属于水处理技术领域。
背景技术

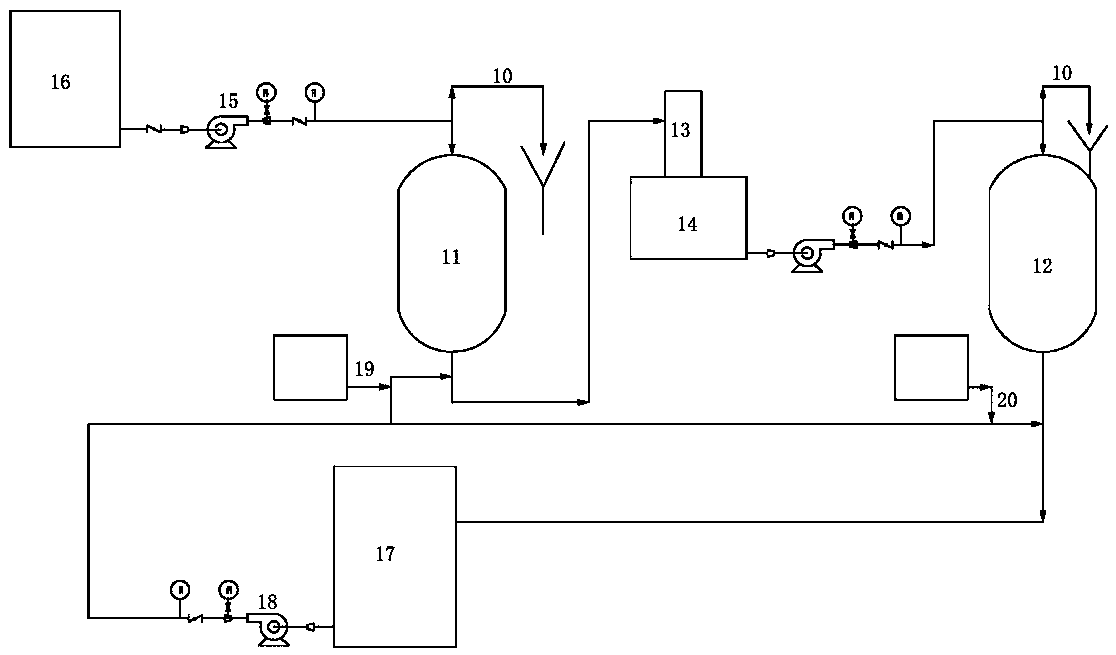

图1所示为现有的离子交换水处理系统，它主要包括一个阳离子交换器11和一个阴阳离子混合型交换器12串联组成，其中间还串联有一个脱碳塔13和中间水箱14，在进入阳离子交换器11和阴阳离子混合型交换器12之前还各自配接有水泵15和控制阀门，并在最前面设置有原水箱16;在所述阴阳离子混合型交换器12之后的出水管相接有产水箱17，而产水箱17内的水也作为再生水，经过一再生水泵18分别连接于阳离子交换器11和阴阳离子混合型交换器12的底部，并在各自的连接管路上串接有加酸回路19和加碱回路20，而在阳离子交换器和阴阳离子混合型交换器的顶部各自进水管路上分接有再生排污管路10。
上述结构组成的水处理系统，存在着结构组成不合理，结构相对复杂，阳离子交换器和阴阳离子混合型交换器的再生回路各自独立，增加了结构布置，并使得由阳离子交换器和阴阳离子混合型交换器构成的水处理系统在水处理效果上不太理想，重复结构设置，增加使用成本等缺陷。
发明内容
本实用新型的目的在于克服现有技术存在的不足，而提供一种结构合理、紧凑，使用操作方便，降低使用成本，提高水处理效率，提升水处理效果的离子交换水处理系统。
本实用新型的目的是通过如下技术方案来完成的，一种离子交换水处理系统，它主要由一个阳离子交换器、一个阴离子交换器、管路以及阀门组成，所述阳离子交换器的顶部进水口通过进水管路和进水管路上的水泵连接于原水箱，所述阴离子交换器的底部出水口通过出水管路连接于产水箱，阳离子交换器的底部出水口通过连接管路连接于阴离子交换器的顶部进水口;所述的产水箱通过一前段再生管路及再生阀门连接于进水管路上，在进水管路又接出后段再生管路并分别通过酸混合管路和碱混合管路连接于阳离子交换器底部连接管路和阴离子交换器底部出水管路上，且在所述酸混合管路上并接有酸液添加器，在所述碱混合管路上并接有碱液添加器;所述前段再生管路和后段再生管路之间的进水管路上安装有所述水泵。
作为优选：所述阳离子交换器的顶部进水口和阴离子交换器顶部进水口上还分别接出有一路再生排污分管，经一根再生排污总管连接后，接至再生排污接口上，并使产水箱、前段再生管路、后端再生管路、酸混合管路、阳离子交换器、碱混合管路、阴离子交换器以及再生排污分管和再生排污总管分别构成阳离子交换器和阴离子交换器的再生回路。
本实用新型属于对现有技术的一种改进，它具有结构合理、紧凑，使用操作方便，降低使用成本，提高水处理效率，提升水处理效果等特点。
