申请日2016.03.15
公开(公告)日2016.08.17
IPC分类号C02F11/04
摘要
本发明涉及除臭技术领域。一种污泥发酵除臭设备，包括除臭反应器，所述除臭反应器设有臭气入口、尾气出口、设置于臭气入口的雾化喷头、臭气循环管道和臭气循环阀门，其特征在于，还包括臭气吸收池和将臭气吸收池内的水输送给所述雾化喷头的水泵，所述尾气出口连接有伸入所述臭气吸收池的液面下的尾气。本发明提供了一种除臭率高的污泥发酵除臭设备及除臭方法，解决了现有的除臭设备排出的尾气中的臭气含量高的问题。
权利要求书

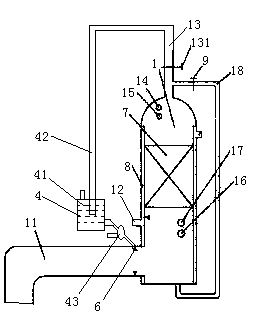

1.一种污泥发酵除臭设备，包括除臭反应器，所述除臭反应器设有臭气入口、尾气出口、设置于臭气入口的雾化喷头、臭气循环管道和臭气循环阀门，其特征在于，还包括臭气吸收池和将臭气吸收池内的水输送给所述雾化喷头的水泵，所述尾气出口连接有伸入所述臭气吸收池的液面下的尾气管。
2.根据权利要求1所述的一种污泥发酵除臭设备，其特征在于，所述臭气循环阀门包括阀体、阀杆和驱动阀杆转动的开合阀机构，所述开合阀机构包括手柄、电机和动力切换机构，所述电机包括电机壳和电机轴，所述电机壳同所述阀体连接在一起，所述手柄可转动地套设于所述电机轴，所述动力切换机构包括启动所述电机的开关、驱动所述开关的按压杆、将电机轴同手柄连接在一起的滑动连接于手柄内的插销和驱动插销插入到电机轴中的插入弹簧，所述插销位于所述开关和按压杆之间，所述插销设有避让孔，所述避让孔设有同所述按压杆配合以驱动所述插销脱离电机轴的驱动斜面。
3.根据权利要求2所述的一种污泥发酵除臭设备，其特征在于，所述电机设有接线端子，所述接线端子包括绝缘体和设置于绝缘体的接线铜箔，所述接线铜箔同所述电机的线圈电连接在一起，所述接线铜箔设有贯通到所述绝缘体内的接线孔，所述接线孔中滑动连接有接线套，所述接线套包括沿接线套轴向分布的绝缘段和同接线铜箔抵接在一起的导电段，所述绝缘体内设有通过接线铜箔产生的热量进行加热的气腔和通过气腔内的气体膨胀进行驱动的用于驱动导电段同所述接线铜箔错开的过载响应气缸。
4.根据权利要求3所述的一种污泥发酵除臭设备，其特征在于，所述过载响应气缸包括过载响应气缸缸体和过载响应气缸活塞，所述过载响应气缸活塞将所述过载响应气缸缸体分割为封闭腔和开放腔，所述封闭腔同所述气腔连通，所述过载响应气缸活塞通过连接杆同所述接线套连接在一起。
5.根据权利要求4所述的一种污泥发酵除臭设备，其特征在于，所述过载响应气缸活塞的轴线同所述连接套的轴线平行。
6.根据权利要求3或4或5所述的一种污泥发酵除臭设备，其特征在于，所述接线孔沿上下方向延伸，所述接线铜箔位于所述接线孔的下端，所述绝缘段位于所述导电段的下方，所述绝缘段同所述接线孔密封连接在一起，所述接线孔内填充有导电液。
7.根据权利要求3或4或5所述的一种污泥发酵除臭设备，其特征在于，所述绝缘段设有将绝缘段同接线孔密封连接在一起的外密封圈和用于将绝缘段同电源线密封连接在一起的内密封圈。
8.根据权利要求3或4或5所述的一种污泥发酵除臭设备，其特征在于，所述绝缘段的内周面设有支撑滚珠。
9.根据权利要求3或4或5所述的一种污泥发酵除臭设备，其特征在于，所述导电段的内周面设有沿导电段径向向内拱起的内支撑弹片、外周面设有沿导电段径向向外拱起的外支撑弹片。
10.一种适用于权利要求1所述的污泥发酵除臭设备的污泥发酵除臭方法，其特征在于，通过将臭气经臭气入口输入除臭反应器进行反应，除臭后的尾气输入到臭气吸收池中使得未除净的臭气溶解于臭气吸收池的水中，臭气吸收池的水经水泵输送给设置于臭气入口的雾化喷头而对进入臭气入口的臭气进行加湿，从而使得未除净的臭气能够再次进入除臭反应器。
说明书
一种污泥发酵除臭设备及方法
技术领域
本发明涉及除臭技术领域，尤其涉及一种污泥发酵除臭设备及方法。
背景技术
在污泥发酵过程中会产生按气和氯化氢的混合气体(即俗称的臭气)，臭气排到大气中会造成空气污染，围成在污泥发酵过程中会通过除臭设备除去臭气。在中国专利申请号为2013105910386、公开日为2014年2月26日、名称为“一种高效好氧除臭装置及应用”的专利文献中公开了一种现有的除臭装置。该专利中的除臭装置包括除臭反应器，除臭反应器设有臭气入口、尾气出口、设置于臭气入口的雾化喷头、臭气循环管道和臭气循环阀门。
该除臭设备进行除臭时存在以下不足：尾气中仍有较高含量的臭气排放带空气中，除臭率有待进一步提高。
发明内容
本发明提供了一种除臭率高的污泥发酵除臭设备及除臭方法，解决了现有的除臭设备排出的尾气中的臭气含量高的问题。
以上技术问题是通过下列技术方案解决的：一种污泥发酵除臭设备，包括除臭反应器，所述除臭反应器设有臭气入口、尾气出口、设置于臭气入口的雾化喷头、臭气循环管道和臭气循环阀门，其特征在于，还包括臭气吸收池和将臭气吸收池内的水输送给所述雾化喷头的水泵，所述尾气出口连接有伸入所述臭气吸收池的液面下的尾气管。尾气经过臭气吸收池时，尾气中的臭气能够至少部分溶解于臭气吸收池中的水，该水经雾化喷头排出到臭气进口时使得溶解的臭气能够随动新进入的臭气一起被再次反应而除去，从而使得排入空气中的尾气的臭气的含量低。
作为优选，所述臭气循环阀门包括阀体、阀杆和驱动阀杆转动的开合阀机构，所述开合阀机构包括手柄、电机和动力切换机构，所述电机包括电机壳和电机轴，所述电机壳同所述阀体连接在一起，所述手柄可转动地套设于所述电机轴，所述动力切换机构包括启动所述电机的开关、驱动所述开关的按压杆、将电机轴同手柄连接在一起的滑动连接于手柄内的插销和驱动插销插入到电机轴中的插入弹簧，所述插销位于所述开关和按压杆之间，所述插销设有避让孔，所述避让孔设有同所述按压杆配合以驱动所述插销脱离电机轴的驱动斜面。使用时通过开合阀机构驱动阀柄转动而实现阀的开合。本技术方案能够手动自动两种方式开启臭气循环阀门。当通过电机驱动电机轴转动时，按压按压杆，按压杆朝向开关平移的同时按压驱动斜面而使得插销平移而同电机轴脱离，按压杆移动到穿过避让孔而按压到开关或被开关感应到(如果为感应开关则感应即可)时，插销完全从电机轴中脱出使得手柄同电机轴断开且电机得电能够启动，电机启动后驱动电机轴转动而实现驱动阀杆转动以进行开合阀，此时手柄相对于电机轴是不转动的。当拔出按压杆时，开关断开而使得电机停止，由于按压杆失去了对插销的阻拦作用，在插入弹簧的作用下插销重新插到电机轴中，此时转动手柄时能够驱动电机轴转动，电机轴驱动阀杆转动，也即能够进行人工转动开合阀。
作为优选，所述电机设有接线端子，所述接线端子包括绝缘体和设置于绝缘体的接线铜箔，所述接线铜箔同所述电机的线圈电连接在一起，所述接线铜箔设有贯通到所述绝缘体内的接线孔，所述接线孔中滑动连接有接线套，所述接线套包括沿接线套轴向分布的绝缘段和同接线铜箔抵接在一起的导电段，所述绝缘体内设有通过接线铜箔产生的热量进行加热的气腔和通过气腔内的气体膨胀进行驱动的用于驱动导电段同所述接线铜箔错开的过载响应气缸。给电机接线时，将电源线插入接线套中而实现同接线套的电连接，正常状态时为导电段同接线铜箔连接在一起即是电导通的。当过载时线路会产生温升，气腔内的气体会生产膨胀，气腔的气体膨胀时过载响应气缸产生动作而驱动接线套在接线孔内滑动，当温升到设定温度时则过载响应气缸驱动到接线套滑动到导电段同接线铜箔错开，从而实现断电;当故障消除后温度会下降，温度下降则气腔内的气体收缩，收缩的结果为使得接线套在接线孔内朝同温升时相反的方向滑动，当温度恢复到正常值时则导电段又重新同接线铜箔连接在一起、从而实现自动复位。
作为优选，所述过载响应气缸包括过载响应气缸缸体和过载响应气缸活塞，所述过载响应气缸活塞将所述过载响应气缸缸体分割为封闭腔和开放腔，所述封闭腔同所述气腔连通，所述过载响应气缸活塞通过连接杆同所述接线套连接在一起。结构简单。制作方便。
作为优选，所述过载响应气缸活塞的轴线同所述连接套的轴线平行。能够提高过载响应气缸驱动接线套移动时的可靠性和进一步提高结构紧凑性。
作为优选，所述接线孔沿上下方向延伸，所述接线铜箔位于所述接线孔的下端，所述绝缘段位于所述导电段的下方，所述绝缘段同所述接线孔密封连接在一起，所述接线孔内填充有导电液。能够避免多次动作产生磨损后而产生电气接触不良现象和防止动作时产生打火。
作为优选，所述绝缘段设有将绝缘段同接线孔密封连接在一起的外密封圈和用于将绝缘段同电源线密封连接在一起的内密封圈。能够既保证接线套同接线铜箔可靠地密封连接在一起，而且能够降低移动时的阻力。
作为优选，所述绝缘段的内周面设有支撑滚珠。能够进一步降低移动时的阻力，以提高动过载响应时的灵敏度。
作为优选，所述导电段的内周面设有沿导电段径向向内拱起的内支撑弹片、外周面设有沿导电段径向向外拱起的外支撑弹片。既能够提高电器接触时的可靠性，又能够降低移动时的阻力以提高响应灵敏度。
一种污泥发酵除臭方法，通过将臭气经臭气入口输入除臭反应器进行反应，除臭后的尾气输入到臭气吸收池中使得未除净的臭气溶解于臭气吸收池的水中，臭气吸收池的水经水泵输送给设置于臭气入口的雾化喷头而对进入臭气入口的臭气进行加湿，从而使得未除净的臭气能够再次进入除臭反应器。
本发明具有下述优点：臭气去除率高。
