申请日2016.03.15
公开(公告)日2016.08.10
IPC分类号C02F1/00; C02F103/30
摘要
本实用新型公开了一种废水脱色装置，包括壳体，所述壳体内通过隔板分隔为第一空腔和第二空腔，所述第二空腔位于第一空腔的正下方，所述第一空腔内设有脱色剂合成容器，且第二空腔内设有脱色反应容器，所述壳体的一侧设有进料管，所述进料管的一端延伸至脱色剂合成容器内，且进料管的下方设有废水输入管，所述废水输入管的一端延伸至脱色反应容器内，所述壳体的另一侧设有药剂输入管，所述药剂输入管的一端延伸至脱色反应容器内，所述脱色剂合成容器的两侧均设有加热装置，且脱色剂合成容器的底部设有导物管。本实用新型能够有效的对废水进行脱色，且脱色效率较高，结构简单，使用方便，成本低。
权利要求书

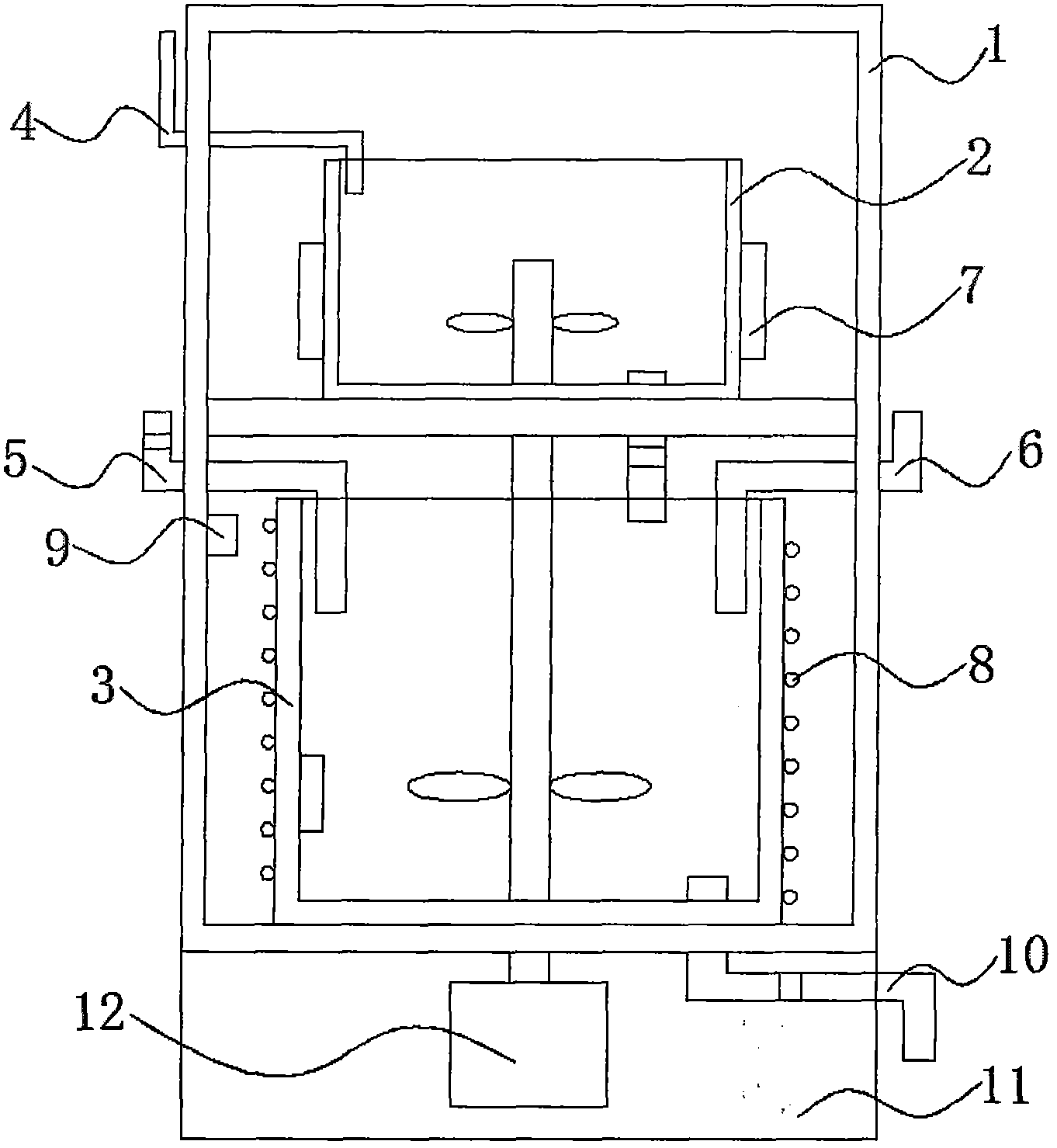

1.一种废水脱色装置，包括壳体(1)，其特征在于，所述壳体(1)内通过隔板分隔为第一空腔和第二空腔，所述第二空腔位于第一空腔的正下方，所述第一空腔内设有脱色剂合成容器(2)，且第二空腔内设有脱色反应容器(3)，所述壳体(1)的一侧设有进料管(4)，所述进料管(4)的一端延伸至脱色剂合成容器(2)内，且进料管(4)的下方设有废水输入管(5)，所述废水输入管(5)的一端延伸至脱色反应容器(3)内，所述壳体(1)的另一侧设有药剂输入管(6)，所述药剂输入管(6)的一端延伸至脱色反应容器(3)内，所述脱色剂合成容器(2)的两侧均设有加热装置(7)，且脱色剂合成容器(2)的底部设有导物管，所述导物管的底端延伸至脱色反应容器(3)内，所述脱色反应容器(3)的周边设有导线组(8)，所述导线组(8)连接有限流器(9)，所述限流器(9)固定于第二空腔的内壁，所述脱色反应容器(3)的底部设有出水管(10)，所述壳体(1)的底部设有底座(11)，所述底座(11)内设有搅拌电机(12)，所述搅拌电机(12)的输出轴连接有搅拌棒，所述搅拌棒的顶端延伸至脱色剂合成容器(2)内。
2.根据权利要求1所述的一种废水脱色装置，其特征在于：所述搅拌棒上设有两组搅拌叶片，且搅拌叶片分别设于脱色剂合成容器(2)和脱色反应容器(3)内。
3.根据权利要求1所述的一种废水脱色装置，其特征在于：所述废水输入管(5)、导物管和出水管(10)内均设有电动阀门，且电动阀门均与控制器连接。
4.根据权利要求1所述的一种废水脱色装置，其特征在于：所述脱色反应容器(3)内设有PH传感器，且PH传感器、限流器(9)和搅拌电机(12)均与控制器连接。
说明书
一种废水脱色装置
技术领域
本实用新型涉及废水脱色技术领域，具体为一种废水脱色装置。
背景技术
印染废水是纤维织物染色、印花过程中所产生的废水。据统计，中国具有一定生产规模的、有统计资料的印染织物总量2003年为290亿米，加上未能统计的小型印染厂，估计总印染量为320亿米。按平均印染100米织物产生废水5吨计，全国每年产生印染废水约为16亿吨。印染和染料废水所带来的污染问题日益严重，这类废水具有水量大、成分复杂、难降解、污染物含量高、色度深等特点，因此高色度染料废水的脱色处理一直是个难题。目前通常采用的方法有吸附、混凝、氧化、还原、电解、生化，这些方法都有其自身难以克服的缺点，且一般只能处理色度较低的废水，根本无法解决高色度印染废水的脱色问题。
实用新型内容
本实用新型的目的在于提供一种废水脱色装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种废水脱色装置，包括壳体，所述壳体内通过隔板分隔为第一空腔和第二空腔，所述第二空腔位于第一空腔的正下方，所述第一空腔内设有脱色剂合成容器，且第二空腔内设有脱色反应容器，所述壳体的一侧设有进料管，所述进料管的一端延伸至脱色剂合成容器内，且进料管的下方设有废水输入管，所述废水输入管的一端延伸至脱色反应容器内，所述壳体的另一侧设有药剂输入管，所述药剂输入管的一端延伸至脱色反应容器内，所述脱色剂合成容器的两侧均设有加热装置，且脱色剂合成容器的底部设有导物管，所述导物管的底端延伸至脱色反应容器内，所述脱色反应容器的周边设有导线组，所述导线组连接有限流器，所述限流器固定于第二空腔的内壁，所述脱色反应容器的底部设有出水管，所述壳体的底部设有底座，所述底座内设有搅拌电机，所述搅拌电机的输出轴连接有搅拌棒，所述搅拌棒的顶端延伸至脱色剂合成容器内。
优选的，所述搅拌棒上设有两组搅拌叶片，且搅拌叶片分别设于脱色剂合成容器和脱色反应容器内。
优选的，所述废水输入管、导物管和出水管内均设有电动阀门，且电动阀门均与控制器连接。
优选的，所述脱色反应容器内设有PH传感器，且PH传感器、限流器和搅拌电机均与控制器连接。
与现有技术相比，本实用新型的有益效果是：该废水脱色装置通过脱色剂合成容器和进料管能够方便合成脱色剂，通过加热装置和搅拌电机能够促进脱色剂的合成速率，通过脱色反应容器、废水输入管和药剂输入管能够方便输入废水，且方便对废水进行脱色处理，通过导线组和限流器能够实现良好的磁分离效果，增强废水的脱色效率，通过搅拌电机能够更进一步增强脱色速率，本实用新型能够有效的对废水进行脱色，且脱色效率较高，结构简单，使用方便，成本低。
