申请日2016.03.08
公开(公告)日2017.02.15
IPC分类号B01J20/16; B01J20/30; C02F1/28
摘要
本发明涉及一种蛭石/活性炭基水处理剂的制备方法，具体是将蛭石与焦油渣按照1:1~5：1混合，在氮气的气氛下经500~800℃煅烧，冷却后在二氧化碳的气氛下经500~1000℃活化得到蛭石/活性炭基水处理剂。本发明原料易得、工艺简单;所制备的蛭石/活性炭基水处理剂经活化后可重复使用，且效果更优异。
权利要求书
1.一种蛭石/活性炭基水处理剂的制备方法，其特征在于：将蛭石与焦油渣按1:1~5:1混合，先隔绝空气于500~800℃煅烧处理，然后在500~1000℃经二氧化碳活化处理得到蛭石/活性炭基水处理剂。
2.根据权利要求1所述的制备方法，其特征在于：所述的蛭石是膨胀蛭石。
3.根据权利要求1所述的制备方法，其特征在于：于500~800℃煅烧处理0.5~2小时。
4.根据权利要求1所述的制备方法，其特征在于：在500~1000℃经二氧化碳活化处理0.5~1小时。
5.权利要求1所述制备方法制备得到的蛭石/活性炭基水处理剂在处理兰炭废水中的应用。
6.根据权利要求5所述应用，其特征在于：蛭石/活性炭基水处理剂吸附废水后再经干燥、煅烧、活化进行循环利用。
说明书
一种蛭石 / 活性炭基水处理剂的制备方法
技术领域
本发明涉及一种蛭石/活性炭基水处理剂的制备方法，属于吸附功能材料和水处理领域。
背景技术
兰炭产业是榆林市支柱产业之一，约占全国兰炭生产总量的2/3，是榆林市煤基多联产和工业经济的重要组成部分。然而，兰炭在干馏过程中将产生高浓度、高COD、高氨氮、难生物降解的兰炭废水，兰炭废水为高毒高污染的高浓度废水，其主要污染物质与焦化废水相似，均为酚类、氰化物、杂环类芳香烃和氨氮等。氨氮类污染物质直接外排可使得藻类大量繁殖，水中溶解氧极具减少，导致水体富营养化，水中溶解氧过低还可导致水生物的血液结合氧气能力下降，如果水中氨氮浓度过大，可直接导致水生物死亡。杂环类物质如果直接外排也会消耗水中的氧，使其的溶解氧减少，浓度很大会使得水中的微生物难以生存而使水体腐化。氰化物属于剧毒性物质。外排可导致人、水生物及植被中毒死亡。因此，兰炭废水对人类、水体以及植被都有很大的危害性。
近年来，吸附技术因其廉价、高效且易分离等特点被用于处理工业废水。吸附法的原理是利用吸附剂的吸附性将废水中的有机污染物吸附在其孔道内。当吸附饱和时，再对吸附剂进行脱附，去除孔道内的有机物，以循环使用。目前常用的吸附剂有活性炭、树脂、沸石、磺化煤、膨润土等。树脂具有孔隙率高、吸附容量大、机械强度高等优点，其对酚类有较强的吸附能力，因此，国内多采用树脂吸附法。吸附法的优点是效果稳定、工艺简单、无二次污染，但因吸附剂孔径微小，易出现堵塞现象，再生成本大等缺点限制了其工业化应用。
发明内容
本发明的目的在于提供一种吸附容量大、可重复利用的蛭石/活性炭基水处理剂的制备方法。
本发明的具体实现过程如下：
一种蛭石/活性炭基水处理剂的制备方法，将蛭石与焦油渣按1:1~5:1混合，先隔绝空气于500~800℃煅烧处理，然后在500~1000℃经二氧化碳活化处理得到蛭石/活性炭基水处理剂。
上述的蛭石是膨胀蛭石;上述煅烧处理时间为0.5~2小时，二氧化碳活化处理时间为0.5~1小时。
上述制备方法制备得到的蛭石/活性炭基水处理剂可应用于处理兰炭废水，具体使用时，蛭石/活性炭基水处理剂吸附废水后再经干燥、煅烧、活化进行循环利用。

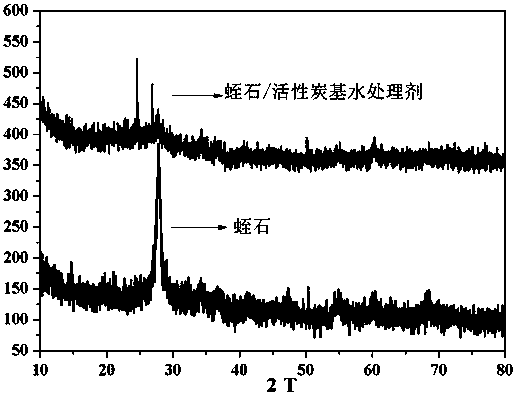

本发明的优点及积极效果：(1)原料易得、制备方法简单;(2)所制备的蛭石/活性炭基水处理剂经活化后可重复使用，且效果更优异。
