申请日2016.03.15
公开(公告)日2016.07.27
IPC分类号C02F9/14
摘要
本实用新型公开了一种阴极电泳涂装生产废水的处理系统，所述阴极电泳涂装生产废水包括脱脂废水、磷化废水和生活污水，所述脱脂废水和所述磷化废水由脱脂废水处理系统和磷化废水处理系统单独预处理，预处理后的废水与所述生活污水混合由综合处理系统综合处理;本实用新型通过预处理脱蜡废水和磷化废水，然后再将其与生活废水混合进行综合处理，实现了以低能耗的生化处理工艺为主的主体工艺，并具有较高的可靠性、稳定性、连续性、耐冲击负荷，管理维修方便，避免产生二次污染，生产废水经过预处理，有效去除SS、SiF62?、Ni2+、Mn2+、Zn2+、PO43?等后，与生活污水混合，减低污染物浓度，提高可生化性，出水能够达到GB8979?1996一级排放标准。
权利要求书

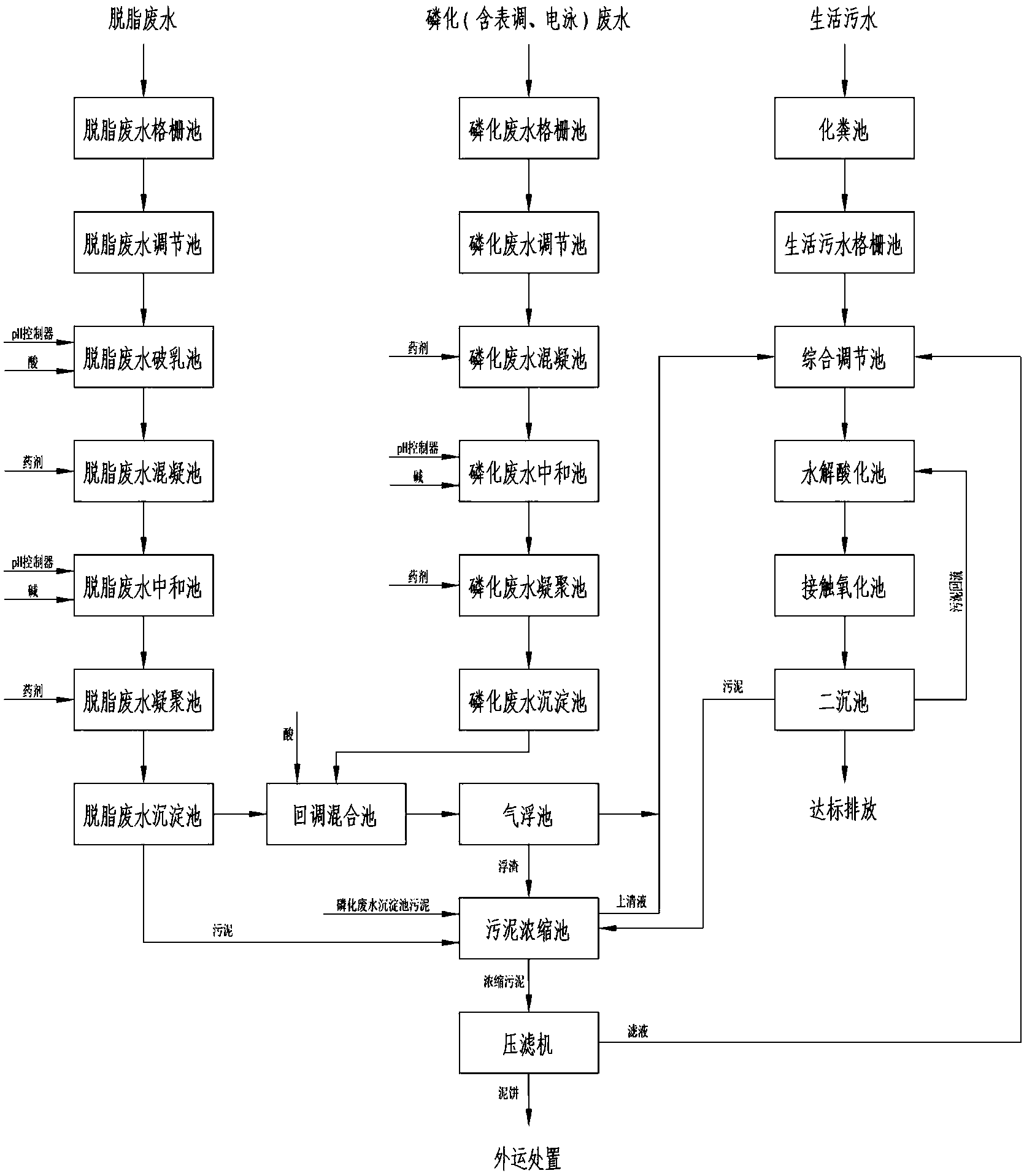

1.一种阴极电泳涂装生产废水的处理系统，所述阴极电泳涂装生产废水包括脱脂废水、磷化废水和生活污水，其特征在于：所述脱脂废水和所述磷化废水由脱脂废水处理系统和磷化废水处理系统单独预处理，预处理后的废水与所述生活污水混合由综合处理系统综合处理;
所述脱脂废水处理系统包括依次连通的脱脂废水栅格池、脱脂废水调节池、脱脂废水破乳池、脱脂废水混凝池、脱脂废水中和池、脱脂废水凝聚池和脱脂废水沉淀池;
所述磷化废水处理系统包括依次连通的磷化废水栅格池、磷化废水调节池、磷化废水混凝池、磷化废水中和池、磷化废水凝聚池和磷化废水沉淀池;
所述综合处理系统包括依次连通的综合调节池、水解酸化池、接触氧化池和二沉池;所述综合处理系统还包括回调混合池、气浮池、污泥浓缩池、化粪池、生活污水栅格池和压滤机;
所述脱脂废水的废水管道与所述脱脂废水栅格池的进液口连通，所述磷化废水的废水管道与所述磷化废水栅格池的进液口连通，所述化粪池的出液口与所述生活污水栅格池的进液口连通，所述脱脂废水沉淀池和所述磷化废水沉淀池的出液口均与所述回调混合池的进液口连通，所述回调混合池的出液口与所述气浮池的进液口连通，所述脱脂废水沉淀池、所述磷化废水沉淀池和所述二沉池的污泥排放口均通向所述污泥浓缩池，所述气浮池的浮渣排至所述污泥浓缩池，所述污泥浓缩池的出料口通向所述压滤机，所述气浮池的出液口、所述生活污水栅格池的出液口、所述污泥浓缩池的上清液排出口和所述压滤机的滤液排出口均通向所述综合调节池。
2.根据权利要求1所述的一种阴极电泳涂装生产废水的处理系统，其特征在于：所述脱脂废水破乳池pH控制范围为2.0～3.0，所述脱脂废水中和池pH控制范围为6.5～7.0，所述磷化废水中和池pH控制范围为9.0～10.0。
3.根据权利要求1所述的一种阴极电泳涂装生产废水的处理系统，其特征在于：所述脱脂废水调节池、所述磷化废水调节池以及所述综合调节池内均设置有搅拌机构。
4.根据权利要求1所述的一种阴极电泳涂装生产废水的处理系统，其特征在于：所述脱脂废水凝聚池与所述磷化废水凝聚池内均设置有搅拌机构并加入PAM作为凝聚剂。
5.根据权利要求1所述的一种阴极电泳涂装生产废水的处理系统，其特征在于：所述脱脂废水中和池、所述磷化废水中和池内设置有搅拌机构并加入液碱作为pH调节剂。
6.根据权利要求1所述的一种阴极电泳涂装生产废水的处理系统，其特征在于：所述脱脂废水混凝池内设置有搅拌机构并加入FeCl3作为混凝剂，所述磷化废水混凝池内设置有搅拌机构并加入CaCl2作为混凝剂。
7.根据权利要求1所述的一种阴极电泳涂装生产废水的处理系统，其特征在于：所述水解酸化池内置两米弹性填料，所述二沉池内设置有污泥回流泵，所述污泥回流泵的出口与所述水解酸化池之间设置有污泥回流管路。
说明书
一种阴极电泳涂装生产废水的处理系统
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种阴极电泳涂装生产废水处理系统。
背景技术
阴极电泳涂装企业生产废水主要包括主要排放污染物因子是SS、SiF62-、Ni2+、Mn2+、Zn2+、PO43-、CODcr等。
现有技术中阴极电泳涂装生产废水的处理系统考虑不完善，预处理阶段大都没有考虑单独进行预处理，导致废水污染因子成分复杂严重影响后续处理设施的正常运行，影响处理效果;另外，阴极电泳涂装生产废水含有一定有机物质，仅仅采用常规混凝工艺，难以使出水完全达标。
实用新型内容
本实用新型的目的就在于为了解决上述问题而提供一种阴极电泳涂装生产废水处理系统。
本实用新型通过以下技术方案来实现上述目的：
一种阴极电泳涂装生产废水的处理系统，所述阴极电泳涂装生产废水包括脱脂废水、磷化废水和生活污水，所述脱脂废水和所述磷化废水由脱脂废水处理系统和磷化废水处理系统单独预处理，预处理后的废水与所述生活污水混合由综合处理系统综合处理;
所述脱脂废水处理系统包括依次连通的脱脂废水栅格池、脱脂废水调节池、脱脂废水破乳池、脱脂废水混凝池、脱脂废水中和池、脱脂废水凝聚池和脱脂废水沉淀池;
所述磷化废水处理系统包括依次连通的磷化废水栅格池、磷化废水调节池、磷化废水混凝池、磷化废水中和池、磷化废水凝聚池和磷化废水沉淀池;
所述综合处理系统包括依次连通的综合调节池、水解酸化池、接触氧化池和二沉池，还包括回调混合池、气浮池、污泥浓缩池、化粪池、生活污水栅格池和压滤机;
所述脱脂废水的废水管道与所述脱脂废水栅格池的进液口连通，所述磷化废水的废水管道与所述磷化废水栅格池的进液口连通，所述化粪池的出液口与所述生活污水栅格池的进液口连通，所述所述脱脂废水沉淀池和所述磷化废水沉淀池的出液口均与所述回调混合池的进液口连通，所述回调混合池的出液口与所述气浮池的进液口连通，所述脱脂废水沉淀池、所述磷化废水沉淀池和所述二沉池的污泥排放口均通向所述污泥浓缩池，所述气浮池的浮渣排至所述污泥浓缩池，所述污泥浓缩池的出料口通向所述压滤机，所述气浮池的出液口、所述生活污水栅格池的出液口、所述污泥浓缩池的上清液排出口和所述压滤机的滤液排出口均通向所述综合调节池。
具体地，所述脱脂废水破乳池pH控制范围为2.0～3.0，所述脱脂废水中和池pH控制范围为6.5～7.0，所述磷化废水中和池pH控制范围为9.0～10.0。
优选地，所述脱脂废水调节池、所述磷化废水调节池以及所述综合调节池内均设置有搅拌机构。
具体地，所述脱脂废水凝聚池与所述磷化废水凝聚池内均设置有搅拌机构并加入PAM作为凝聚剂。
具体地，所述脱脂废水中和池、所述磷化废水中和池内设置有搅拌机构并加入液碱作为PH调节剂。
具体地，所述脱脂废水混凝池内设置有搅拌机构并加入FeCl3作为混凝剂，所述磷化废水混凝池内设置有搅拌机构并加入CaCl2作为混凝剂。
优选地，所述水解酸化池内置两米弹性填料，所述二沉池内设置有污泥回流泵，所述污泥回流泵的出口与所述水解酸化池之间设置有污泥回流管路。
本实用新型的有益效果在于：
本实用新型一种阴极电泳涂装生产废水的处理系统通过预处理脱蜡废水和磷化废水，然后再将其与生活废水混合进行综合处理，实现了以低能耗的生化处理工艺为主的主体工艺，并具有较高的可靠性、稳定性、连续性、耐冲击负荷，管理维修方便，避免产生二次污染，生产废水经过预处理，有效去除SS、SiF62-、Ni2+、Mn2+、Zn2+、PO43-等后，与生活污水混合，减低污染物浓度，提高可生化性，出水能够达到GB8979-1996一级排放标准。
