申请日2016.03.08
公开(公告)日2016.07.27
IPC分类号C02F1/52; C02F1/56
摘要
本实用新型属于废水处理技术领域，一种聚合硫酸铁处理铜业废水的装置，包括反应器和设置在反应器内的搅拌装置;搅拌装置包括空心搅拌轴和安装在空心搅拌轴上的若干空心搅拌桨，空心搅拌轴和空心搅拌桨内部空心结构连通;空心搅拌轴上转动密封设置有加料套，加料套上设置有与空心搅拌轴的空心结构连通的加料口;空心搅拌轴和空心搅拌桨上均设置有若干进液口，由反应器底部向上进液口的口径逐渐增大;反应器上部设置有加药口;反应器侧壁上设置有出水口;反应器侧壁下部设置有清理口，清理口外部设置有挡板，挡板与反应器侧壁铰接，在反应过程中挡板与反应器侧壁密封设置，出水口位于清理口上方。在加入絮凝剂的同时优化了絮凝剂在废水中的分布。
权利要求书

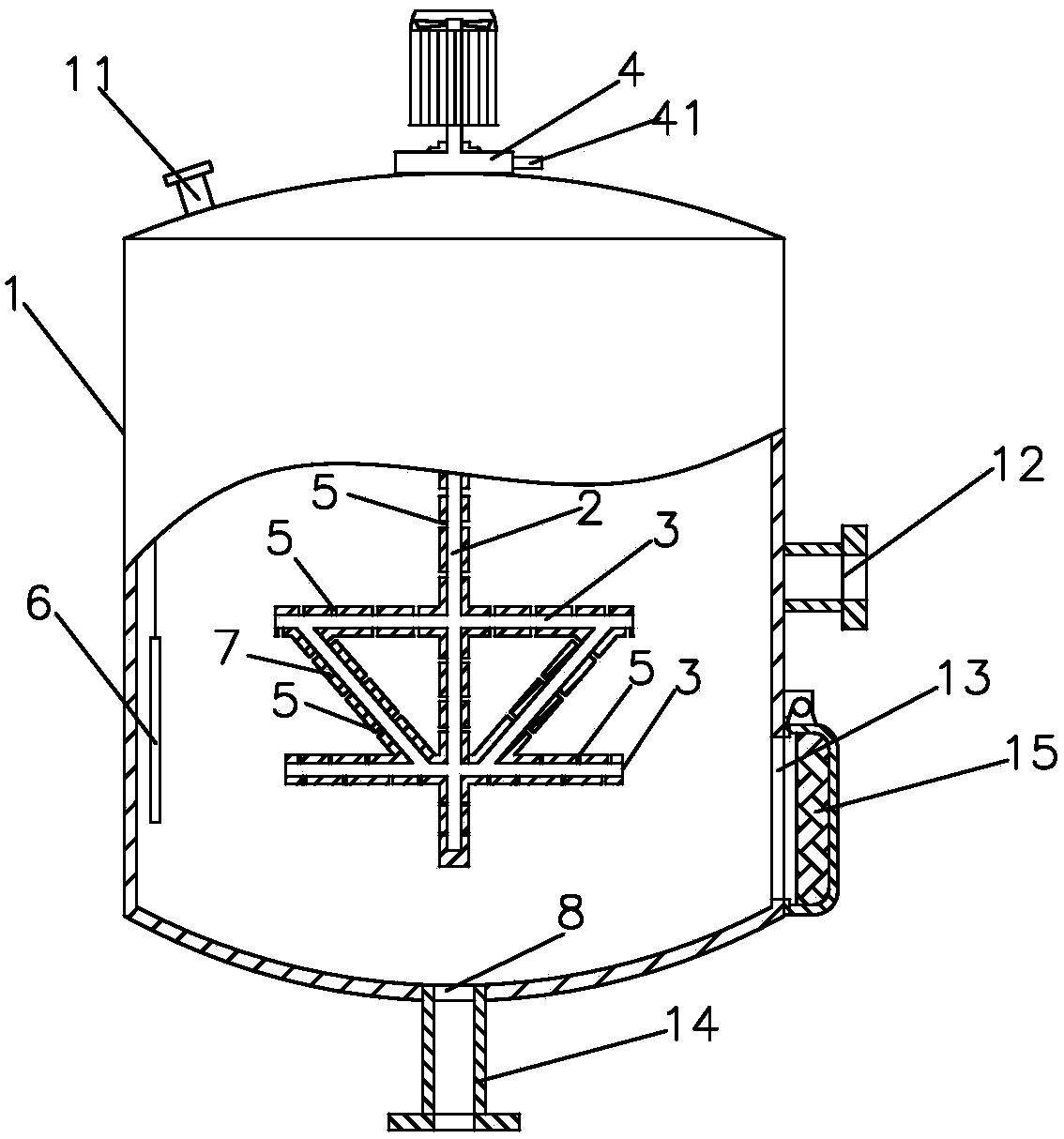

1.一种聚合硫酸铁处理铜业废水的装置，其特征在于：包括反应器(1)和设置在所述反应器(1)内的搅拌装置;所述的搅拌装置包括空心搅拌轴(2)和安装在所述空心搅拌轴(2)上的若干空心搅拌桨(3)，所述的空心搅拌轴(2)和空心搅拌桨(3)内部空心结构连通;所述空心搅拌轴(2)上转动密封设置有加料套(4)，所述的加料套(4)上设置有与所述空心搅拌轴(2)的空心结构连通的加料口(41);
所述空心搅拌轴(2)和空心搅拌桨(3)上均设置有若干进液口(5)，由反应器(1)底部向上所述进液口(5)的口径逐渐增大;所述反应器(1)上部设置有加药口(11);所述的反应器(1)侧壁上设置有出水口(12)，所述出水口(12)设置有阀门;所述的反应器(1)侧壁下部设置有清理口(13)，所述清理口(13)外部设置有挡板(15)，所述挡板(15)与所述反应器(1)侧壁铰接，在反应过程中所述挡板(15)与所述反应器(1)侧壁密封设置，所述出水口(12)位于所述清理口(13)上方。
2.根据权利要求1所述的聚合硫酸铁处理铜业废水的装置，其特征在于：所述的出水口(12)距离所述反应器(1)底部的高度为反应器(1)总高度的1/2。
3.根据权利要求1所述的聚合硫酸铁处理铜业废水的装置，其特征在于：所述的反应器(1)底部设置有排水口(14)，所述的排水口(14)内设置有过滤膜(8)。
4.根据权利要求1所述的聚合硫酸铁处理铜业废水的装置，其特征在于：所述的反应器(1)内设置有pH在线检测装置(6)。
5.根据权利要求1所述的聚合硫酸铁处理铜业废水的装置，其特征在于：所述的空心搅拌桨(3)数量为两个，两个所述空心搅拌桨(3)设置在空心搅拌轴(2)的不同高度上。
6.根据权利要求5所述的聚合硫酸铁处理铜业废水的装置，其特征在于：两个所述空心搅拌桨(3)之间设置有空心支撑杆(7)，所述支撑杆(7)内的空心结构与两个所述空心搅拌桨(3)内的空心结构连通，所述支撑杆(7)上也设置有若干进液口(5)。
说明书
聚合硫酸铁处理铜业废水的装置
技术领域
本实用新型属于废水处理技术领域，尤其涉及一种聚合硫酸铁处理铜业废水的装置。
背景技术
絮凝剂主要是带有正(负)电性的基团和一些水中带有负(正)电性难于分离的一些粒子或者颗粒，降低其电势，使其处于不稳定状态，并利用其聚合性质使得这些颗粒集中，并通过物理或化学方法分离出来。聚合硫酸铁是常用的絮凝剂。
通常是将絮凝剂直接加入废水中，但是这种添加方式使得反应基本集中在液体表面，使得絮凝剂作用效果大大降低。为了克服上述问题，中国专利CN203683189U中公开了一种絮凝剂的添加装置，其在反应池底部设置盘管，由盘管向废水中加入絮凝剂，这种方式一定程度上提高了絮凝剂的作用效率，但是，絮凝剂集中在反应池底部，其中絮凝剂是靠搅拌器使得其与废水充分反应，若絮凝剂不能够很好的在废水中分散，则废水处理效果将大大降低。
实用新型内容
本实用新型的目的是克服现有技术存在絮凝剂不能很好的在废水中分散的缺陷，提供一种聚合硫酸铁处理铜业废水的装置。
本实用新型解决其技术问题所采用的技术方案是：一种聚合硫酸铁处理铜业废水的装置，包括反应器和设置在所述反应器内的搅拌装置;所述的搅拌装置包括空心搅拌轴和安装在所述空心搅拌轴上的若干空心搅拌桨，所述的空心搅拌轴和空心搅拌桨内部空心结构连通;所述空心搅拌轴上转动密封设置有加料套，所述的加料套上设置有与所述空心搅拌轴的空心结构连通的加料口;
所述空心搅拌轴和空心搅拌桨上均设置有若干进液口，由反应器底部向上所述进液口的口径逐渐增大;所述反应器上部设置有加药口;所述的反应器侧壁上设置有出水口，所述出水口设置有阀门;所述的反应器侧壁下部设置有清理口，所述清理口外部设置有挡板，所述挡板与所述反应器侧壁铰接，在反应过程中所述挡板与所述反应器侧壁密封设置，所述出水口位于所述清理口上方。
作为优选，所述的出水口距离所述反应器底部的高度为反应器总高度的1/2。经沉淀后清水位于反应器中上部,利用出水口能够有效将清水排出反应器。
作为优选，所述的反应器底部设置有排水口，所述的排水口内设置有过滤膜。在反应器中沉淀过多时，可以打开排水口，将反应器内反应过后的水排出，而沉淀则被过滤膜过滤留在反应器内，最终人工将反应器内沉淀去除。
作为优选，为有效监控反应器内pH值，所述的反应器内设置有pH在线检测装置。
作为优选，所述的空心搅拌桨数量为两个，两个所述空心搅拌桨设置在空心搅拌轴的不同高度上。利用两个空心搅拌桨不仅能够将反应器内废水搅拌均匀，而且能够将空心搅拌轴内的絮凝剂溶液分布至反应器内废水的不同高度上，优化了絮凝剂的分布。
作为优选，两个所述空心搅拌桨之间设置有空心支撑杆，所述支撑杆内的空心结构与两个所述空心搅拌桨内的空心结构连通，所述支撑杆上也设置有若干进液口。利用支撑杆不仅能够起到搅拌作用，而且进一步优化了絮凝剂在废水中的分布。
有益效果：本申请中利用搅拌装置的加入絮凝剂，在加入絮凝剂的同时优化了絮凝剂在废水中的分布，边加入边搅拌使得絮凝剂在废水中分布更均匀;另外，由于絮凝剂加入与废水反应后即形成絮凝沉淀，在重力作用下有下降的趋势，因此将进液口的口径设置为由反应器底部向上逐渐增大，使得反应器底部加入的絮凝剂少于反应器上部的絮凝剂，而上部絮凝剂形成沉淀下降过程中仍然可以发挥作用，使得絮凝剂充分反应，节省絮凝剂用量。
