申请日2016.02.25
公开(公告)日2016.07.27
IPC分类号C02F9/04
摘要
本实用新型公开了一种小型化工高效减振污水处理系统，包括反应池、底座和盖板，反应池下端设有底座，底座内部中间设有旋转电机，旋转电机外侧设有散热减振装置，旋转电机上方设有转轴，转轴外部套有第一轴套，第一轴套外部设有盘状释放器，盘状释放器上方设有导流腔，反应池左端上方设有进水口，进水口右方设有隔板，反应池上侧设有盖板，盖板左端设有进料口，进料口右方设有驱动电机,驱动电机右端设有丝杆，丝杆上设有第二轴套，第二轴套下方设有刮泥装置，反应池右端设有二次净化池。本实用新型通过散热减振装置、丝杆、盘状释放器和空气净化装置的设置，有效地提高了工作效率，减少了环境污染，增加了机械化水平，保障了职工的工作环境。

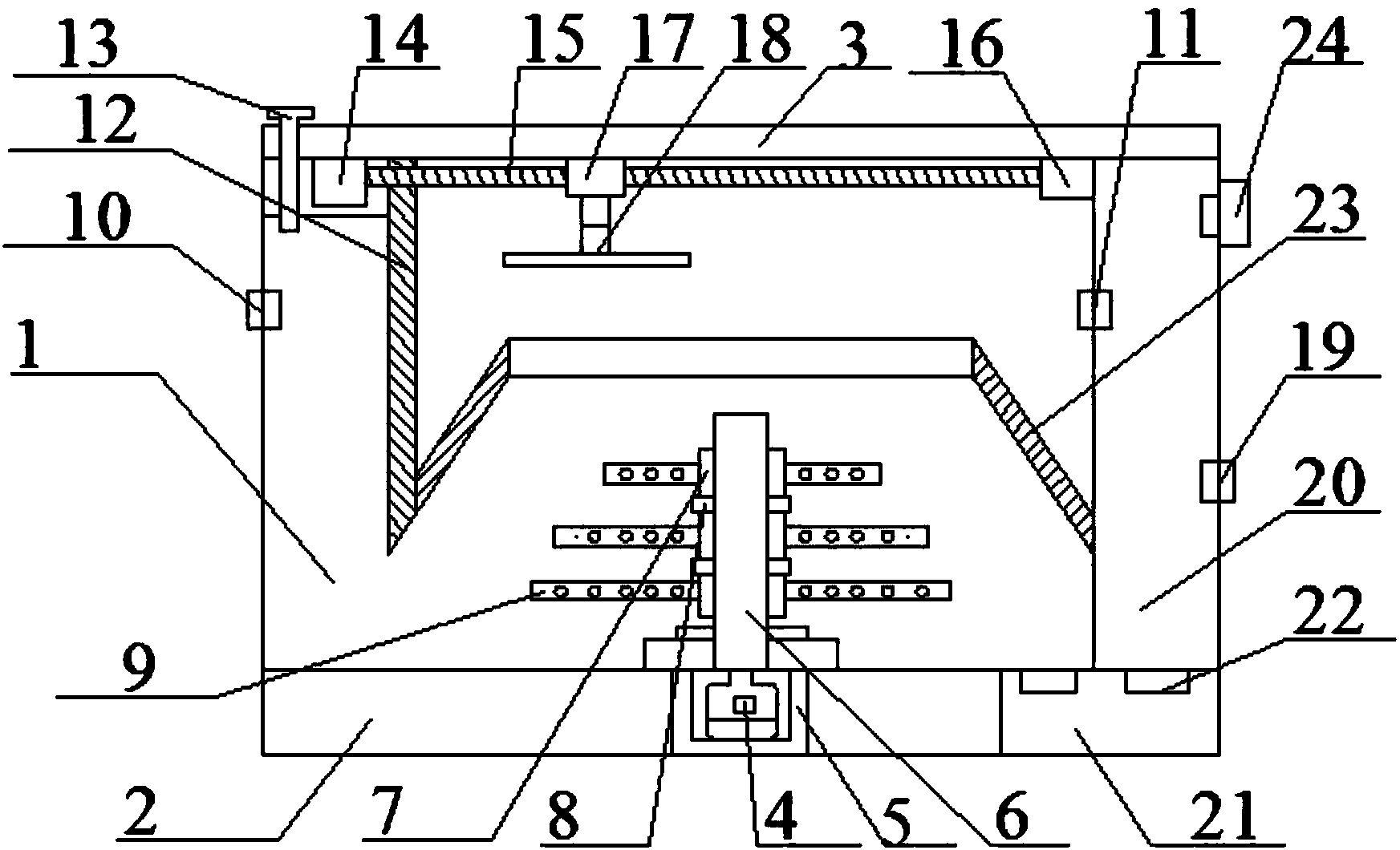

摘要附图
权利要求书
1.一种小型化工高效减振污水处理系统，包括反应池(1)、底座(2)和盖板(3)，其特征在于，所述反应池(1)下端设有底座(2)，所述底座(2)内部中间设有旋转电机(4)，所述旋转电机(4)外侧设有散热减振装置(5)，所述散热减振装置(5)包括支撑板(50)、连接头(51)、连接杆(52)、限位杆(53)、支撑块(54)、橡胶底座(55)、散热片(56)、散热风扇(57)、连接块(58)和螺纹孔(59)，所述支撑板(50)左右两端分别设有连接头(51)，左端的连接头(51)左端设有连接杆(52)和限位杆(53)，所述连接杆(52)上方设有限位杆(53)，所述连接杆(52)外部套有支撑块(54)，所述支撑块(54)下侧设有橡胶底座(55)，所述支撑板(50)左右两端设有散热片(56)和散热风扇(57)，所述散热风扇(56)外部设有散热片(57)，所述散热片(57)上端外部设有连接块(58)，所述连接块(58)内部设有螺纹孔(59)，所述旋转电机(4)上方设有转轴(6)，所述转轴(6)外部套有第一轴套(7)，所述第一轴套(7)之间设有限位套(8)，所述第一轴套(7)外部设有盘状释放器(9)，所述盘状释放器(9)上方设有导流腔(23)，所述反应池(1)左端上方设有进水口(10)，所述进水口(10)右方设有隔板(12)，所述反应池(1)上侧设有盖板(3)，所述盖板(3)左端设有进料口(13)，所述进料口(13)右方设有驱动电机(14)，所述驱动电机(14)右端设有丝杆(15)，所述丝杆(15)右端设有支撑座(16)，所述丝杆(15)上设有第二轴套(17)，所述第二轴套(17)下方设有刮泥装置(18)，所述反应池(1)右端上方设有第一出水口(11)，所述反应池(1)右端设有二次净化池(20)，所述二次净化池(20)右端下方设有第二出水口(19)，所述第二出水口(19)上方设有空气净化装置(24)，所述反应池(1)和二次净化池(20)右端下方设有排泥口(22)，所述排泥口(22)下方设有储泥池(21)。
2.根据权利要求1所述的一种小型化工高效减振污水处理系统，其特征在于，所述驱动电机(14)外部设有消音罩。
3.根据权利要求1所述的一种小型化工高效减振污水处理系统，其特征在于，所述盘状释放器(9)从下往上直径依次变小。
4.根据权利要求1所述的一种小型化工高效减振污水处理系统，其特征在于，所述导流腔(23)为倒锥形，且中部为开口。
说明书
一种小型化工高效减振污水处理系统
技术领域
本实用新型涉及一种化工设备，具体是一种小型化工高效减振污水处理系统。
背景技术
聚氨酯树脂、聚氨酯固化剂、工业漆和乳胶漆的生产过程中会产生少量废水，生产设备在清洗过程中也会产生少量的废水，这些废水虽然不多，但直接排放至外界仍然会产生一定的污染，而现有的化工废水装置一般都为较为庞大，耗能也较高，并不适用于生产上述产品的厂家的使用，加之现有的小型排污系统，机械化水平较低，且在搅拌沉淀过程中，会产生有害气体，气体挥发造成环境污染，仪器在工作过程中会产生大量的热量和噪音，这样对工作人员身体健康造成一定的危害。
实用新型内容
本实用新型的目的在于提供一种小型化工高效减振污水处理系统，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种小型化工高效减振污水处理系统，包括反应池、底座和盖板，所述反应池下端设有底座，所述底座内部中间设有旋转电机，所述旋转电机外侧设有散热减振装置，所述散热减振装置包括支撑板、连接头、连接杆、限位杆、支撑块、橡胶底座、散热片、散热风扇、连接块和螺纹孔，所述支撑板左右两端分别设有连接头，左端的连接头左端设有连接杆和限位杆，所述连接杆上方设有限位杆，所述连接杆外部套有支撑块，所述支撑块下侧设有橡胶底座，所述支撑板左右两端设有散热片和散热风扇，所述散热风扇外部设有散热片，所述散热片上端外部设有连接块，所述连接块内部设有螺纹孔，所述旋转电机上方设有转轴，所述转轴外部套有第一轴套，所述第一轴套之间设有限位套，所述第一轴套外部设有盘状释放器，所述盘状释放器上方设有导流腔，所述反应池左端上方设有进水口，所述进水口右方设有隔板，所述反应池上侧设有盖板，所述盖板左端设有进料口，所述进料口右方设有驱动电机，所述驱动电机右端设有丝杆，所述丝杆右端设有支撑座，所述丝杆上设有第二轴套，所述第二轴套下方设有刮泥装置，所述反应池右端上方设有第一出水口，所述反应池右端设有二次净化池，所述二次净化池右端下方设有第二出水口，所述第二出水口上方设有空气净化装置，所述反应池和二次净化池右端下方设有排泥口，所述排泥口下方设有储泥池。
作为本实用新型进一步的方案：所述驱动电机外部设有消音罩。
作为本实用新型进一步的方案：所述盘状释放器从下往上直径依次变小。
作为本实用新型再进一步的方案：所述导流腔为倒锥形，且中部为开口。
与现有技术相比，本实用新型的有益效果是：一种小型化工高效减振污水处理系统，包括反应池、底座和盖板，反应池下端设有底座，底座内部中间设有旋转电机，旋转电机外侧设有散热减振装置，通过散热减振装置的设置，可以使旋转电机在工作过程中快速散热，降低了电机工作过程中产生的振动，从而达到了消音的目的，增加了旋转电机的使用寿命，旋转电机上方设有转轴，转轴外部套有第一轴套，第一轴套之间设有限位套，第一轴套外部设有盘状释放器，盘状释放器从下往上直径依次变小，从而提高了工作效率，节约了成本和时间，盘状释放器上方设有导流腔，进水口右方设有隔板，反应池上侧设有盖板，所述盖板左端设有进料口，进料口右方设有驱动电机，驱动电机右端设有丝杆，丝杆右端设有支撑座，丝杆上设有第二轴套，第二轴套下方设有刮泥装置，通过驱动电机和丝杆的设置，有效地提高了机械化水平，到达了仪器的密封条件，防止产生的有害气体污染环境，所述反应池右端上方设有第一出水口，所述反应池右端设有二次净化池，第二出水口上方设有空气净化装置，防止污水净化过程中产生有害气体，污染环境。
