申请日2016.03.08
公开(公告)日2016.07.27
IPC分类号C02F3/30; C02F11/12
摘要
本实用新型公开了一种全效综合水处理设备，包括厌氧箱、好氧箱、沉淀箱、污泥收集箱、水过滤箱、进水管、出水管、风机、导风管、污泥管、污泥泵、第一通水管、第二通水管和搅拌装置，厌氧箱设于好氧箱的上端，好氧箱下端设有底端成锥形的沉淀箱，沉淀箱下端连接污泥收集箱，沉淀箱侧部通过出水管连接水过滤箱，厌氧箱连接进水管，沉淀箱下部通过污泥管连接厌氧箱，污泥管上设有污泥泵，厌氧箱通过第一通水管连接好氧箱，好氧箱通过第二通水管连接沉淀箱，好氧箱内设有横向设置的搅拌装置，污泥收集箱一侧部连接风机，污泥收集箱另一侧部通过导风管连接好氧箱。本实用新型结构简单，使用方便，回收完全，污染小，工作效率高。
权利要求书
1.一种全效综合水处理设备，其特征在于：包括厌氧箱、好氧箱、沉淀箱、污泥收集箱、水过滤箱、进水管、出水管、风机、导风管、污泥管、污泥泵、第一通水管、第二通水管和搅拌装置，所述厌氧箱设于所述好氧箱的上端，所述好氧箱下端设有底端成锥形的沉淀箱，所述沉淀箱下端连接污泥收集箱，所述沉淀箱侧部通过出水管连接水过滤箱，所述厌氧箱连接进水管，所述沉淀箱下部通过污泥管连接厌氧箱，所述污泥管上设有污泥泵，所述厌氧箱通过第一通水管连接好氧箱，所述好氧箱通过第二通水管连接沉淀箱，所述好氧箱内设有横向设置的搅拌装置，所述污泥收集箱一侧部连接风机，所述污泥收集箱另一侧部通过导风管连接好氧箱。
2.如权利要求1所述的全效综合水处理设备，其特征在于：还包括混合箱，所述好氧箱侧部设有混合箱，所述第一通水管和导风管均连接混合箱，所述混合箱连接所述好氧箱。
3.如权利要求2所述的全效综合水处理设备，其特征在于：还包括废气过滤箱，所述好氧箱上端通过管道连接废气过滤箱。
4.如权利要求3所述的全效综合水处理设备，其特征在于：还包括加热装置，所述污泥收集箱底部设有加热装置。
说明书
一种全效综合水处理设备
技术领域
本实用新型涉及污水处理技术领域，更具体地说，涉及一种全效综合水处理设备。
背景技术
随着社会的发展，环境中水资源的的污染状况也随之严重，迫切的需要掌握适合时代发展的污水处理技术并实现再利用，以缓解水资源的短缺状况。目前污水处理方法可分为传统活性污泥法、氧化沟工艺、生物滤池法、生物接触氧化法等。而传统的活性污泥法在进行污水处理时，会产生大量污泥和废气，如果不能进行及时的处理，直接排放到环境中，会造成土壤环境和大气环境的污染，影响附近人员的身体健康。
因此，由于现有技术中存在上述的技术缺陷，是本领域内技术人员亟待解决的技术问题。
实用新型内容
本实用新型的目的为提供一种全效综合水处理设备，旨在解决现有技术中存在的在污水处理过程中产生的污泥和废气的排放影响周围环境的问题。
为实现上述目的，本实用新型提供如下技术方案：

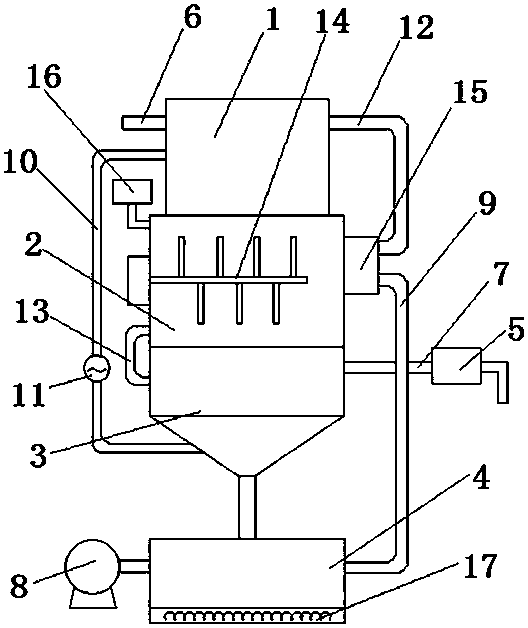

一种全效综合水处理设备，包括厌氧箱、好氧箱、沉淀箱、污泥收集箱、水过滤箱、进水管、出水管、风机、导风管、污泥管、污泥泵、第一通水管、第二通水管和搅拌装置，所述厌氧箱设于所述好氧箱的上端，所述好氧箱下端设有底端成锥形的沉淀箱，所述沉淀箱下端连接污泥收集箱，所述沉淀箱侧部通过出水管连接水过滤箱，所述厌氧箱连接进水管，所述沉淀箱下部通过污泥管连接厌氧箱，所述污泥管上设有污泥泵，所述厌氧箱通过第一通水管连接好氧箱，所述好氧箱通过第二通水管连接沉淀箱，所述好氧箱内设有横向设置的搅拌装置，所述污泥收集箱一侧部连接风机，所述污泥收集箱另一侧部通过导风管连接好氧箱。
优选的，还包括混合箱，所述好氧箱侧部设有混合箱，所述第一通水管和导风管均连接混合箱，所述混合箱连接所述好氧箱。
优选的，还包括废气过滤箱，所述好氧箱上端通过管道连接废气过滤箱。
优选的，还包括加热装置，所述污泥收集箱底部设有加热装置。
本实用新型的有益之处在于：通过在污水处理设备中增设污泥收集利用装置和废气过滤装置，从而实现了在污水处理过程中，对污泥和废气的回收和处理，降低污泥和废气排放对周围环境的影响。本实用新型结构简单，使用方便，回收完全，污染小，工作效率高。
