申请日2016.03.08
公开(公告)日2016.07.27
IPC分类号C02F9/14
摘要

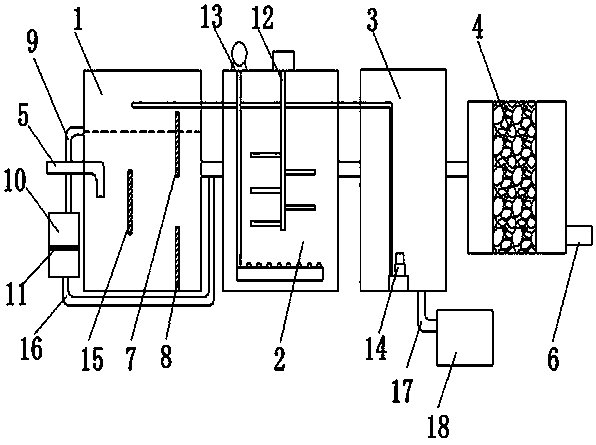

本实用新型公开了一种高悬浮物污水处理设备，包括厌氧箱、好氧箱、沉淀箱、过滤箱、进水管、出水管、上部挡板、下部挡板、收集管、悬物收集箱、过滤网、搅拌装置、鼓风装置和污泥泵，厌氧箱、好氧箱、沉淀箱和过滤箱依次串联设置，厌氧箱连接进水管，过滤箱连接出水管，厌氧箱内底部设有竖直的下部挡板，下部挡板上方设有上部挡板，上部挡板最高处高于水面，上部挡板和下部挡板之间留有过水通道，厌氧箱侧部水面处连接收集管，收集管与进水管设于同侧，收集管连接悬物收集箱，悬物收集箱内设有过滤网，好氧箱内设有搅拌装置和鼓风装置，沉淀箱内设有污泥泵。本实用新型结构简单，使用方便，悬浮物除去容易，设备运行稳定，工作效率高。
权利要求书
1.一种高悬浮物污水处理设备，其特征在于：包括厌氧箱、好氧箱、沉淀箱、过滤箱、进水管、出水管、上部挡板、下部挡板、收集管、悬物收集箱、过滤网、搅拌装置、鼓风装置和污泥泵，所述厌氧箱、好氧箱、沉淀箱和过滤箱依次串联设置，所述厌氧箱连接进水管，所述过滤箱连接出水管，所述厌氧箱内底部设有竖直的下部挡板，所述下部挡板上方设有上部挡板，所述上部挡板最高处高于水面，所述上部挡板和下部挡板之间留有过水通道，所述厌氧箱侧部水面处连接收集管，所述收集管与所述进水管设于同侧，所述收集管连接悬物收集箱，所述悬物收集箱内设有过滤网，所述好氧箱内设有搅拌装置和鼓风装置，所述沉淀箱内设有污泥泵。
2.如权利要求1所述的高悬浮物污水处理设备，其特征在于：还包括中部挡板，所述中部挡板设于所述厌氧箱中部，所述中部挡板上方和下方均留有过水通道。
3.如权利要求2所述的高悬浮物污水处理设备，其特征在于：还包括回流管，所述回流管一端连接所述悬物收集箱下部，所述回流管另一端连接所述好氧箱。
4.如权利要求1至3中任一项所述的高悬浮物污水处理设备，其特征在于：还包括污泥收集管和污泥收集箱，所述沉淀箱下端设有污泥收集管，所述污泥收集管连接所述污泥收集箱。
说明书
一种高悬浮物污水处理设备
技术领域
本实用新型涉及污水处理技术领域，更具体地说，涉及一种高悬浮物污水处理设备。
背景技术
随着社会的发展，环境中水资源的的污染状况也随之严重，迫切的需要掌握适合时代发展的污水处理技术并实现再利用，以缓解水资源的短缺状况。目前污水处理方法可分为传统活性污泥法、氧化沟工艺、生物滤池法、生物接触氧化法等。现有污水处理过程中，会在污水中夹杂一些密度比水下的悬浮物，如果在污水处理的前期将悬浮物进行处理，则会通过管道一直通入到后续的污水处理设备中，在输送过程中，会有一些悬浮物残留在管道上，成年累月容易导致污水处理管道堵塞，悬浮物随处理后污水进入其他设备，将影响设备性能，进而引起其他故障，严重时造成停工。
因此，由于现有技术中存在上述的技术缺陷，是本领域内技术人员亟待解决的技术问题。
实用新型内容
本实用新型的目的为提供一种高悬浮物污水处理设备，旨在解决现有技术中存在的
为实现上述目的，本实用新型提供如下技术方案：
一种高悬浮物污水处理设备，包括厌氧箱、好氧箱、沉淀箱、过滤箱、进水管、出水管、上部挡板、下部挡板、收集管、悬物收集箱、过滤网、搅拌装置、鼓风装置和污泥泵，所述厌氧箱、好氧箱、沉淀箱和过滤箱依次串联设置，所述厌氧箱连接进水管，所述过滤箱连接出水管，所述厌氧箱内底部设有竖直的下部挡板，所述下部挡板上方设有上部挡板，所述上部挡板最高处高于水面，所述上部挡板和下部挡板之间留有过水通道，所述厌氧箱侧部水面处连接收集管，所述收集管与所述进水管设于同侧，所述收集管连接悬物收集箱，所述悬物收集箱内设有过滤网，所述好氧箱内设有搅拌装置和鼓风装置，所述沉淀箱内设有污泥泵。
优选的，还包括中部挡板，所述中部挡板设于所述厌氧箱中部，所述中部挡板上方和下方均留有过水通道。
优选的，还包括回流管，所述回流管一端连接所述悬物收集箱下部，所述回流管另一端连接所述好氧箱。
优选的，还包括污泥收集管和污泥收集箱，所述沉淀箱下端设有污泥收集管，所述污泥收集管连接所述污泥收集箱。
本实用新型的有益之处在于：通过在厌氧箱上设置除悬浮物的设备，能够在污水处理的初期即将悬浮物除去，保护后续管道和处理设备的安全，提高运行稳定性;并可将在悬浮物处理时流出的水进行回流，通入到好氧箱内进行继续处理，提高了污水处理的效率。本实用新型结构简单，使用方便，悬浮物除去容易，设备运行稳定，工作效率高。
