申请日2016.03.08
公开(公告)日2016.07.20
IPC分类号C02F9/04
摘要

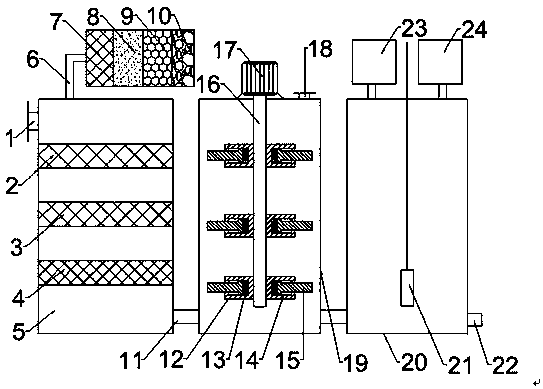

一种用于污水处理的一体化设备，包括过滤箱，所述过滤箱内从上至下依次设有一级筛网、二级筛网和三级筛网，一级筛网、二级筛网和三级筛网的网眼直径依次减小，所述过滤箱的顶部设有排气管，所述排气管的另一端连接有气体处理装置，所述气体处理装置包括从左至右设置的光触媒填料层、光氧催化氧化层、电磁粉填料层和活性炭过滤层;所述过滤箱的底部通过管道连接有絮凝箱，所述絮凝箱内设有搅拌轴，搅拌轴的顶端与位于絮凝箱上方的电机相连接。本实用新型的有益效果是依次设置有过滤箱、絮凝箱和酸碱调节箱对污水进行依次的净化处理，其一体化程度高，有效提高了污水的处理效果和处理效率。
权利要求书
1.一种用于污水处理的一体化设备，包括过滤箱，其特征在于，所述过滤箱内从上至下依次设有一级筛网、二级筛网和三级筛网，一级筛网、二级筛网和三级筛网的网眼直径依次减小，所述过滤箱的顶部设有排气管，所述排气管的另一端连接有气体处理装置，所述气体处理装置包括从左至右设置的光触媒填料层、光氧催化氧化层、电磁粉填料层和活性炭过滤层;所述过滤箱的底部通过管道连接有絮凝箱，所述絮凝箱内设有搅拌轴，搅拌轴的顶端与位于絮凝箱上方的电机相连接，所述搅拌轴上设有搅拌装置，搅拌装置包括均匀设置在搅拌轴上的若干安装柱，所述安装柱远离搅拌轴的一端开设有凹槽，所述凹槽内设有滑移柱，滑移柱与凹槽的底部之间通过复位弹簧连接，絮凝箱顶部还设有加药口;所述絮凝箱通过管道与酸碱调节箱相连通，酸碱调节箱内设有PH计，酸碱调节箱的顶部通过管道连接有酸性储箱，酸碱调节箱的顶部通过管道还连接有碱性储箱。
2.根据权利要求1所述的一种用于污水处理的一体化设备，其特征在于，所述过滤箱的顶部设有进液口。
3.根据权利要求1所述的一种用于污水处理的一体化设备，其特征在于，所述光触媒填料层内填充有二氧化钛光触媒微粒。
4.根据权利要求1所述的一种用于污水处理的一体化设备，其特征在于，所述光氧催化氧化层内设置有紫外线低气压放电管。
5.根据权利要求1所述的一种用于污水处理的一体化设备，其特征在于，所述酸碱调节箱的底部设有出液口。
说明书
一种用于污水处理的一体化设备
技术领域
本实用新型涉及化工污水处理技术领域，具体涉及一种用于污水处理的一体化设备。
背景技术
化工生产污水就是在化工生产中排放出的工艺废水、冷却水、废弃洗涤水、设各及场地冲洗水等废水。这些废水如果不经过处理而排放，会造成水体的不同性质和不同程度的污染，从而危害人类的健康，影响工农业的生产。
在现有技术中，一体化污水处理设备存在集成化程度低、运行成本高和处理效果差等缺点，难以满足目前的污水处理，应用前景不广泛;此外，化工污水中往往会存在较多的刺激性气味，如甲醛、二氧化硫等刺激性气体，这些气体若直接排出则会对环境产生较大的影响。
实用新型内容
本实用新型的目的在于提供一种用于污水处理的一体化设备，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种用于污水处理的一体化设备，包括过滤箱，所述过滤箱内从上至下依次设有一级筛网、二级筛网和三级筛网，一级筛网、二级筛网和三级筛网的网眼直径依次减小，所述过滤箱的顶部设有排气管，所述排气管的另一端连接有气体处理装置，所述气体处理装置包括从左至右设置的光触媒填料层、光氧催化氧化层、电磁粉填料层和活性炭过滤层;所述过滤箱的底部通过管道连接有絮凝箱，所述絮凝箱内设有搅拌轴，搅拌轴的顶端与位于絮凝箱上方的电机相连接，所述搅拌轴上设有搅拌装置，搅拌装置包括均匀设置在搅拌轴上的若干安装柱，所述安装柱远离搅拌轴的一端开设有凹槽，所述凹槽内设有滑移柱，滑移柱与凹槽的底部之间通过复位弹簧连接，絮凝箱顶部还设有加药口;所述絮凝箱通过管道与酸碱调节箱相连通，酸碱调节箱内设有PH计，酸碱调节箱的顶部通过管道连接有酸性储箱，酸碱调节箱的顶部通过管道还连接有碱性储箱。
作为本实用新型进一步的方案：所述过滤箱的顶部设有进液口。
作为本实用新型再进一步的方案：所述光触媒填料层内填充有二氧化钛光触媒微粒。
作为本实用新型再进一步的方案：所述光氧催化氧化层内设置有紫外线低气压放电管。
作为本实用新型再进一步的方案：所述酸碱调节箱的底部设有出液口。
本实用新型的有益效果是依次设置有过滤箱、絮凝箱和酸碱调节箱对污水进行依次的净化处理，其一体化程度高，有效提高了污水的处理效果和处理效率。
