申请日2016.03.15
公开(公告)日2016.07.20
IPC分类号A01K31/00
摘要
一种利用饮水管线废水降温的种鸭运动场，场地上对应饮水管线设置有废水收集槽，种鸭运动区硬化地面上方依次铺设降温管、栅网和细砂，场地外侧设有废水池。开设在废水收集槽的降温管入口端，通过循环水泵将废水泵入降温管流动，于开设在废水池的降温管出口端流出。本实用新型利用饮水管线上产生的废水，降温运动场地面，优化种鸭运动环境;通过废水池收集换热后的废水，再用于浇灌遮阴植物或冲洗运动场等其他用途，从而提高水资源利用率，减少生产成本。
权利要求书

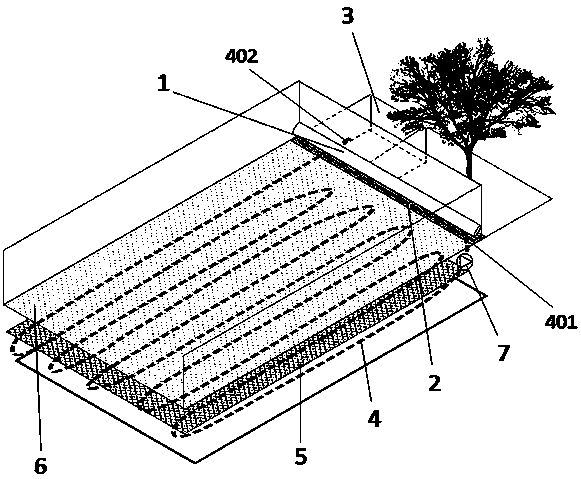

1.一种利用饮水管线废水降温的种鸭运动场，其特征在于，包括饮水管道(1)、废水收集槽(2)、废水池(3)和降温管(4)，所述饮水管道(1)沿运动场内墙壁设置，所述废水收集槽(2)设置于所述饮水管道(1)下方地面处，所述降温管(4)覆盖于运动场地面上，入口端(401)连入所述废水收集槽(2)，出口端(402)连入废水池(3)。
2.根据权利要求1所述的一种利用饮水管线废水降温的种鸭运动场，其特征在于，所述降温管(4)上依次覆盖栅网(5)和细砂(6)。
3.根据权利要求1所述的一种利用饮水管线废水降温的种鸭运动场，其特征在于，所述降温管入口端(401)设有循环水泵(7)。
说明书
一种利用饮水管线废水降温的种鸭运动场
技术领域
本实用新型涉及水禽养殖领域，尤其是一种利用饮水管线废水降温的种鸭运动场。
背景技术
传统的种鸭水洗浴饲养模式因严重污染水体，而被无水旱地圈养的饲养模式所代替。使用运动场代替水体，能够节约用水、减少污染，并降低病毒传播。但夏季运动场地面吸热严重，不利于种鸭活动。现有解决方案中，多采用遮阴、喷水的方法，降温效果较差，不能快速缓解地面高温。现有技术中，未见解决上述问题的方案。
实用新型内容
本实用新型提供一种利用饮水管线废水降温的种鸭运动场，通过设置降温管收集水槽处废水，用以对运动场降温，以解决夏季运动场地面过热问题。进一步收集降温废水，用于浇灌遮阴植物，或冲洗运动场，以节约水资源，降低生产成本。
为了实现本实用新型的目的，拟采用以下技术：
一种利用饮水管线废水降温的种鸭运动场，其特征在于，包括饮水管道、废水收集槽、废水池和降温管，所述饮水管道沿运动场内墙壁设置，所述废水收集槽设置于所述饮水管道下方地面处，所述降温管呈S形覆盖于地面上，入口端连入所述废水收集槽，出口端连入废水池。
进一步，所述降温管上方依次覆盖栅网和细砂，
进一步，所述降温管入口端设有循环水泵。
本实用新型的有益效果是：
将饮水管道上产生的废水通入降温管中，用以对运动场地面降温，优化夏季种鸭运动环境。换热后的废水再回收，用于浇灌遮荫植物或冲洗运动场等其他用途，节约水资源。
