申请日2016.03.15
公开(公告)日2016.08.03
IPC分类号C02F9/02; C02F103/28
摘要

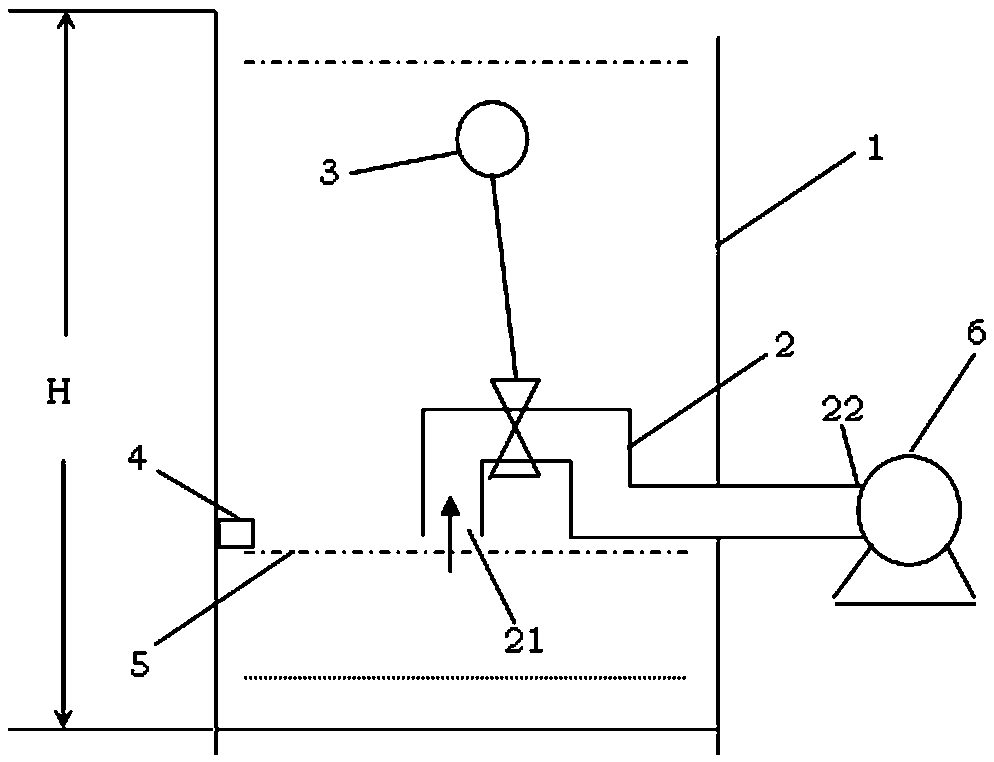

本实用新型所涉及的一种用于造纸废水处理的浮吸装置，因为出水管伸入调节池的侧壁，出水管的进水端位于调节池高度的1/5处且管口朝向调节池的底部，出水管的进水端与出水端处于同一水平高度，光控开关安装在调节池高度的1/5处且与泵连接，能够检测出水管的进水端处废水的清澈度，并能够根据清水的清澈程度控制泵开始运行，从而将调节池中出水管的进水端以上的清水抽送至过滤池，浮球开关3设置在出水管上且与泵连接，能够根据调节池的液位高度控制泵停止运行，因此，本实用新型的一种用于造纸废水处理的浮吸装置能够自动将调节池中的上层清水与下层污水分离，节省了人力和生产成本。
权利要求书
1.一种用于造纸废水处理的浮吸装置，安装在调节池内，其特征在于，包括：出水管、浮球开关、光控开关以及泵;其中，所述出水管穿过所述调节池的侧壁，所述出水管的进水端位于所述调节池内且管口朝向所述调节池的底部，所述出水管的出水端位于所述调节池外且与所述泵相连接，所述光控开关安装在所述调节池内且与所述泵相连接，所述浮球开关安装在所述出水管上且与所述泵相连接。
2.根据权利要求1所述的一种用于造纸废水处理的浮吸装置，其特征在于：其中，所述出水管与所述调节池的侧壁之间密封连接。
3.根据权利要求1所述的一种用于造纸废水处理的浮吸装置，其特征在于：其中，所述出水管的进水端设置在所述调节池高度的五分之一处。
4.根据权利要求3所述的一种用于造纸废水处理的浮吸装置，其特征在于：其中，所述光控开关、所述出水管的进水端和所述出水管的出水端位于同一水平高度。
说明书
一种用于造纸废水处理的浮吸装置
技术领域
本实用新型属于造纸设备技术领域，具体涉及一种用于造纸废水处理的浮吸装置。
背景技术
随着我国经济的增长，人口的增加，用水越来越紧张。水，特别是清洁的地表水及地下水已成为国家经济快速增长和人民生产生活中稀缺的珍贵资源。为此，国家对水资源的保护也更加严格。
我国进口的竹木类原浆量越来越大，普遍存在一个使用这类原浆料抄纸染色产生大量生产性染色废水的现实。染色废水主要来自企业抄纸艺中的压榨工序，以及更换不同染色剂时对相应设备清洗所产生的染色废水。造纸工艺在废水处理过程中如果废水全部先由气浮机处理，然后再用过滤池过滤，不仅处理效率低，而且处理成本高，因此，改进的废水处理工艺中将废水先经过调节池，在调节池中的染色废水经絮凝沉淀后，分为两层，上层清水抽入过滤池处理，下层污水抽入气浮机处理，但是，此分离操作完全由人工进行操作费时费力，并且提高了人力成本。
发明内容
本实用新型的目的在于提供一种能够自动将调节池中的上层清水与下层污水分离的一种用于造纸废水处理的浮吸装置。
本实用新型提供了一种用于造纸废水处理的浮吸装置，安装在调节池内，其特征在于，包括：出水管、浮球开关、光控开关以及泵，其中，出水管穿过调节池的侧壁，出水管的进水端位于调节池内且管口朝向调节池的底部，出水管的出水端位于调节池外且与泵相连接，光控开关安装在调节池内且与泵相连接，浮球开关安装在出水管上且与泵相连接。
本实用新型的一种用于造纸废水处理的浮吸装置还可以作进一步改进限定：出水管与调节池的侧壁之间密封连接。
本实用新型的一种用于造纸废水处理的浮吸装置还可以作进一步改进限定：出水管的进水端设置在调节池高度的五分之一处。
本实用新型的一种用于造纸废水处理的浮吸装置还可以作进一步改进限定：光控开关、出水管的进水端和出水管的出水端位于同一水平高度。
本实用新型所涉及的一种用于造纸废水处理的浮吸装置，因为出水管伸入调节池的侧壁，出水管的进水端位于调节池内且管口朝向调节池的底部，光控开关安装在调节池内且与泵连接，能够根据上层清水的清澈程度控制泵开始运行，从而将上层清水抽送至过滤池，浮球开关设置在出水管上且与泵连接，能够根据调节池的液位高度控制泵停止运行，因此，本实用新型的一种用于造纸废水处理的浮吸装置能够自动将调节池中的上层清水与下层污水分离，从而节省了人力和生产成本。
