申请日2016.02.25
公开(公告)日2016.08.03
IPC分类号C02F1/50
摘要
本实用新型公开了一种污水处理厂次氯酸钠接触消毒法高效运行装置，包括次氯酸钠接触消毒法高效运行装置设备本体、次氯酸钠储罐、快速移液泵，所述次氯酸钠接触消毒法高效运行装置设备本体上端安装有所述次氯酸钠储罐;所述次氯酸钠储罐连接着所述快速移液泵;所述快速移液泵安装在所述次氯酸钠接触消毒法高效运行装置设备本体上方;所述快速移液泵上安装有电子计量泵;所述电子计量泵连接着进口流量计;所述进口流量计连接着所述快速移液泵;所述快速移液泵连接着氯酸钠接触消毒池;所述氯酸钠接触消毒池上安装有阻垢缓蚀系统。本实用新型结构简单，操作容易，处理效果好，消毒速度快，运行效率高，用于次氯酸钠接触消毒。

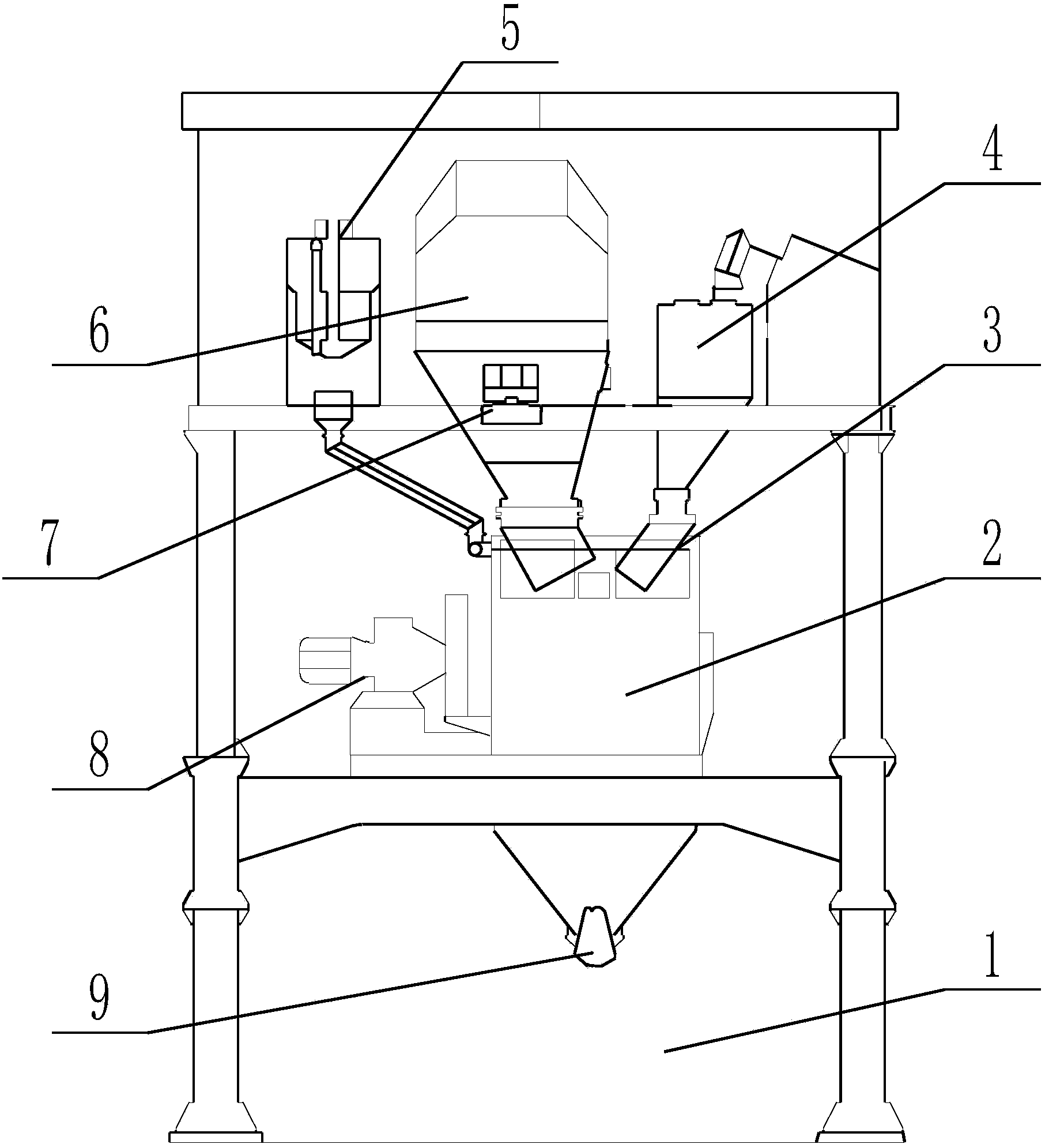

摘要附图
权利要求书
1.污水处理厂次氯酸钠接触消毒法高效运行装置，其特征在于：包括次氯酸钠接触消毒法高效运行装置设备本体、次氯酸钠储罐、快速移液泵，所述次氯酸钠接触消毒法高效运行装置设备本体上端安装有所述次氯酸钠储罐;所述次氯酸钠储罐连接着所述快速移液泵;所述快速移液泵安装在所述次氯酸钠接触消毒法高效运行装置设备本体上方;所述快速移液泵上安装有电子计量泵;所述电子计量泵连接着进口流量计;所述进口流量计连接着所述快速移液泵;所述快速移液泵连接着氯酸钠接触消毒池;所述氯酸钠接触消毒池上安装有阻垢缓蚀系统。
2.根据权利要求1所述的污水处理厂次氯酸钠接触消毒法高效运行装置，其特征在于：所述阻垢缓蚀系统连接着智能亚音频波(SRF)发生器;所述智能亚音频波(SRF)发生器连接着能量增进器;所述能量增进器连接着所述阻垢缓蚀系统。
3.根据权利要求2所述的污水处理厂次氯酸钠接触消毒法高效运行装置，其特征在于：所述能量增进器连接着杀菌抑藻信号发生器;所述杀菌抑藻信号发生器上安装着杀菌抑藻处理器;所述杀菌抑藻处理器连接着冷却水系统。
4.根据权利要求3所述的污水处理厂次氯酸钠接触消毒法高效运行装置，其特征在于：所述冷却水系统连接着手动控制阀门;所述手动控制阀门连接着杀菌抑藻处理器;所述冷却水系统连接着应急事故储存池;所述应急事故储存池连接着所述快速移液泵。
说明书
污水处理厂次氯酸钠接触消毒法高效运行装置
技术领域
本实用新型属于污水处理设备领域，具体涉及污水处理厂次氯酸钠接触消毒法高效运行装置。
背景技术
目前，在污水处理设备中安装有有机污水处理装置，在有机污水处理装置中安装有新型技术，使得数值更加准确，但是存在着很多问题。申请号：201410184076.4的中国专利文献报道了一种有机污水处理装置，本发明涉及污水处理装置。一种有机污水处理装置，包括酸吸收塔、以及依次对接在一起的第一脱水离心机和金属离子处理装置，所述金属离子处理装置的出液口设有依次对接的厌氧消化池、厌氧沉淀池、氨吹脱塔、厌氧好氧池、二沉池和消毒池，酸吸收塔同氨吹脱塔连接在一起用于吸收氨气。本发明的第一目的旨在提供一种能对有机污水中的有机物进行充分利用的、氮化处理彻底的、COD去除效率高、能够除去金属离子的有机污水处理装置，解决了现有的有机污水处理装置所存在的有机物没有得到充分回收利用、氮化处理不彻底、COD去除效率低、金属离子没有进行处理的问题。本新型结构含有上述专利有的优点，但是运行效率低，消毒不彻底，处理速度慢，所以我设计了污水处理厂次氯酸钠接触消毒法高效运行装置。
发明内容
为了解决上述存在的问题，本实用新型提供污水处理厂次氯酸钠接触消毒法高效运行装置。
本实用新型是通过以下技术方案实现：
污水处理厂次氯酸钠接触消毒法高效运行装置，包括次氯酸钠接触消毒法高效运行装置设备本体、次氯酸钠储罐、快速移液泵，所述次氯酸钠接触消毒法高效运行装置设备本体上端安装有所述次氯酸钠储罐;所述次氯酸钠储罐连接着所述快速移液泵;所述快速移液泵安装在所述次氯酸钠接触消毒法高效运行装置设备本体上方;所述快速移液泵上安装有电子计量泵;所述电子计量泵连接着进口流量计;所述进口流量计连接着所述快速移液泵;所述快速移液泵连接着氯酸钠接触消毒池;所述氯酸钠接触消毒池上安装有阻垢缓蚀系统。
作为本实用新型的进一步优化方案，所述阻垢缓蚀系统连接着智能亚音频波(SRF)发生器;所述智能亚音频波(SRF)发生器连接着能量增进器;所述能量增进器连接着所述阻垢缓蚀系统;所述能量增进器连接着杀菌抑藻信号发生器;所述杀菌抑藻信号发生器上安装着杀菌抑藻处理器;所述杀菌抑藻处理器连接着冷却水系统。
作为本实用新型的进一步优化方案，所述冷却水系统连接着手动控制阀门;所述手动控制阀门连接着杀菌抑藻处理器;所述冷却水系统连接着应急事故储存池;所述应急事故储存池连接着所述快速移液泵。
与现有的技术相比，本实用新型的有益效果是：本实用新型结构简单，操作容易，处理效果好，消毒速度快，运行效率高，用于次氯酸钠接触消毒。
