申请日2016.03.07
公开(公告)日2016.06.08
IPC分类号C02F9/10
摘要

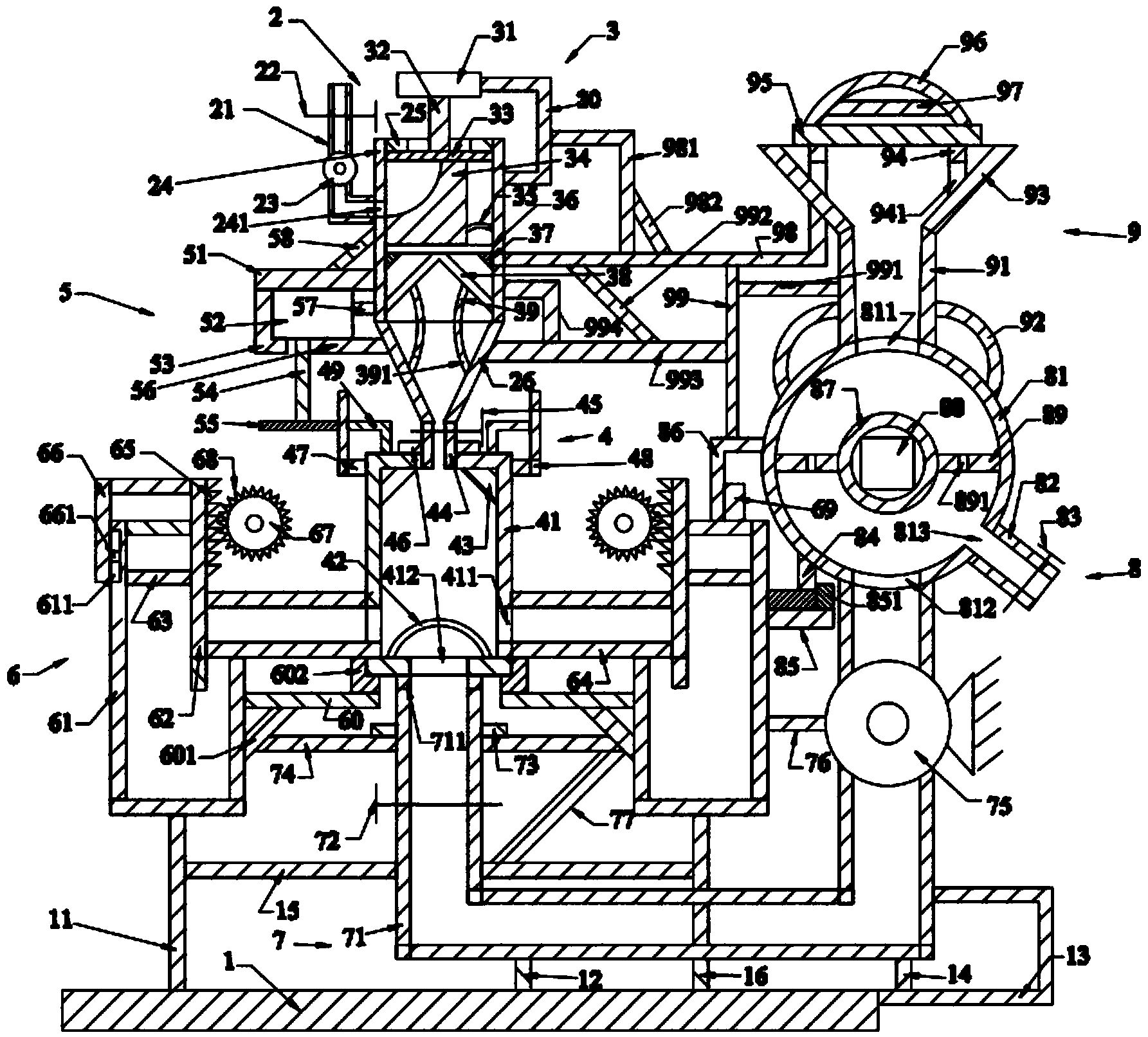

一种高效的工业废水净化处理设备，包括底板、输入装置、气缸装置、沉淀装置、电机装置、收集装置、管道装置、加热装置及排出装置，底板上设有第一支撑杆、第二支撑杆、第一支架、第三支撑杆、第一横杆及第四支撑杆，输入装置包括输入管、第一阀门、第一水泵、第一框体、第一限位块、第一集中斗，气缸装置包括第一气缸、第一推动杆、第一推板、海绵块、第一弹性板、第一过滤网、第一固定块、第二过滤网、第一弯曲杆及第二支架，沉淀装置包括沉淀框、第三过滤网、第一三角环、第一管道、第二阀门、第一固定环、第一连接环、齿环。本发明能够清除工业废水中的杂质，清除效率高，可以对其进行充分的沉淀作用，然后自动的将沉淀的杂质进行回收。
权利要求书
1.一种高效的工业废水净化处理设备，其特征在于：所述高效的工业废水净化处理设备包括底板、位于所述底板上方的输入装置、设置于所述输入装置上的气缸装置、位于所述输入装置下方的沉淀装置、位于所述输入装置左侧的电机装置、位于所述沉淀装置周围的收集装置、位于所述沉淀装置下方的管道装置、位于所述管道装置上方的加热装置及位于所述加热装置上方的排出装置，所述底板上设有位于其上方的第一支撑杆、位于所述第一支撑杆右侧的第二支撑杆、位于所述底板右侧的第一支架、设置于所述第一支架上的第三支撑杆、设置于所述第一支撑杆上的第一横杆及位于所述第二支撑杆右侧的第四支撑杆，所述输入装置包括输入管、设置于所述输入管上的第一阀门、第一水泵、位于所述输入管右侧的第一框体、设置于所述第一框体内的第一限位块、位于所述第一框体下方的第一集中斗，所述气缸装置包括第一气缸、位于所述第一气缸下方的第一推动杆、位于所述第一推动杆下方的第一推板、位于所述第一推板下方的海绵块、位于所述海绵块右侧的第一弹性板、位于所述海绵块下方的第一过滤网、位于所述第一过滤网下方的第一固定块、位于所述第一固定块下方的第二过滤网、位于所述第二过滤网下方的第一弯曲杆及位于所述第一气缸右侧的第二支架，所述沉淀装置包括沉淀框、位于所述沉淀框内的第三过滤网、位于所述第三过滤网上方的第一三角环、位于所述沉淀框上方的第一管道、设置于所述第一管道上的第二阀门、设置于所述第一管道上的第一固定环、设置于所述沉淀框上的第一连接环、设置于所述第一连接环上的齿环及设置于所述齿环上的第三支架，所述电机装置包括第一支撑板、位于所述第一支撑板下方的第一电机、位于所述第一电机左侧的第四支架、位于所述第一电机下方的第一转轴、位于所述第一转轴下方的第一齿轮、位于所述第一转轴右侧的第二支撑板、位于所述第一电机右侧的第二横杆及位于所述第一支撑板上方的第一斜杆，所述收集装置包括收集框、位于所述收集框内的挡环、设置于所述收集框内的定位环、位于所述收集框上方的水平环、设置于所述挡环内表面的第一锯齿、设置于所述挡环外表面的第一定位架、位于所述水平环上方的第一滚轮、设置于所述第一滚轮上的第二锯齿、位于所述定位环上方的第一定位块及位于所述收集框上的第一支撑环，所述管道装置包括第二管道、设置于所述第二管道上的第三阀门、位于所述第三阀门上方的第三支撑板、设置于所述第二管道上的第二固定环、第二水泵、位于所述第二水泵左侧的第三横杆及设置于所述第二管道上的第三斜杆，所述加热装置包括加热框、位于所述加热框下方的第三管道、设置于所述第三管道上的第四阀门、位于所述加热框下方的第二定位架、位于所述第二定位架下方的第五横杆、位于所述加热框左侧的第一固定架、位于所述加热框内的散热框、位于所述散热框内的加热棒、设置于所述散热框上的第四支撑板，所述排出装置包括第四管道、位于所述第四管道左右两侧的第二弯曲杆、位于所述第四管道上方的出气斗、位于所述出气斗内的第五支撑杆、位于所述第五支撑杆上方的横板、位于所述横板上方的握持环、设置于所述握持环上的挡板、位于所述出气斗下方的第二固定架及位于所述第二固定架下方的竖杆。
2.如权利要求1所述的高效的工业废水净化处理设备，其特征在于：所述第一支撑杆的下端与所述底板的上表面固定连接，所述第二支撑杆的下端与所述底板的上表面固定连接，所述第一支架的一端与所述底板的右表面固定连接，所述第一支架的另一端呈水平状，所述第三支撑杆的下端与所述第一支架固定连接，所述第一横杆的左端与所述第一支撑杆的右表面固定连接，所述第四支撑杆的下端与所述底板的上表面固定连接。
3.如权利要求2所述的高效的工业废水净化处理设备，其特征在于：所述第一框体上设有位于其左表面的第一通孔，所述输入管呈L型，所述输入管的一端对准所述第一通孔且与所述第一框体的左表面固定连接，所述第一限位块的一端与所述第一框体的内表面固定连接，所述第一集中斗的横截面呈空心的等腰梯形，所述第一集中斗的上表面与所述第一框体的下表面固定连接，所述第一集中斗的下端设有第一开口。
4.如权利要求3所述的高效的工业废水净化处理设备，其特征在于：所述第二支架的一端与所述第一气缸的右表面固定连接，所述第二支架的另一端与所述第一框体的右表面固定连接，所述第一推动杆的上端与所述第一气缸连接，所述第一推动杆的下端延伸至所述第一框体内，所述第一推动杆的下端与所述第一推板的上表面固定连接，所述第一推板收容于所述第一框体内，所述第一推板的侧面与所述第一框体的内表面滑动连接，所述第一过滤网的侧面与所述第一框体的内表面固定连接，所述第一过滤网位于所述第一通孔的下方，所述海绵块的下表面与所述第一过滤网的上表面固定连接，所述海绵块的左表面与所述第一框体的内表面固定连接，所述第一弹簧板呈横截面为半圆环的柱体，所述第一弹性板的侧面与所述第一框体的内表面固定连接，所述第一弹性板的左端顶靠在所述海绵块的右表面上，所述第一固定块的横截面呈三角形，所述第一固定块的侧面与所述第一框体的内表面固定连接，所述第一固定块的上表面与所述第一过滤网的下表面固定连接，所述第二过滤网呈横截面为V字形的柱体，所述第二过滤网的侧面与所述第一框体的内表面固定连接，所述第二过滤网的上端与所述第一过滤网的下表面固定连接，所述第一弯曲杆的上端与所述第二过滤网固定连接，所述第一弯曲杆的下端与所述第一集中斗的内表面固定连接，所述第一弯曲杆的下端设有第一凹槽。
5.如权利要求4所述的高效的工业废水净化处理设备，其特征在于：所述沉淀框上设有位于其侧面的第二通孔及位于其下表面的第三通孔，所述第三过滤网位于所述第三通孔的上方，所述第三过滤网的下表面与所述沉淀框的内表面固定连接，所述第一三角环的横截面呈三角形，所述第一三角环的上表面及外表面与所述沉淀框的内表面固定连接，所述第一三角环的内表面呈倾斜状，所述第一管道的上端对准所述第一开口且与所述第一集中斗的下表面固定连接，所述第一固定环呈环状，所述第一固定环的内表面与所述第一管道的外表面固定连接，所述第一固定环的下表面与所述沉淀框的上表面滑动连接，所述第一管道贯穿所述沉淀框的上表面延伸至所述沉淀框的内部，所述第一管道与所述沉淀框滑动连接，所述第一连接环呈环状，所述第一连接环的内表面与所述沉淀框的外表面固定连接，所述第一连接环的外表面与所述齿环的内表面固定连接，所述齿环呈横截面为圆环的柱体，所述第三支架的一端与所述沉淀框的上表面固定连接，所述第三支架的另一端与所述齿环的内表面固定连接。
6.如权利要求5所述的高效的工业废水净化处理设备，其特征在于：所述第一支撑板的右端与所述第一框体的左表面固定连接，所述第一斜杆的上端与所述第一框体的左表面固定连接，所述第一斜杆的下端与所述第一支撑板的上表面固定连接，所述第一电机的上表面与所述第一支撑板的下表面固定连接，所述第四支架的一端与所述第一支撑板的下表面固定连接，所述第四支架的另一端呈水平状且与所述第一电机的下表面固定连接，所述第一转轴的上端与所述第一电机连接，所述第一转轴的下端与所述第一齿轮的上表面固定连接，所述第二支撑板的右端与所述第一集中斗的侧面固定连接，所述第二支撑板的上表面与所述第一电机的下表面固定连接，所述第二横杆的右端与所述第一框体的左表面固定连接，所述第二横杆的左端与所述第一电机的右表面固定连接。
7.如权利要求6所述的高效的工业废水净化处理设备，其特征在于：所述收集框的左表面设有第二凹槽，所述第一支撑杆的上端与所述收集框的下表面固定连接，所述第四支撑杆的上端与所述收集框的下表面固定连接，所述水平环的内表面与所述沉淀框的外表面固定连接，所述挡环呈横截面为圆环的柱体，所述水平环的外表面与所述挡环的内表面滑动连接，所述定位环呈环状，所述定位环的外表面与所述收集框的内表面固定连接，所述定位环的内表面与所述挡环的外表面滑动连接，所述第一锯齿与所述挡环的内表面固定连接，所述第一定位架的一端与所述挡环的左表面固定连接，所述第一定位架的另一端呈竖直状且与所述收集框的左表面滑动连接，所述第一定位架上设有第一凸块，所述第一凸块的左端与所述第一定位架固定连接，所述第一凸块收容于所述第二凹槽内，所述第一滚轮位于所述挡环内，所述第二锯齿与所述第一滚轮固定连接，所述第一定位块的下表面与所述定位环的上表面固定连接，所述第一支撑环呈环状，所述第一支撑环的外表面与所述收集框的内表面固定连接，所述第一支撑环上设有位于其下方的第二斜杆及位于其上方的第二支撑环，所述第二斜杆的下端与所述收集框的内表面固定连接，所述第二斜杆的上端与所述第一支撑环的下表面固定连接，所述第二支撑环呈环状，所述第二支撑环的下表面与所述第一支撑环的上表面固定连接，所述第二支撑环的横截面呈L型，所述沉淀框的下端收容于所述第二支撑环内且与所述第二支撑环滑动连接。
8.如权利要求7所述的高效的工业废水净化处理设备，其特征在于：所述第二管道的一端设有密封环，所述密封环呈环状，所述密封环的下表面与所述第二管道固定连接，所述密封环对准所述第三通孔且与所述沉淀框的下表面滑动连接，所述第二支撑杆的上端与所述第二管道固定连接，所述第二管道贯穿所述第四支撑杆的左右表面且与其固定连接，所述第三支撑杆的上端与所述第二管道固定连接，所述第一支架的一端与所述第二管道固定连接，所述第一横杆的右端与所述第一管道固定连接，所述第二固定环的内表面与所述第二管道固定连接，所述第三支撑板与所述第二斜杆固定连接，所述第二管道贯穿所述第三支撑板的上下表面且与其固定连接，所述第二固定环的下表面与所述第三支撑板的上表面固定连接，所述第三横杆的左端与所述收集框的右表面固定连接，所述第三横杆的右端与所述第二水泵固定连接，所述第三斜杆的上端与所述第二斜杆固定连接，所述第三斜杆的下端设有第四横杆，所述第三斜杆的下端与所述第四横杆固定连接，所述第四横杆的两端与所述第二管道固定连接。
9.如权利要求8所述的高效的工业废水净化处理设备，其特征在于：所述加热框上设有位于其上表面的第四通孔、位于其下表面的第五通孔及第六通孔，所述第二管道的一端对准所述第五通孔且与所述加热框的下表面固定连接，所述第三管道的上端对准所述第六通孔且与所述加热框的表面固定连接，所述第二定位架的上端与所述加热框的外表面固定连接，所述第二定位架的一端呈竖直状，所述第二定位架的另一端呈水平状，所述第五横杆的左端与所述收集框的右表面固定连接，所述第五横杆上设有第二凸块，所述第二凸块的下表面与所述第五横杆的上表面固定连接，所述第二定位架的下表面顶靠在所述第五横杆的上表面上，所述第二凸块的左表面与所述第二定位架的右表面接触，所述第一固定架的一端与所述加热框的侧面固定连接，所述第一固定架的另一端顶靠在所述定位环的上表面上，所述第一定位块的左表面与所述第一固定架的侧面接触，所述散热框与所述加热框的内表面固定连接，所述第四支撑板的一端与所述加热框的内表面固定连接，所述第四支撑板的另一端与所述散热框的外表面固定连接，所述第四支撑板上设有贯穿其上下表面的第七通孔。
10.如权利要求9所述的高效的工业废水净化处理设备，其特征在于：所述第四管道的下端对准所述第四通孔且与所述加热框的上表面固定连接，所述第二弯曲杆的下端与所述加热框固定连接，所述第二弯曲杆的上端与所述第四管道固定连接，所述出气斗呈空心的圆台状，所述出气斗的下表面与所述第四管道的上表面固定连接，所述第五支撑杆的下端与所述出气斗的内表面固定连接，所述第五支撑杆的上端与所述横板的下表面固定连接，所述第五支撑杆的下端设有第三凹槽，所述握持环呈半圆环状，所述握持环的两端与所述横板的上表面固定连接，所述挡板与所述握持环的内表面固定连接，所述第二固定架的上端与所述出气斗固定连接，所述第二固定架的另一端呈水平状且与所述第一框体的右表面固定连接，所述第二固定架上设有第三固定架、位于所述第三固定架右侧的第四斜杆，所述第三固定架呈L型，所述第三固定架的一端与所述第二固定架固定连接，所述第三固定架的另一端与所述第二支架的右表面固定连接，所述第四斜杆呈倾斜状，所述第四斜杆的上端与所述第三固定架固定连接，所述第四斜杆的下端与所述第二固定架固定连接，所述竖杆的上端与所述第二固定架的下表面固定连接，所述竖杆的下端与所述第一固定架的上表面固定连接，所述竖杆上设有位于其右侧的第六横杆、位于其左侧的第七横杆、位于所述第七横杆上方的第五斜杆及位于所述第五斜杆左侧的第四固定架，所述第六横杆的左端与所述竖杆的右表面固定连接，所述第六横杆的右端与所述第四管道的侧面固定连接，所述第五斜杆的上端与所述第二固定架固定连接，所述第五斜杆的下端与所述第七横杆的上表面固定连接，所述第七横杆的右端与所述竖杆的左表面固定连接，所述第七横杆的左端与所述第一集中斗的侧面固定连接，所述第四固定架的一端与所述第一框体的右表面固定连接，所述第四固定架的另一端与所述第七横杆的上表面固定连接。
说明书
一种高效的工业废水净化处理设备
技术领域
本发明涉及工业污水处理技术领域，尤其是涉及一种高效的工业废水净化处理设备。
背景技术
目前，随着社会的发展，工业和煤矿业等领域也在快速的发展，在工业等设备也在发展，而在工业和煤矿业的加工过程中，往往会产生大量的废水，这些废水中含有大量的污泥及其他有害物质，若直接排放则会造成环境的污染，但是现有的工业废水处理设备价格高昂，成本较高，并且净化效率较低，无疑会增加企业的负担，不适合推广应用。
因此，有必要提供一种新的技术方案以克服上述缺陷。
发明内容
本发明的目的在于提供一种可有效解决上述技术问题的高效的工业废水净化处理设备。
为达到本发明之目的，采用如下技术方案：
一种高效的工业废水净化处理设备，所述高效的工业废水净化处理设备包括底板、位于所述底板上方的输入装置、设置于所述输入装置上的气缸装置、位于所述输入装置下方的沉淀装置、位于所述输入装置左侧的电机装置、位于所述沉淀装置周围的收集装置、位于所述沉淀装置下方的管道装置、位于所述管道装置上方的加热装置及位于所述加热装置上方的排出装置。
与现有技术相比，本发明具有如下有益效果：本发明高效的工业废水净化处理设备结构简单，使用方便，能够对工业废水进行充分的过来，清除掉其中的颗粒、污泥等物质，清除效率高，操作简便，减轻工人的劳动强度，并且可以对其进行充分的沉淀作用，然后自动的将沉淀的杂质进行回收，自动化程度高，沉淀效率高，缩短沉淀的时间，节约时间成本，同时可以将沉淀后的废水进行加热蒸发，以水蒸气的形式排出，防止有害物质进入到环境中，防止环境污染，对环境起到了较好的保护作用，并且成本较低，价格低廉，可以有效的减轻企业的负担，适合推广应用。
