申请日2016.03.15
公开(公告)日2016.08.31
IPC分类号C02F9/04; C02F11/12
摘要
本实用新型公开了一种养殖场精简式污水处理装置，包括污水处理池、曝气氧化池、酸碱中和池、集水池和烘干池;所述的污水处理池上层设置有一可拆卸的滤水板，下层设置有一固定的镂空的隔板，所述滤水板与隔板之间还设置有可拆卸更换的吸水海绵，所述隔板下方的区域设置为污水预处理池;所述污水处理池的上方还设置有一个压板，所述压板连接有一压杆。本实用新型中设置了曝气氧化池、酸碱中和池可以有效的中和污水;并且集水池中的水可以通过循环泵对污水处理池进行冲刷，而且在每个池体中均设置了水质检测仪，能够实时的检测水体的质量变化，利于污水的处理。
权利要求书

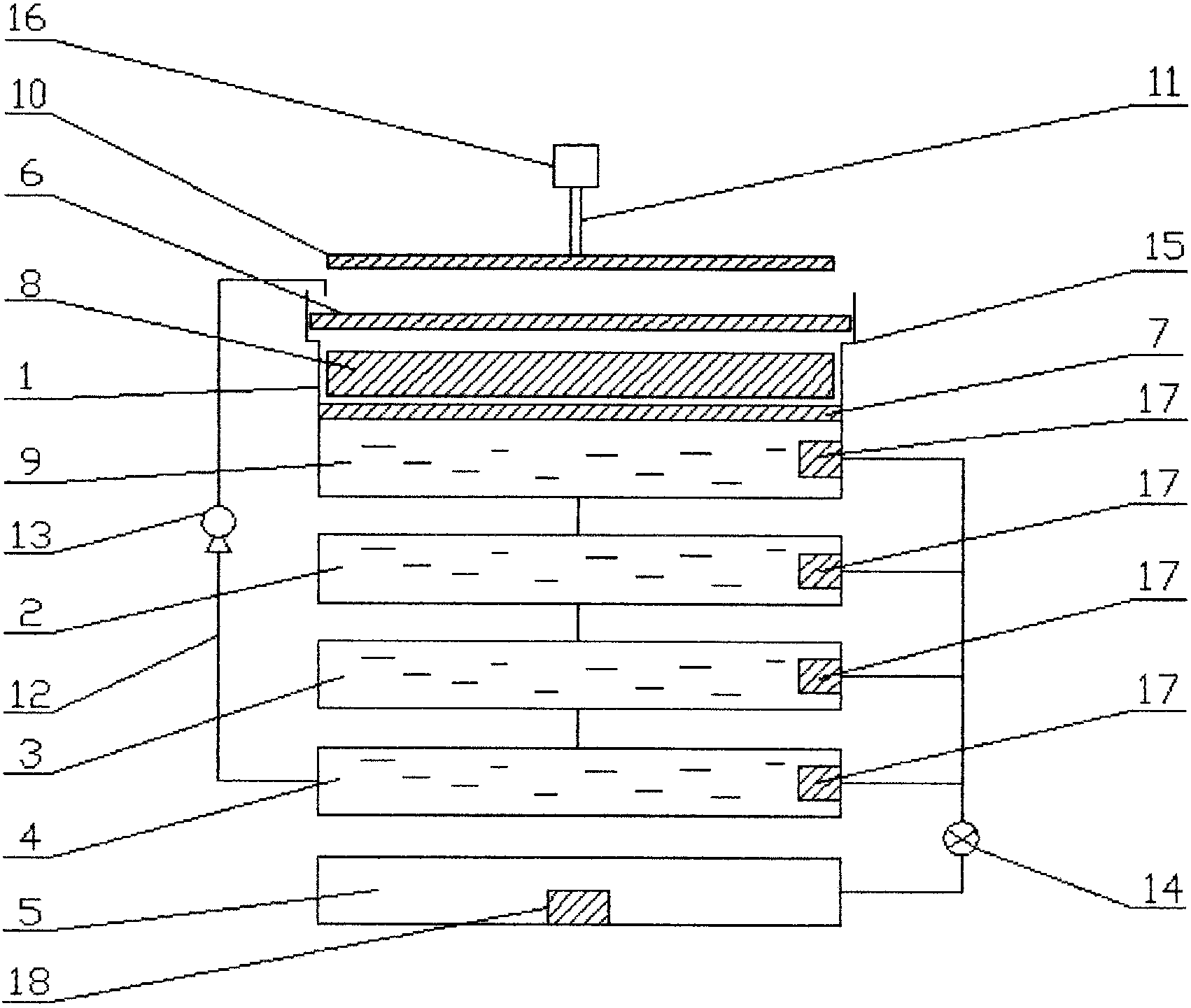

1.一种养殖场精简式污水处理装置，其特征在于：包括污水处理池(1)、曝气氧化池(2)、酸碱中和池(3)、集水池(4)和烘干池(5);所述的污水处理池(1)上层设置有一可拆卸的滤水板(6)，下层设置有一固定的镂空的隔板(7)，所述滤水板(6)与隔板(7)之间还设置有可拆卸更换的吸水海绵(8)，所述隔板(7)下方的区域设置为污水预处理池(9);所述污水处理池(1)的上方还设置有一个压板(10)，所述压板(10)连接有一压杆(11);
所述的污水预处理池(9)与曝气氧化池(2)连接，所述的曝气氧化池(2)与酸碱中和池(3)连接，所述酸碱中和池(3)与集水池(4)相连;且所述集水池(4)还设置有回水管(12)，所述回水管(12)通过设置的循环泵(13)通至污水处理池(1)中，
所述的烘干池(5)还设置有余热回收器(14)，通过余热回收器(14)将余热输送到污水预处理池(9)、曝气氧化池(2)、酸碱中和池(3)和集水池(4)中。
2.根据权利要求1所述一种养殖场精简式污水处理装置，其特征在于：所述污水处理池(1)的上层侧壁上设置有L形台阶(15)，所述的滤水板(6)放置在L形台阶上。
3.根据权利要求1所述一种养殖场精简式污水处理装置，其特征在于：所述压杆(11)的另一端还安装有升降装置(16)。
4.根据权利要求1所述一种养殖场精简式污水处理装置，其特征在于：所述的污水预处理池(9)、曝气氧化池(2)、酸碱中和池(3)和集水池(4)中均安装有水质检测仪(17)。
5.根据权利要求1所述一种养殖场精简式污水处理装置，其特征在于：所述烘干池(5)中还设置有加热器(18)。
说明书
一种养殖场精简式污水处理装置
技术领域
本实用新型涉及一种污水处理装置，具体地说是一种养殖场精简式污水处理装置。
背景技术
在养殖场的污水中，多是一些动物粪便和尿液的混合体，在进行污水处理的时候，首先将污水混合体分离，传统上污水混合分离式通过沉淀的方式进行分离，由于动物粪便和尿液的混合体固体颗粒不是很大，因此沉淀分离也能够很好的将污水分离，但是沉淀分离浪费时间较多，分离效果也不是非常的好;导致污水处理的效率不好;而如果用到一些精密的分离仪器，例如螺旋分离器，离心机的分离设备，则机器费用较高，成本增加，得不偿失。
实用新型内容
本实用新型的目的是针对现有技术存在的不足，提供一种成本较低，处理效果较好的养殖场精简式污水处理装置。
本实用新型的目的是针对现有技术存在的不足，提供如下技术方案：
一种养殖场精简式污水处理装置，包括污水处理池、曝气氧化池、酸碱中和池、集水池和烘干池;所述的污水处理池上层设置有一可拆卸的滤水板，下层设置有一固定的镂空的隔板，所述滤水板与隔板之间还设置有可拆卸更换的吸水海绵，所述隔板下方的区域设置为污水预处理池;所述污水处理池的上方还设置有一个压板，所述压板连接有一压杆。
作为优选，所述的污水预处理池与曝气氧化池连接，所述的曝气氧化池与酸碱中和池连接，所述酸碱中和池与集水池相连;且所述集水池还设置有回水管，所述回水管通过设置的循环泵通至污水处理池中。
作为优选，所述的烘干池还设置有余热回收器，通过余热回收器将余热输送到污水预处理池、曝气氧化池、酸碱中和池和集水池中。
作为优选，所述污水处理池的上层侧壁上设置有L形台阶，所述的滤水板放置在L形台阶上;滤水板可以直接从L形台阶上拿下，这样压板就可以直接对吸水海绵进行挤压。
作为优选，所述压杆的另一端还安装有升降装置;压板的下压可以通过人力下压，也可以通过升降装置下压完成。
作为优选，所述的污水预处理池、曝气氧化池、酸碱中和池和集水池中均安装有水质检测仪。
作为优选，所述烘干池中还设置有加热器。
有益效果：本实用新型与传统的设计相比具有以下优点：
(1)本实用新型的污水处理池设置了可拆卸的滤水板，首先将一些较大的粪便颗粒过滤，而且滤水板可拆卸，这一部分粪便可以直接回收，然后通过设置吸水海绵将污水吸收，而将其他的颗粒阻挡在吸水海绵外，将滤水板拆卸后，通过压板挤压吸水海绵，使吸水海绵中的污水流入至污水预处理池中，从而实现污水和颗粒固体的彻底分离，经济实用，操作实用简单，非常适合一些小型的养殖场，可以减少工作成本和工作时间;
(2)本实用新型中设置了曝气氧化池、酸碱中和池可以有效的中和污水;并且集水池中的水可以通过循环泵对污水处理池进行冲刷，而且在每个池体中均设置了水质检测仪，能够实时的检测水体的质量变化，利于污水的处理;
(3)本实用新型还设置了烘干池，烘干池用于对分离收集的粪便进行烘干处理，处理烘干后的粪便可以用于用作肥料;而且烘干池的余热能量通过余热回收器可以回收并用于其他池体，不仅增加了污水处理效率，还可以减少能源浪费。
