申请日2016.02.23
公开(公告)日2016.07.27
IPC分类号C02F3/02
摘要
本实用新型公开了一种一体化污水处理养殖排放设备，包括调节池上盖、系统控制管、出水管、出水泵、有氧控制中心、进水泵、调节池和进水口，所述调节池上盖和调节池嵌合相连接，所述进水输入管向左连接进水泵，向右连接有氧控制中心，所述系统控制中心与系统控制管和出水泵相连接，所述出水管和出水泵相连接，且出水管通向清水池的内部空间，所述第一膜生物反应器和第二膜生物反应器的下端设置连接有有氧控制中心，所述进水泵和调节池相连接，所述调节池的左上端设置有进水口。该实用新型一体化污水处理养殖排放设备主要是针对水资源的保护来进行水体的干净处理，整个设备主要是结合水体的循环利用，同时在外接电脑的作用下也十分的便捷化。

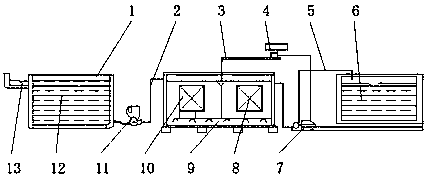

摘要附图
权利要求书
1.一种一体化污水处理养殖排放设备，包括调节池上盖(1)、进水输入管(2)、系统控制管(3)、系统控制中心(4)、出水管(5)、清水池(6)、出水泵(7)、第一膜生物反应器(8)、有氧控制中心(9)、第二膜生物反应器(10)、进水泵(11)和调节池(12)，其特征在于：所述调节池上盖(1)和调节池(12)嵌合相连接，所述进水输入管(2)向左连接进水泵(11)，向右连接有氧控制中心(9)，所述系统控制管(3)控制连接第一膜生物反应器(8)和第二膜生物反应器(10)，所述系统控制中心(4)与系统控制管(3)和出水泵(7)相连接，所述出水管(5)和出水泵(7)相连接，且出水管(5)通向清水池(6)的内部空间，所述出水泵(7)左向连通膜生物反应器，所述第一膜生物反应器(8)和第二膜生物反应器(10)并向连接，所述第一膜生物反应器(8)和第二膜生物反应器(10)的下端设置连接有有氧控制中心(9)，所述进水泵(11)和调节池(12)相连接，所述调节池(12)的左上端设置有进水口(13)。
2.根据权利要求1所述的一种一体化污水处理养殖排放设备，其特征在于：所述系统控制中心(4)外向连接在电脑上，且其数据显示在控制中心的显示屏上。
3.根据权利要求1所述的一种一体化污水处理养殖排放设备，其特征在于：所述出水管(5)为倒“U”字型管。
4.根据权利要求1所述的一种一体化污水处理养殖排放设备，其特征在于：所述第一膜生物反应器(8)和第二膜生物反应器(10)为封闭的反应室，且其内部分布有好氧性生物。
5.根据权利要求1所述的一种一体化污水处理养殖排放设备，其特征在于：所述有氧控制中心(9)上表面分布有三排并列运输氧气的孔洞。
说明书
一种一体化污水处理养殖排放设备
技术领域
本实用新型涉及污水处理养殖排放设备技术领域，具体为一种一体化污水处理养殖排放设备。
背景技术
目前国家都在提倡环保解决型社会的建设，大力的提倡资源节约的行为，我们可以针对这样的一个社会发展需求，来进行相应的设备系统的设计。污水一级处理为预处理，二级处理为主体，处理后的污水一般能达到排放标准。三级处理为深度处理，出水水质较好，甚至能达到饮用水质标准，但处理费用高，除在一些极度缺水的国家和地区外，应用较少。我们通过对城市污水的干净处理，使得处理好的污水能来养殖水生物，达到很好的资源利用，节约了水体资源。
就该实用新型一体化污水处理养殖排放设备主要是针对水资源的保护来进行水体的干净处理，整个设备主要是结合水体的循环利用，在循环装置的结构中利用膜生物反应器的作用来实现水体的净化，整个设备的净水效率十分的高，同时在外接电脑的作用下也十分的便捷化。
发明内容
本实用新型的目的在于提供一种一体化污水处理养殖排放设备，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种一体化污水处理养殖排放设备，包括调节池上盖、进水输入管、系统控制管、系统控制中心、出水管、清水池、出水泵、第一膜生物反应器、有氧控制中心、第二膜生物反应器、进水泵、调节池和进水口，所述调节池上盖和调节池嵌合相连接，所述进水输入管向左连接进水泵，向右连接有氧控制中心，所述系统控制管控制连接第一膜生物反应器和第二膜生物反应器，所述系统控制中心与系统控制管和出水泵相连接，所述出水管和出水泵相连接，且出水管通向清水池的内部空间，所述出水泵左向连通膜生物反应器，所述第一膜生物反应器和第二膜生物反应器并向连接，所述第一膜生物反应器和第二膜生物反应器的下端设置连接有有氧控制中心，所述进水泵和调节池相连接，所述调节池的左上端设置有进水口。
优选的，所述系统控制中心外向连接在电脑上，且其数据显示在控制中心的显示屏上。
优选的，所述出水管为倒“U”字型管。
优选的，所述第一膜生物反应器和第二膜生物反应器为封闭的反应室，且其内部分布有好氧性生物。
优选的，所述有氧控制中心上表面分布有三排并列运输氧气的孔洞。
与现有技术相比，本实用新型的有益效果是：该实用新型一体化污水处理养殖排放设备主要是针对水资源的保护来进行水体的干净处理，整个设备主要是结合水体的循环利用，在循环装置的结构中利用膜生物反应器的作用来实现水体的净化，整个设备的净水效率十分的高，同时在外接电脑的作用下也十分的便捷化。
