申请日2016.03.11
公开(公告)日2016.07.27
IPC分类号B66F11/00
摘要
本实用新型涉及一种用于水处理中的户外仪表的安装结构，用于水处理中的户外仪表的安装，所述户外仪表包括仪表表头及与所述仪表表头连接的传感器，所述用于水处理中的户外仪表的安装结构包括支架组件及升降组件，所述仪表表头安装于所述支架组件;升降组件包括绞盘、绕设于所述绞盘的牵引线及固接于所述牵引线远离所述绞盘一端的传感器防护罩，所述绞盘安装于所述支架组件，所述传感器安装于所述传感器防护罩内，以在所述绞盘转动时，所述牵引线带动所述传感器防护罩及所述传感器沿竖直方向升降。上述用于水处理中的户外仪表的安装结构，通过转动绞盘，使其带动牵引线上下升降，从而实现传感器的入水深度的调节，也便于拆装，使用便利。
权利要求书
1.一种用于水处理中的户外仪表的安装结构，所述户外仪表包括仪表表头及与所述仪表表头连接的传感器，其特征在于，所述用于水处理中的户外仪表的安装结构包括：
支架组件，所述仪表表头安装于所述支架组件;
升降组件，包括绞盘、绕设于所述绞盘的牵引线及固接于所述牵引线远离所述绞盘一端的传感器防护罩，所述绞盘安装于所述支架组件，所述传感器安装于所述传感器防护罩内，以在所述绞盘转动时，所述牵引线带动所述传感器防护罩及所述传感器沿竖直方向升降。
2.根据权利要求1所述的用于水处理中的户外仪表的安装结构，其特征在于，所述传感器防护罩包括壳体、设置于所述壳体内的传感器固定架及与外接管路连通的喷水头，所述壳体一端与所述牵引线固接，所述传感器安装于所述传感器固定架，所述喷水头设于所述壳体的另一端，并朝向所述传感器。
3.根据权利要求2所述的用于水处理中的户外仪表的安装结构，其特征在于，所述用于水处理中的户外仪表的安装结构还包括控制装置及控制阀，所述控制阀设置于与所述喷水头连通的外接管路上，所述控制装置与所述控制阀连接，以控制所述控制阀的开启与关闭。
4.根据权利要求2所述的用于水处理中的户外仪表的安装结构，其特征在于，所述壳体呈梭状。
5.根据权利要求1所述的用于水处理中的户外仪表的安装结构，其特征在于，所述支架组件包括立杆及固接于所述立杆的延伸臂，所述延伸臂远离所述立杆的一端设有定滑轮，所述牵引线沿所述延伸臂设置并绕设于所述定滑轮后在竖直方向延伸。
6.根据权利要求5所述的用于水处理中的户外仪表的安装结构，其特征在于，所述延伸臂相对所述立杆朝远离所述立杆的方向斜向延伸。
7.根据权利要求5所述的用于水处理中的户外仪表的安装结构，其特征在于，所述支架组件还包括可转动的底座及锁止件，所述立杆插设于所述底座，所述锁止件穿设所述底座及所述立杆，以使所述底座与所述立杆相对固定。
8.根据权利要求5所述的用于水处理中的户外仪表的安装结构，其特征在于，所述支架组件还包括仪表安装板，所述仪表安装板固接于所述立杆，所述仪表表头安装于所述仪表安装板。
9.根据权利要求8所述的用于水处理中的户外仪表的安装结构，其特征在于，所述支架组件还包括保护罩，所述保护罩设于所述安装板，并位于所述仪表表头上方。
10.根据权利要求8所述的用于水处理中的户外仪表的安装结构，其特征在于，所述支架组件还包括抱扎，所述仪表安装板通过抱扎安装于所述立杆。
说明书
用于水处理中的户外仪表的安装结构
技术领域
本实用新型涉及水处理技术领域，特别是涉及一种用于水处理中的户外仪表的安装结构。
背景技术
水处理行业中有很多安装于户外的仪表，例如PH、DO、污泥浓度仪等，上述仪表的传感器均为浸入式安装，一般采用固定的方式安装于水池边，传感器伸入水中，由于传感器长时间与所测介质接触，尤其是污水处理厂的污水接触，造成传感器的表面很容易附着污物，导致传感器检测不准或损坏，需要运维人员定期检查与清洗并校准，尤其是所测介质污染严重的情况下，需要运维人员经常性的清洗，对运维人员工作上造成很大的负担。因此，这种需要清洗与拆装的传感器采用固定的方式安装，且传感器所测量的位置固定，造成清洗与拆装不方便，所测位置与要求不符，甚至超出水面的现象，使所测数据不准，达不到仪表测量要求。
实用新型内容
基于此，有必要针对传统的户外仪表的传感器采用固定的方式安装，导致清洗与拆装不便，且入水位置与要求不符，影响测量精确性的问题，提供一种便于拆装且入水深度可调的用于水处理中的户外仪表的安装结构。

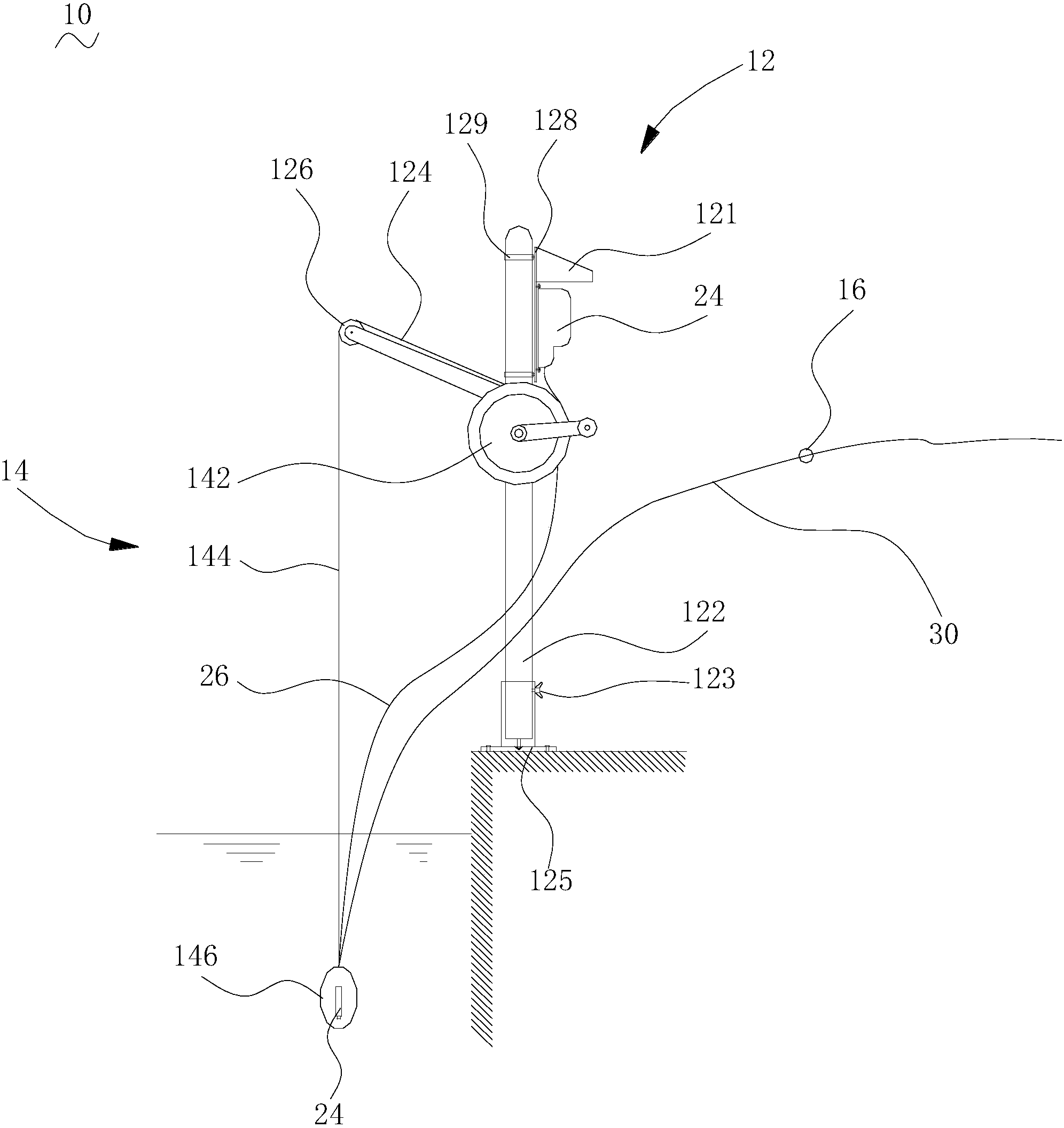

一种用于水处理中的户外仪表的安装结构，所述户外仪表包括仪表表头及与所述仪表表头连接的传感器，所述用于水处理中的户外仪表的安装结构包括：
支架组件，所述仪表表头安装于所述支架组件;
升降组件，包括绞盘、绕设于所述绞盘的牵引线及固接于所述牵引线远离所述绞盘一端的传感器防护罩，所述绞盘安装于所述支架组件，所述传感器安装于所述传感器防护罩内，以在所述绞盘转动时，所述牵引线带动所述传感器防护罩及所述传感器沿竖直方向升降。
上述用于水处理中的户外仪表的安装结构，通过转动绞盘，使其带动牵引线上下升降，从而实现传感器的入水深度的调节，也便于拆装，使用便利。
在其中一实施例中，所述传感器防护罩包括壳体、设置于所述壳体内的传感器固定架及与外接管路连通的喷水头，所述壳体一端与所述牵引线固接，所述传感器安装于所述传感器固定架，所述喷水头设于所述壳体的另一端，并朝向所述传感器。
在其中一实施例中，所述用于水处理中的户外仪表的安装结构还包括控制装置及控制阀，所述控制阀设置于与所述喷水头连通的外接管路上，所述控制装置与所述控制阀连接，以控制所述控制阀的开启与关闭。
在其中一实施例中，所述壳体呈梭状。
在其中一实施例中，所述支架组件包括立杆及固接于所述立杆的延伸臂，所述延伸臂远离所述立杆的一端设有定滑轮，所述牵引线沿所述延伸臂设置并绕设于所述定滑轮后在竖直方向延伸。
在其中一实施例中，所述延伸臂相对所述立杆朝远离所述立杆的方向斜向延伸。
在其中一实施例中，所述支架组件还包括可转动的底座及锁止件，所述立杆插设于所述底座，所述锁止件穿设所述底座及所述立杆，以使所述底座与所述立杆相对固定。
在其中一实施例中，所述支架组件还包括仪表安装板，所述仪表安装板固接于所述立杆，所述仪表表头安装于所述仪表安装板。
在其中一实施例中，所述支架组件还包括保护罩，所述保护罩设于所述安装板，并位于所述仪表表头上方。
在其中一实施例中，所述支架组件还包括抱扎，所述仪表安装板通过抱扎安装于所述立杆。
