废水过滤消毒水箱

中国污水处理工程网 时间:2018-3-16 11:49:36

污水处理专利技术

  申请日2016.03.11

  公开(公告)日2016.09.14

  IPC分类号E03B1/04; E03C1/12

  摘要

  本实用新型一种废水过滤消毒水箱,包括储水箱、抽液泵、电控组件、马桶本体和排泄机构,排泄机构与马桶本体的底部连通,抽液泵分别连通储水箱和马桶本体,电控组件控制抽液泵运行,排泄机构控制电控组件运行;机械机构实现排泄和冲洗动作联动,结构紧凑,使用方便简单;直接采用高压水冲洗马桶,更节水,更加环保,更能起到节能减排的作用,不沾不塞,冲洗干净更加卫生,设有密封组件,密封性能好,可以确保马桶不臭;脚踏采用支点支撑,使用中横杆交接处不受力,磨损小,产品使用寿命长。同时采用废水过滤消毒水箱,节约用水。属于卫浴用设备技术领域。

  权利要求书

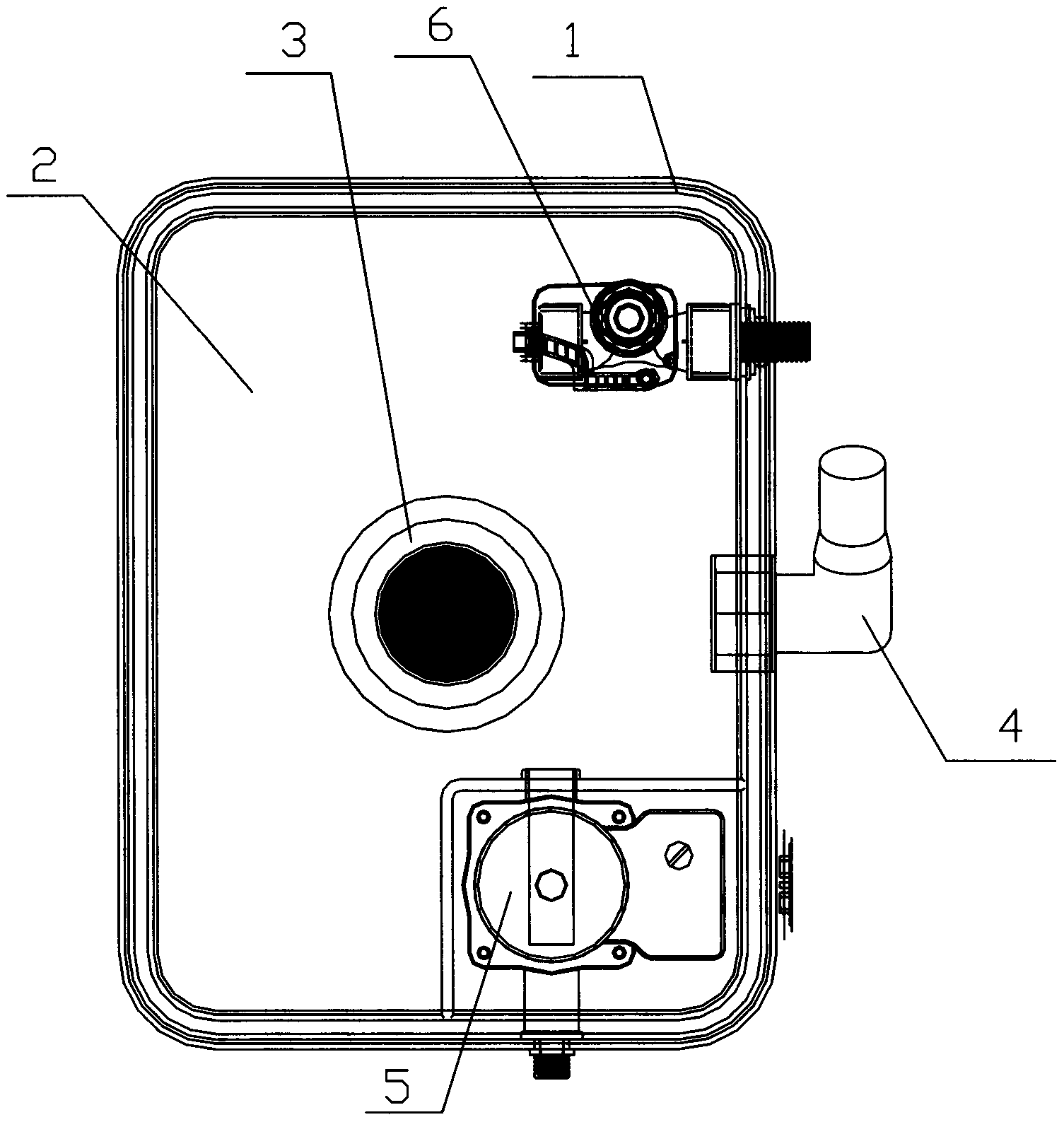

  1.一种废水过滤消毒水箱,包括储水箱(1),其特征在于:储水箱(1)上端面设有盖板(2),所述的盖板(2)上设有过滤桶(3),过滤桶(3)内设有消毒组件;储水箱(1)的侧面设有溢流口(4),抽液泵(6)置于储水箱(1)内且储水箱(1)内还设有自动补水阀(5)。

  2.根据权利要求1所述的废水过滤消毒水箱,其特征在于:所述的抽液泵(6)安装在储水箱(1)内侧面,抽液泵(6)上设有进水口和出水口,所述的进水口位于抽液泵(6)的底部侧面靠近储水箱(1)底部,所述的储水口位于储水箱(1)上端侧面。

  3.根据权利要求1所述的废水过滤消毒水箱,其特征在于:所述的溢流口(4)设在储水箱(1)的背面且设有连接管。

  4.根据权利要求1所述的废水过滤消毒水箱,其特征在于:所述的过滤桶(3)包括圆柱状本体,圆柱状本体的地面和侧面呈网状,圆柱状本体的上端径向向外延伸形成钩挂台阶,所述的圆柱状本体挂设在储水箱(1)上端面的盖板(2)上。

  说明书

  废水过滤消毒水箱

  技术领域

  本实用新型属于卫浴用设备技术领域,尤其是涉及一种能够节约用水的废水过滤消毒水箱。

  背景技术

  目前,家庭洗漱后的水都直接排放,尤其是一些水资源比较紧缺的地区,废水再利用也是目前各国需要提倡的观念。所以设计一款具备回收废水的水箱是目前所需的。

  实用新型内容

  本实用新型所要解决的技术问题是:提供一种具备消毒功能的废水过滤消毒水箱。

  本实用新型所采取的技术方案是:一种废水过滤消毒水箱,包括储水箱,储水箱上端面设有盖板,所述的盖板上设有过滤桶,过滤桶内设有消毒组件;储水箱的侧面设有溢流口,抽液泵置于储水箱内且储水箱内还设有自动补水阀。

  所述的抽液泵安装在储水箱内侧面,抽液泵上设有进水口和出水口,所述的进水口位于抽液泵的底部侧面靠近储水箱底部,所述的储水口位于储水箱上端侧面。

  所述的溢流口设在储水箱的背面且设有连接管。

  所述的过滤桶包括圆柱状本体,圆柱状本体的地面和侧面呈网状,圆柱状本体的上端径向向外延伸形成钩挂台阶,所述的圆柱状本体挂设在储水箱 上端面的盖板上。

  本实用新型的有益效果是:本实用新型一种废水过滤消毒水箱具备如下优点:废水回收,节约用水,将抽液泵的进水口设置在储水箱内底部侧面,可以有效的将储水箱底部的细小的杂质抽离出去,保持储水箱内部的清洁。过滤桶设计成网状,可以阻挡大的杂质,同时在过滤桶内设有消毒组件,能够保证储水箱内的水质干净,避免细菌滋生。
