申请日2016.03.03
公开(公告)日2016.11.23
IPC分类号C02F9/12
摘要

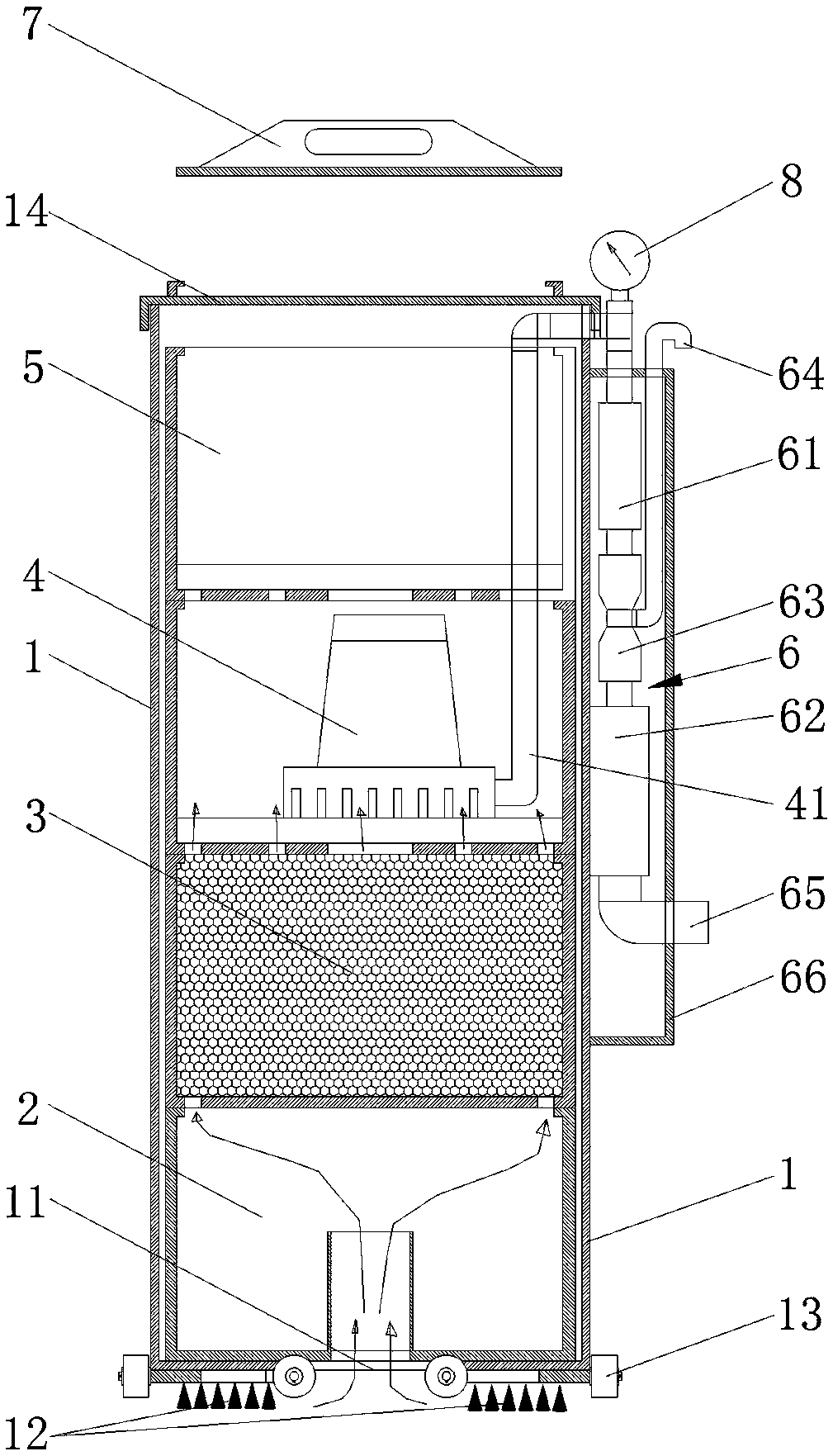

本实用新型涉及一种池内循环的水处理装置。所述池内循环的水处理装置，包括机壳的壳腔、所述机壳底部设有吸水口，壳腔内依序容设重物沉淀层、组合过滤层、潜水泵、水温调节层，所述壳腔侧壁设有与壳腔内的潜水泵出水管连通的水处理机构，并于所述装置内成型水流通道。所述池内循环的水处理装置可在池内移动进行刷洗吸污;清理污物时，只需逐层提出即可清洗。
权利要求书
1.一种池内循环的水处理装置，包括机壳的壳腔、其特征在于，所述机壳底部设有吸水口，壳腔内依序容设重物沉淀层、组合过滤层、潜水泵、水温调节层，所述壳腔侧壁设有与壳腔内的潜水泵出水管连通的水处理机构，并于所述装置内成型水流通道;所述水处理机构由与所述潜水泵出水管顺序连通的第一磁化器、设有与外界贯通吸气口的射流器、第二磁化器及气、水混合出口组成;还包括连接在所述机壳壁并容置所述水处理机构的保护罩;所述机壳底部外侧设有滚轮。
2.根据权利要求1所述池内循环的水处理装置，其特征在于，所述水流通道由机壳底部的吸水口、重物沉淀层、组合过滤层、潜水泵和水温调节层的上下层开设的水流通道口以及潜水泵出水管连通的水处理机构、气、水混合出口组成。
3.根据权利要求1所述池内循环的水处理装置，其特征在于，所述机壳底部吸水口周围设有毛刷。
4.根据权利要求1至3任一项所述池内循环的水处理装置，其特征在于，所述机壳顶部设有上盖，所述上盖上有可拆卸的提篮把手。
5.根据权利要求1所述池内循环的水处理装置，其特征在于，所述潜水泵引线接24伏或者12伏的直流电源。
6.一种池内循环的水处理装置，包括机壳的壳腔、其特征在于，所述机壳底部设有吸水口，壳腔内依序容设重物沉淀层、组合过滤层、潜水泵、水温调节层，所述壳腔侧壁设有与壳腔内的潜水泵出水管连通的水处理机构，所述水处理机构由与所述潜水泵出水管顺序连通的第一磁化器、设有与外界贯通吸气口的射流器、第二磁化器及气、水混合出口组成;还包括连接在所述机壳壁并容置所述水处理机构的保护罩，并于所述装置内成型水流通道，所述水流通道由机壳底部的吸水口、重物沉淀层、组合过滤层、潜水泵和水温调节层的上下层开设的水流通道口以及潜水泵出水管连通的水处理机构、气、水混合出口组成;所述机壳底部吸水口周围设有毛刷;所述机壳底部外侧设有滚轮;所述机壳顶部设有上盖，所述上盖上有可拆卸的提篮把手;所述潜水泵引线接24伏或者12伏的直流电源。
说明书
池内循环的水处理装置
技术领域
本实用新型涉及一种池内循环的水处理装置。
背景技术
CN201320111302.7公告了“一种水处理沉淀过滤装置”，它所解决的技术问题是提供一种具有混凝反应、沉淀、纤维过滤为一体，合理组合、操作方便、节约占地应用于水处理的装置。其技术方案：所述水处理沉淀过滤装置，主要由反应池⑵、沉淀池⑶、纤维滤池⑻、清水池⑾和反冲洗泵⒁组成，所述沉淀池⑶位于纤维滤池⑻上方;所述沉淀池⑶中心设置有一个中心管⒅，并在沉淀池⑶内设置有斜管填料⑸;所述纤维滤池⑻的下方设置有清水池⑾;所述纤维滤池⑻的底部设有出水管⑿和反冲洗管⑿。其不足之处在于：不可移动，因而，不能非常方便地携带并灵活地进行相应的操作;没有磁化水制造功能和增加水溶氧功能。
实用新型内容
本实用新型的目的是提供一种可在池内移动进行刷洗吸污，清洗，只需逐层提出即可的池内循环的水处理装置。
本实用新型的技术解决方案是所述池内循环的水处理装置，包括机壳的壳腔、其特殊之处在于，所述机壳底部设有吸水口，壳腔内依序容设重物沉淀层、组合过滤层、潜水泵、水温调节层，所述壳腔侧壁设有与壳腔内的潜水泵出水管连通的水处理机构，并于所述装置内成型水流通道。
作为优选：所述水处理机构由与所述潜水泵出水管顺序连通的第一磁化器、设有与外界贯通吸气口的射流器、第二磁化器及气、水混合出口组成;还包括连接在所述机壳壁并容置所述水处理机构的保护罩。
作为优选：所述水流通道由机壳底部的吸水口、重物沉淀层、组合过滤层、潜水泵和水温调节层的上下层开设的水流通道口以及潜水泵出水管连通的水处理机构、气、水混合出口组成。
作为优选：所述机壳底部吸水口的底部设有毛刷。
作为优选：所述机壳底部外侧设有滚轮。
作为优选：所述机壳顶部设有上盖，所述上盖上有可拆卸的提篮把手。
本实用新型的另一技术解决方案是所述池内循环的水处理装置，包括机壳的壳腔、其特殊之处在于，所述机壳底部设有吸水口，壳腔内依序容设重物沉淀层、组合过滤层、潜水泵、水温调节层，所述壳腔侧壁设有与壳腔内的潜水泵出水管连通的水处理机构，所述水处理机构由与所述潜水泵出水管顺序连通的第一磁化器、设有与外界贯通吸气口的射流器、第二磁化器及气、水混合出口组成;还包括连接在所述机壳壁并容置所述水处理机构的保护罩，并于所述装置内成型水流通道，所述水流通道由机壳底部的吸水口、重物沉淀层、组合过滤层、潜水泵和水温调节层的上下层开设的水流通道口以及潜水泵出水管连通的水处理机构、气、水混合出口组成;所述机壳底部吸水口设有毛刷;所述机壳底部外侧设有滚轮;所述机壳顶部设有上盖，所述上盖上有可拆卸的提篮把手;所述潜水泵引线接24伏或者12伏的直流电源。
与现有技术相比，本实用新型的有益效果:
⑴本实用新型直接放在水池内，不需改动其他设施，不占用池外空间。
⑵本实用新型具有体积少，结构紧简单，可同时完成清洁池底、吸污、过滤、水体磁化、灭菌、增氧、温度调节等功能。
⑶本实用新型应用24伏或12伏直流电源供电，安全可靠(特殊需要的可选择其他电源供电)。
⑶根据用户对水质的要求，在本装置内加入生物有益的物质，能使水质成为养生排毒的能量水。
⑷特别适用于养殖、养生及活水鱼长途运输中替代过往用药物或打氧和直接加冰降温的常用办法，解决了因方法不当，造成药物污染或成活率下降的难题。
