申请日2016.02.04
公开(公告)日2016.08.31
IPC分类号E03C1/14; E03C1/182; E03B1/04; E03C1/01; E03C1/122
摘要
本实用新型涉及一种家用废水收集式洗手台，包括洗手池单元和水箱;所述洗手池单元包括水池;所述水池的底部设置有第一排水阀和第二排水阀;所述水箱包括过滤部和储水部，所述过滤部为底部开口的盖状结构，所述过滤部活动连接于所述储水部的上部，所述过滤部内设置有覆盖所述过滤部的底部开口的第一过滤网;所述储水部的上部设置有储水部进水口，所述储水部的下部设置有储水部出水口。所述家用废水收集式洗手台能够选择性地收集日常生活中产生的废水，并对废水进行初步过滤净化，满足二次利用要求;废水收集装置不占据洗手台上空间，且可以根据需要进行拆卸搬运，使用方式灵活方便。

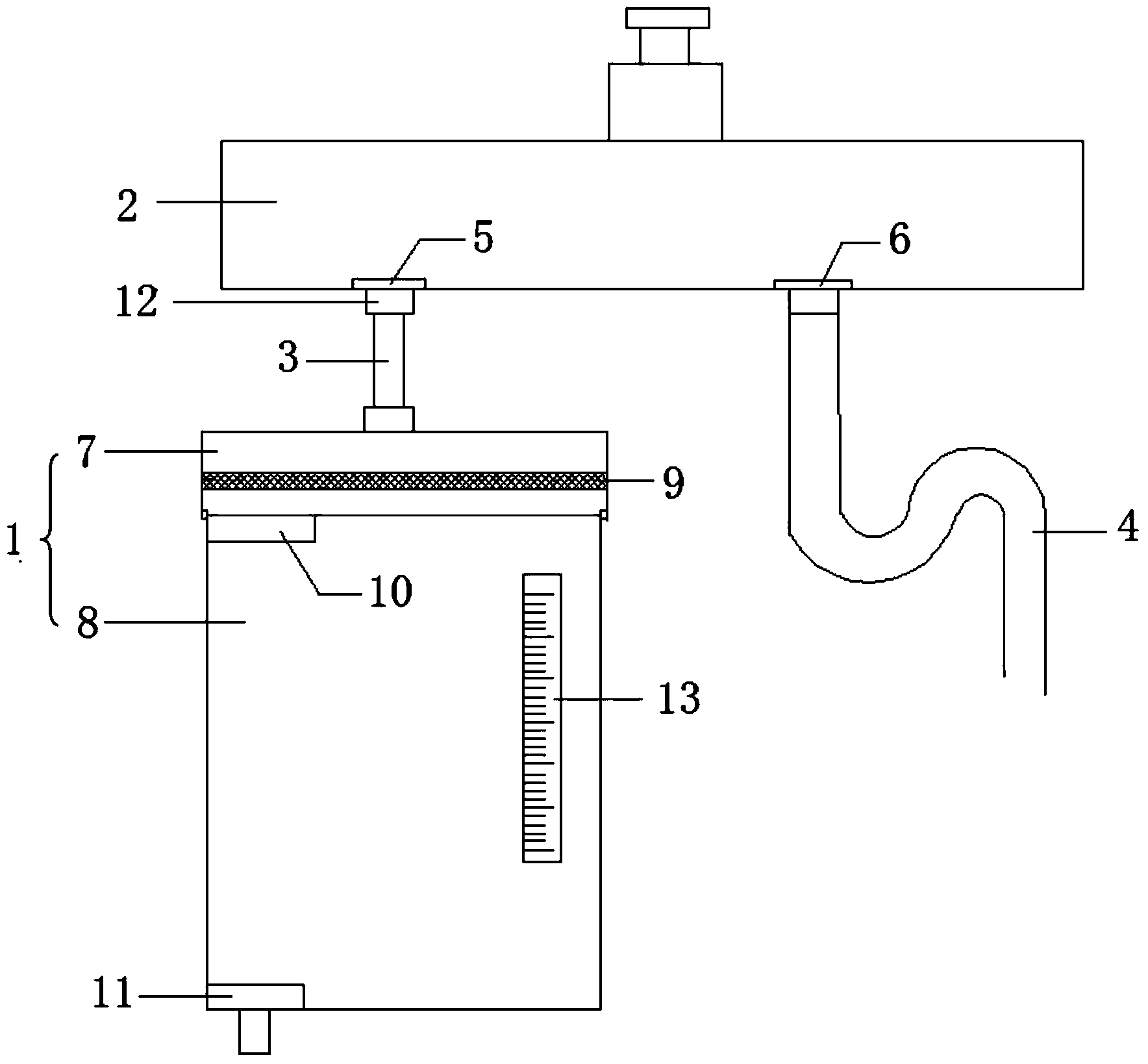

摘要附图
权利要求书
1.一种家用废水收集式洗手台，其特征在于，包括洗手池单元和水箱(1);
所述洗手池单元包括水池(2)、第一排水管(3)和第二排水管(4);所述水池(2)的底部设置有第一排水阀(5)和第二排水阀(6)，所述第一排水阀(5)与所述第一排水管(3)相连，所述第二排水阀(6)与所述第二排水管(4)相连;
所述水箱(1)包括过滤部(7)和储水部(8)，所述过滤部(7)为底部开口的盖状结构，所述过滤部(7)活动连接于所述储水部(8)的上部，所述过滤部(7)内设置有覆盖所述过滤部(7)的底部开口的第一过滤网(9);所述过滤部(7)的顶部与所述第一排水管(3)相连通;所述储水部(8)的上部设置有储水部进水口(10)，所述储水部(8)的下部设置有储水部出水口(11)，所述储水部出水口(11)处设置有水箱出水阀门。
2.根据权利要求1所述的家用废水收集式洗手台，其特征在于，所述过滤部(7)的顶部设置有过滤部入水口;所述第一排水管(3)的两端均设置有活套螺母(12)，所述第一排水管(3)通过所述活套螺母(12)分别与所述第一排水阀(5)和所述过滤部入水口相配合连接。
3.根据权利要求1所述的家用废水收集式洗手台，其特征在于，所述第二排水管(4)上设置有防臭存水弯结构。
4.根据权利要求1或2或3所述的家用废水收集式洗手台，其特征在于，所述过滤部(7)和所述储水部(8)的连接处设置有密封圈。
5.根据权利要求1或2或3所述的家用废水收集式洗手台，其特征在于，在所述储水部(8)正面的侧壁上，自上而下延伸设置有条形透明视窗(13)。
6.根据权利要求5所述的家用废水收集式洗手台，其特征在于，所述条形透明视窗(13)上设置有刻度线。
7.根据权利要求1或2或3所述的家用废水收集式洗手台，其特征在于，所述第一排水阀(5)和所述第二排水阀(6)内均设置有第二过滤网。
8.根据权利要求1或2或3所述的家用废水收集式洗手台，其特征在于，所述储水部进水口(10)处设置有水箱进水阀门，所述水箱进水阀门为光圈阀。
9.根据权利要求1或2或3所述的家用废水收集式洗手台，其特征在于，所述储水部(8)的背面的侧壁上设置有固定架。
10.根据权利要求1或2或3所述的家用废水收集式洗手台，其特征在于，所述储水部出水口(11)通过管道与抽水马桶的水箱进水口相连通。
说明书
一种家用废水收集式洗手台
技术领域
本实用新型属于卫浴用品技术领域，具体涉及一种家用废水收集式洗手台。
背景技术
随着人口增加和工业发展，淡水资源日渐短缺。家庭用水分为洗手、清洗衣物、冲洗厕所等多种用途，合理的二次利用将减少家庭用水总量，达到节约淡水资源的目的。目前常用的洗手台的底部均直接连接下水管道，对于洗手时或清洗其他物品时产生的较为洁净的废水，常用洗手台无法将其收集起来并进行二次利用，造成了水资源的浪费。为了解决这一问题，有些家庭将水盆放置于洗手台上，用于收集废水，但是水盆需要额外占据洗手台上的有限空间，且当产生的废水较脏时，需要将水盆从洗手台上搬下，以免无法使用的较脏废水进入水盆，污染水盆中较为干净的废水，给人们正常使用带来不便。
实用新型内容
为了解决现有技术存在的上述问题，本实用新型提供了一种家用废水收集式洗手台。所述家用废水收集式洗手台能够选择性地收集日常生活中产生的废水，并对废水进行初步过滤净化，满足二次利用要求;废水收集装置不占据洗手台上空间，且可以根据需要进行拆卸搬运，使用方式灵活方便。
本实用新型所采用的技术方案为：
一种家用废水收集式洗手台，包括洗手池单元和水箱;
所述洗手池单元包括水池、第一排水管和第二排水管;所述水池的底部设置有第一排水阀和第二排水阀，所述第一排水阀与所述第一排水管相连，所述第二排水阀与所述第二排水管相连;
所述水箱包括过滤部和储水部，所述过滤部为底部开口的盖状结构，所述过滤部活动连接于所述储水部的上部，所述过滤部内设置有覆盖所述过滤部的底部开口的第一过滤网;所述过滤部的上部与所述第一排水管相连通;所述储水部的顶部设置有储水部进水口，所述储水部的下部设置有储水部出水口，所述储水部出水口处设置有水箱出水阀门。
进一步地，所述过滤部的顶部设置有过滤部入水口;所述第一排水管的两端均设置有活套螺母，所述第一排水管通过所述活套螺母分别与所述第一排水阀和所述过滤部入水口相配合连接。
进一步地，所述第二排水管上设置有防臭存水弯结构。
进一步地，所述过滤部和所述储水部的连接处设置有密封圈。
进一步地，在所述储水部正面的侧壁上，自上而下延伸设置有条形透明视窗。
进一步地，所述条形透明视窗上设置有刻度线。
进一步地，所述第一排水阀和所述第二排水阀内均设置有第二过滤网，所述第一排水阀和所述第二排水阀均通过单独设置的水池塞控制开关。
进一步地，所述储水部进水口处设置有水箱进水阀门，所述水箱进水阀门为光圈阀。
进一步地，所述储水部的背面的侧壁上设置有固定架。
进一步地，所述储水部出水口通过管道与抽水马桶的水箱进水口相连通。
本实用新型的有益效果为：
1、所述水池的底部设置有第一排水阀和第二排水阀，所述第一排水阀与水箱相连，所述第二排水阀与下水管道相连，当洗手台中产生的废水较为干净时，打开所述第一排水阀，关闭所述第二排水阀，将产生的废水收集到所述水箱当中;当产生的废水较脏无法回收时，打开所述第二排水阀，关闭所述第一排水阀，直接将废水排入下水管道;
所述水箱包括过滤部和储水部，所述过滤部活动连接于所述储水部上，所述过滤部能够进一步过滤废水，将其中的颗粒物质滤除，净化水质，使其满足二次利用要求，所述过滤部可以根据需要进行拆卸清洗。
2、所述第一排水管的两端为活套螺母，使得所述第一排水管可以方便地进行安装或拆卸。需要时，关闭所述储水部进水口和储水部出水口处的阀门，防止储水部中的废水洒出，然后将所述水箱与所述第一排水管拆卸分离，即可将收集的废水搬运到需要的地方，使用灵活方便。
3、所述储水部正面侧壁上设置有透明视窗，所述透明视窗可以清晰地显示储水部中的水位高度，使用者可以根据水位高度决定是继续储水还是放水，防止储水部中水位过高或过低造成不便。
4、所述储水部出水口可与抽水马桶的水箱进水口直接相连，由于连通器原理，所述储水部能够自动为马桶的水箱充水，无需人工倾倒，使用方便省力，且节约了冲洗厕所所使用的清水，提高了家庭用水循环利用效率。
