申请日2017.03.02
公开(公告)日2017.09.26
IPC分类号C02F3/28
摘要
本实用新型公开了一种新型UASB水处理设备，包括本体、底座、污泥床、布水装置、加热系统、冷却系统和分离区，底座上部为污泥床，污泥床上部设有筛板，底座上方设有本体，本体上装有布水装置，布水装置包括挡板、支水管和总水管，本体两侧分别设有加热系统和冷却系统，本体上部设有分离区，分离区设有三相分离器，本体上部设有气体出口，气体出口装有集气罩，集气罩上部通过连接器接有出气管，三相分离器一侧接有出水管，本实用新型结构简单新颖，布水效果好，效率高，操作简单，可将温度控制在一定范围，利于微生物保持活性并分解有机物，污水净化效果好。
权利要求书

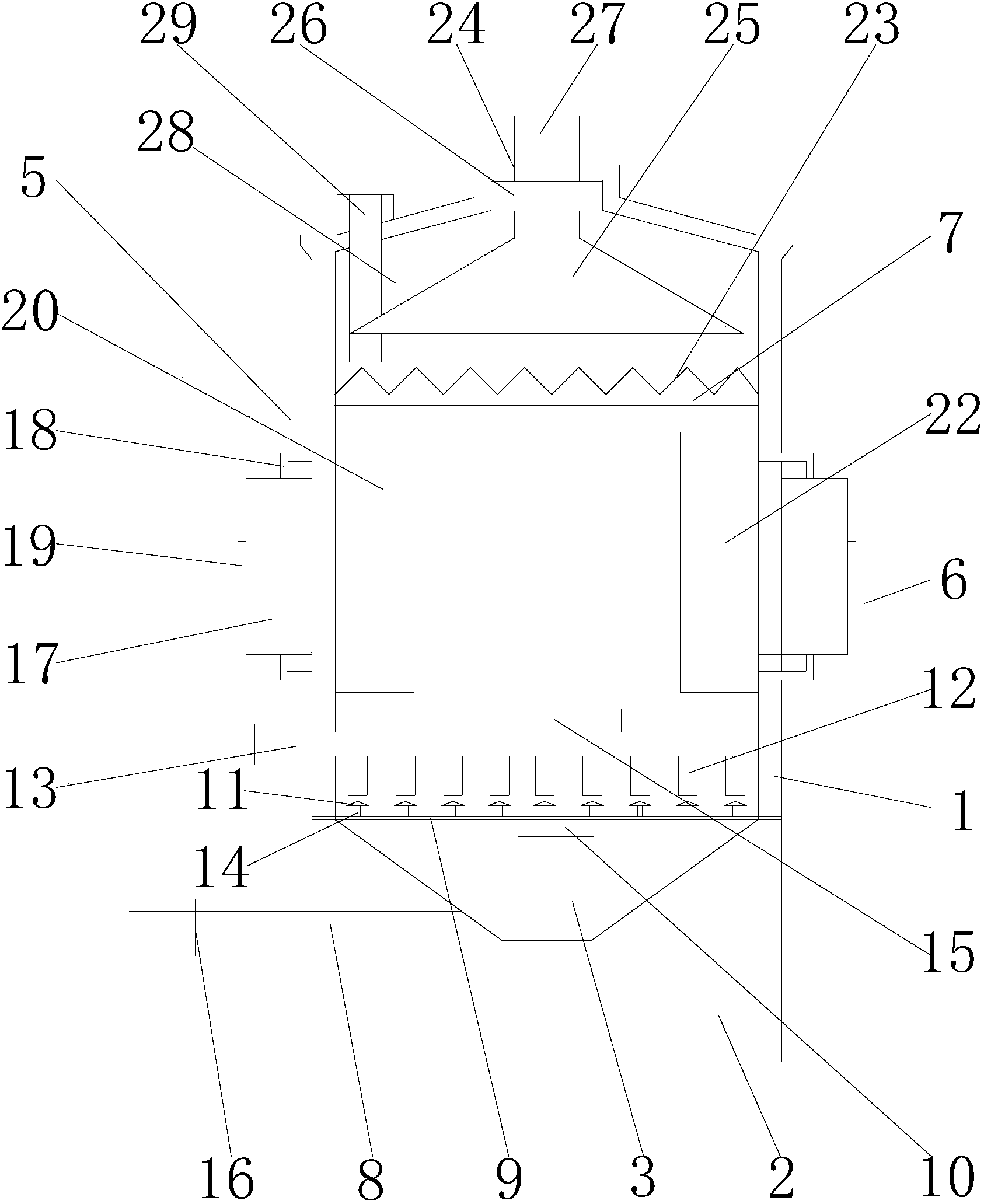

1.一种新型UASB水处理设备，包括本体(1)、底座(2)、污泥床(3)、布水装置(4)、加热系统(5)、冷却系统(6)和分离区(7)，其特征在于：所述底座(2)上部为污泥床(3)，污泥床(3)上部设有筛板(9)，所述底座(2)上方设有本体(1)，本体(1)上装有布水装置(4)，本体(1)两侧分别设有加热系统(5)和冷却系统(6)，所述本体(1)上部设有分离区(7)，分离区(7)设有三相分离器(23)，本体(1)顶部设有气体出口(24)，气体出口(24)装有集气罩(25)，集气罩(25)上部通过连接器(26)接有出气管(27)，三相分离器(23)一侧接有出水管(29)。
2.根据权利要求1所述的一种新型UASB水处理设备，其特征在于：所述污泥床(3)底部一侧接有污泥管道(8)，污泥管道(8)上设有开关(16)，筛板(9)下部装有温度传感器(10)。
3.根据权利要求1所述的一种新型UASB水处理设备，其特征在于：所述本体(1)为双保温层。
4.根据权利要求1所述的一种新型UASB水处理设备，其特征在于：所述布水装置(4)由挡板(11)、支水管(12)和总水管(13)构成。
5.根据权利要求4所述的一种新型UASB水处理设备，其特征在于：所述挡板(11)下部设有装在筛板(9)上的支撑杆(14)，总水管(13)下部设有均匀排列的支水管(12)，总水管(13)上部设有控制器(15)，总水管(13)上设有开关(16)。
6.根据权利要求1所述的一种新型UASB水处理设备，其特征在于：所述加热系统(5)和冷却系统(6)均由循环水箱(17)、连接水管(18)和阀门(19)构成，加热系统(6)的循环水箱(17)通过连接水管(18)接有加热桶(20)，冷却系统(6)的循环水箱(17)通过连接水管(18)接有冷却桶(22)。
7.根据权利要求6所述的一种新型UASB水处理设备，其特征在于：所述 加热桶(20)内装有电热丝(21)，冷却桶(22)内装有冷却油。
8.根据权利要求1所述的一种新型UASB水处理设备，其特征在于：所述加热桶(20)和冷却桶(22)内的连接水管(18)均为螺旋状。
9.根据权利要求1所述的一种新型UASB水处理设备，其特征在于：所述集气罩(25)与三相分离器(23)之间形成集气室(28)。
说明书
一种新型UASB水处理设备
技术领域
本实用新型涉及一种新型UASB水处理设备，属于污水处理领域。
背景技术
上流式厌氧污泥床反应器是一种处理污水的厌氧生物方法，又叫升流式厌氧污泥床，英文缩写UASB。污水自下而上通过UASB。反应器底部有一个高浓度、高活性的污泥床，污水中的大部分有机污染物在此间经过厌氧发酵降解为甲烷和二氧化碳。因水流和气泡的搅动，污泥床之上有一个污泥悬浮层。反应器上部有设有三相分离器，用以分离消化气、消化液和污泥颗粒。消化气自反应器顶部导出;污泥颗粒自动滑落沉降至反应器底部的污泥床;消化液从澄清区出水。UASB负荷能力很大，适用于高浓度有机废水的处理。运行良好的UASB有很高的有机污染物去除率，不需要搅拌，能适应较大幅度的负荷冲击、温度和pH变化。
在现有技术中，大部分UASB污水处理设备的布水装置设置不合理导致污水处理设备的布水效果差，其次，在现有的UASB反应器中，污水处理设备内污泥床的温度变化幅度较大，污泥床的温度随着环境温度的变化而变化，当环境温度过高时，污泥床的温度过高，会导致微生物失去活性，不能分解有机物，当环境温度较低时，过低的温度不适宜于微生物的生长，会导致微生物分解有机物的速率大大减慢，降低污水处理设备的工作效率。
实用新型内容
本实用新型提供了一种新型UASB水处理设备，以解决上述背景技术中提出的问题。
为了解决上述技术问题，本实用新型是通过以下技术方案实现的：一种新型UASB水处理设备，包括本体、底座、污泥床、布水装置、加热系统、冷 却系统和分离区，其特征在于：所述底座上部为污泥床，污泥床上部设有筛板，所述底座上方设有本体，本体上装有布水装置，本体两侧分别设有加热系统和冷却系统，所述本体上部设有分离区，分离区设有三相分离器，所述本体顶部设有气体出口，气体出口装有集气罩，集气罩上部通过连接器接有出气管，三相分离器一侧接有出水管。
优选的，所述污泥床底部一侧接有污泥管道，污泥管道上设有开关，筛板下部装有温度传感器。
优选的，所述本体为双保温层。
优选的，所述布水装置由挡板、支水管和总水管构成。
优选的，所述挡板下部设有装在筛板上的支撑杆，总水管下部设有均匀排列的支水管，总水管上部设有控制器，总水管上设有开关。
优选的，所述加热系统和冷却系统均由循环水箱、连接水管和阀门构成，加热系统的循环水箱通过连接水管接有加热桶，冷却系统的循环水箱通过连接水管接有冷却桶。
优选的，所述加热桶内装有电热丝，冷却桶内装有冷却油。
优选的，所述加热桶和冷却桶内的连接水管均为螺旋状，集气罩与三相分离器之间形成集气室。
优选的，所述集气罩与三相分离器之间形成集气室。
与现有技术相比，本实用新型的有益效果是：本实用新型结构简单新颖，布水效果好，效率高，操作简单，可将温度控制在一定范围，利于微生物保持活性并分解有机物，污水净化效果好。
