申请日2017.03.03
公开(公告)日2017.10.27
IPC分类号C02F9/08
摘要
本实用新型公开了一种污水处理系统，包括净化池和处理装置，所述处理装置包括可移动的漂浮平台，漂浮平台配有移动部件，漂浮平台上还设有曝气部件和加药部件，所述曝气部件的曝气出口伸至净化池池底，加药部件对净化池添加絮凝剂。本实用新型使用漂浮平台移动至净化池的任意位置，通过曝气部件在池内漂浮平台所在区域进行曝气，同时加药部件在漂浮平台所在区域进行加絮凝剂，如此一来，漂浮平台每到达一个位置就能对该位置进行加药处理，从而能够充分均匀地处理池内所有的水体。本实用新型可应用于水体处理领域。
权利要求书

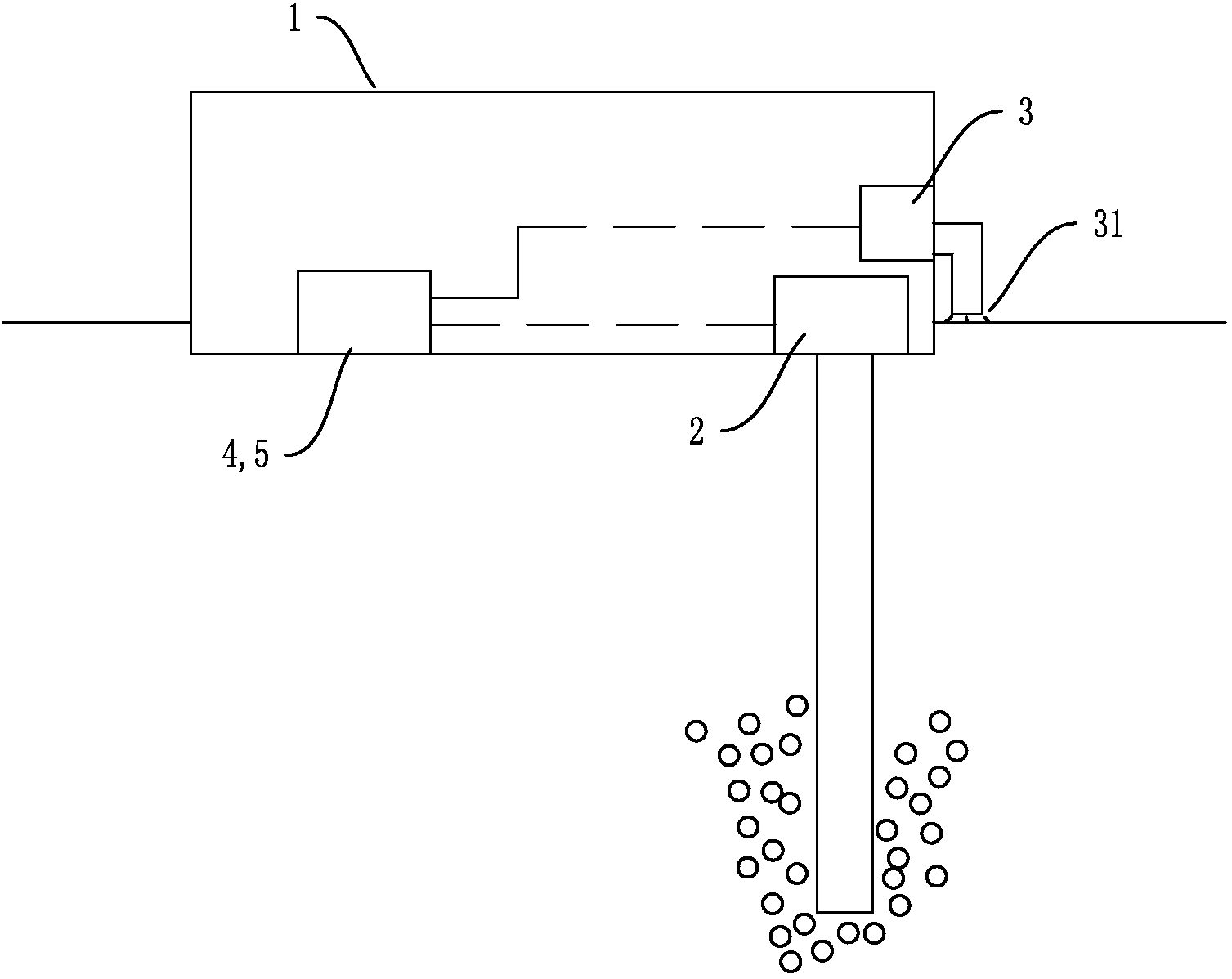

1.一种污水处理系统，包括净化池(100)和处理装置，其特征在于：所述处理装置包括可移动的漂浮平台(1)，漂浮平台(1)配有移动部件，漂浮平台(1)上还设有曝气部件(2)和加药部件(3)，所述曝气部件(2)的曝气出口伸至净化池(100)池底，加药部件(3)对净化池(100)添加絮凝剂。
2.根据权利要求1所述的污水处理系统，其特征在于：所述加药部件(3)的出药口(31)与曝气出口大致在同一深度，或者出药口(31)在净化池(100)液面以下但高于曝气出口，或者出药口(31)在净化池(100)液面以上。
3.根据权利要求2所述的污水处理系统，其特征在于：所述出药口(31)设有向四周出药的匀药器。
4.根据权利要求2所述的污水处理系统，其特征在于：所述漂浮平台(1)上还设有水质监测模块(4)和控制模块(5)，所述水质监测模块(4)、曝气部件(2)、加药部件(3)均与控制模块(5)信号相连。
5.根据权利要求1或2或3或4所述的污水处理系统，其特征在于：所述加药部件(3)包括连通的电解腔(32)和缓冲腔(33)，所述电解腔(32)设有进水口(36)，缓冲腔(33)设有絮凝剂出口(34)和循环出口(35)，所述循环出口(35)通过管道和管道上的循环单元连接进水口(36)，絮凝剂出口(34)连通加药部件(3)的出药口(31)。
6.根据权利要求5所述的污水处理系统，其特征在于：所述电解腔(32)的两端端部设有石墨极板(37)，两石墨极板(37)之间设有电解极板(38)，各电解极板(38)和石墨极板(37)相互平行。
7.根据权利要求1或2或3或4所述的污水处理系统，其特征在于：所述漂浮平台(1)下方还设有两端开口的处理筒(6)，所述处理筒(6)的筒腔内形成超声波辐射区(61)。
8.根据权利要求7所述的污水处理系统，其特征在于：所述处理筒(6)上设有用于生成超声波辐射区(61)的超声波振动元件(62)。
9.根据权利要求1或2或3或4所述的污水处理系统，其特征在于：所述移动部件包括前进单元和转向单元。
说明书
一种污水处理系统
技术领域
本实用新型涉及水处理领域，特别是涉及一种污水处理系统。
背景技术
水厂中进行水处理一般是流动式处理，即通过定点加药、定点曝气之后将水体从一个水池抽到另外一个水池。该处理方式和处理设备由于是定点加药，无论加药位置在哪里都难以避免的出现药物无法均匀散布于水体内的问题。
也有一些处理方法，是在水面安放固定在某一位置的浮式设备，浮式设备内置加药、曝气的部件，使用时将水体抽入内部，处理完成后再排放至外界。这些处理方法和处理设备，在大型水池或者大型的容器中并不能很充分均匀地处理所有水体。
实用新型内容
为了解决上述问题，本实用新型的目的在于提供一种污水处理系统，能够充分均匀地净化、处理水体。
本实用新型所采用的技术方案是：
一种污水处理系统，包括净化池和处理装置，所述处理装置包括可移动的漂浮平台，漂浮平台配有移动部件，漂浮平台上还设有曝气部件和加药部件，所述曝气部件的曝气出口伸至净化池池底，加药部件对净化池添加絮凝剂。
作为本实用新型的进一步改进，所述加药部件的出药口与曝气出口大致在同一深度，或者出药口在净化池液面以下但高于曝气出口，或者出药口在净化池液面以上。
作为本实用新型的进一步改进，所述出药口设有向四周出药的匀药器。
作为本实用新型的进一步改进，所述漂浮平台上还设有水质监测模块和控制模块，所述水质监测模块、曝气部件、加药部件均与控制模块信号相连。
作为本实用新型的进一步改进，所述加药部件包括连通的电解腔和缓冲腔，所述电解腔设有进水口，缓冲腔设有絮凝剂出口和循环出口，所述循环出口通过管道和管道上的循环单元连接进水口，絮凝剂出口连通加药部件的出药口。
作为本实用新型的进一步改进，所述电解腔的两端端部设有石墨极板，两石墨极板之间设有电解极板，各电解极板和石墨极板相互平行。
作为本实用新型的进一步改进，所述漂浮平台下方还设有两端开口的处理筒，所述处理筒的筒腔内形成超声波辐射区。
作为本实用新型的进一步改进，所述处理筒上设有用于生成超声波辐射区的超声波振动元件。
作为本实用新型的进一步改进，所述移动部件包括前进单元和转向单元。
本实用新型的有益效果是：本实用新型使用漂浮平台移动至净化池的任意位置，通过曝气部件在池内漂浮平台所在区域进行曝气，同时加药部件在漂浮平台所在区域进行加絮凝剂，如此一来，漂浮平台每到达一个位置就能对该位置进行加药处理，从而能够充分均匀地处理池内所有的水体。
