申请日2017.03.03
公开(公告)日2017.10.03
IPC分类号C02F9/14
摘要
本实用新型公开了一种牙科污水处理装置，包括牙科洗漱台，所述牙科洗漱台的下端中部通过导管连接过滤室，所述过滤室的内腔中部设有过滤网，所述过滤网的左侧设有漂浮物捞取框，所述漂浮物捞取框的下部设有捞取室，所述过滤室的右侧下端通过导管连接厌氧室的左侧下端，所述厌氧室的右侧下端通过导管连接好氧室的左侧下端，所述好氧室的右侧下端通过导管连接沉淀室，所述沉淀室的上端设有臭氧发生器。该牙科污水处理装置，通过漂浮物捞取框的结构，能够方便快捷的对漂浮物进行清理，通过臭氧出气头的结构，能够有效的对沉淀室中的污水杀菌消毒，通过厌氧室和好氧室的结构，能够使得杀菌更加彻底。
权利要求书

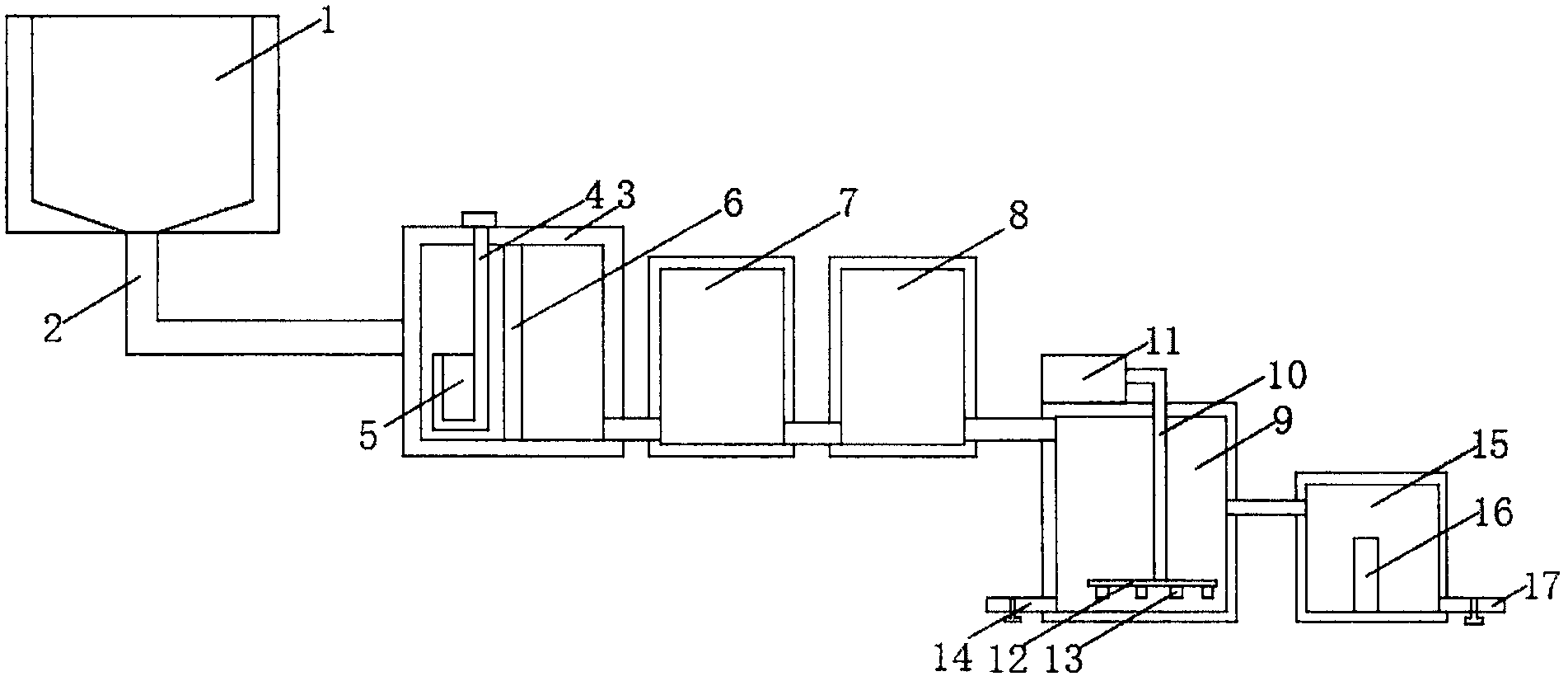

1.一种牙科污水处理装置，包括牙科洗漱台(1)，其特征在于：所述牙科洗漱台(1)的下端中部通过导管(2)连接过滤室(3)，所述过滤室(3)的内腔中部设有过滤网(6)，所述过滤网(6)的左侧设有漂浮物捞取框(4)，所述漂浮物捞取框(4)的下部设有捞取室(5)，所述过滤室(3)的右侧下端通过导管(2)连接厌氧室(7)的左侧下端，所述厌氧室(7)的右侧下端通过导管(2)连接好氧室(8)的左侧下端，所述好氧室(8)的右侧下端通过导管连接沉淀室(9)，所述沉淀室(9)的上端设有臭氧发生器(11)，所述臭氧发生器(11)通过主导管(10)连接分导管(12)，所述分导管(12)的下端连接臭氧出气头(13)，所述沉淀室(9)的左侧下端设有沉淀物出口(14)，所述沉淀室(9)的右侧中部通过导管(2)连接清水储存室(15)，所述清水储存室(15)的下端中部设有加热棒(16)，所述清水储存室(15)的右侧下端设有清水出口(17)。
2.根据权利要求1所述的一种牙科污水处理装置，其特征在于：所述牙科洗漱台(1)的内腔表面光滑，所述牙科洗漱台(1)的内腔底端面存在倾斜角。
3.根据权利要求1所述的一种牙科污水处理装置，其特征在于：所述漂浮物捞取框(4)的上端中部开有矩形通孔(41)，所述漂浮物捞取框(4)的直板上开有圆形通孔，所述圆形通孔不规则的排列在漂浮物捞取框(4)的直板上。
4.根据权利要求1所述的一种牙科污水处理装置，其特征在于：所述臭氧出气头(13)至少设置4个，等距排列在分导管(12)的下端。
5.根据权利要求1所述的一种牙科污水处理装置，其特征在于：所述沉淀物出口(14)和清水出口(17)上均设有控制阀门。
说明书
一种牙科污水处理装置
技术领域
本实用新型涉及口腔医学技术领域，具体为一种牙科污水处理装置。
背景技术
随着生活水平的提高，小型的口腔牙科门诊越来越多。牙科诊疗过程中，磨削牙齿时会产生粉尘、牙齿碎屑和血水，这些物质携带有大量的细菌，若直接排放到水中，对水会造成严重的污染，目前先有的牙科污水处理装置多为地埋式，采用化学物处理消毒净化，容易造成环境的污染，现有的牙科污水处理装置价格较为昂贵，不利于推广使用，特别现在的小型的牙科医院逐渐增多，同时现有的污水处理装置，不利于维修，一旦损坏，难以继续工作，随着国家对污水处理要求的提高，小型的口腔牙科门诊也需要对污水进行处理。因此，有必要研发一种适用于小型的口腔牙科门诊、以及处理水量较少的牙科医院的污水处理设备，因此我们提出了一种牙科污水处理装置。
实用新型内容
本实用新型的目的在于提供一种牙科污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种牙科污水处理装置，包括牙科洗漱台，所述牙科洗漱台的下端中部通过导管连接过滤室，所述过滤室的内腔中部设有过滤网，所述过滤网的左侧设有漂浮物捞取框，所述漂浮物捞取框的下部设有捞取室，所述过滤室的右侧下端通过导管连接厌氧室的左侧下端，所述厌氧室的右侧下端通过导管连接好氧室的左侧下端，所述好氧室的右侧下端通过导管连接沉淀室，所述沉淀室的上端设有臭氧发生器，所述臭氧发生器通过主导管连接分导管，所述分导管的下端连接臭氧出气头，所述沉淀室的左侧下端设有沉淀物出口，所述沉淀室的右侧中部通过导管连接清水储存室，所述清水储存室的下端中部设有加热棒，所述清水储存室的右侧下端设有清水出口。
优选的，所述牙科洗漱台的内腔表面光滑，所述牙科洗漱台的内腔底端面存在倾斜角。
优选的，所述漂浮物捞取框的上端中部开有矩形通孔，所述漂浮物捞取框的直板上开有圆形通孔，所述圆形通孔不规则的排列在漂浮物捞取框的直板上。
优选的，所述臭氧出气头至少设置4个，等距排列在分导管的下端。
优选的，所述沉淀物出口和清水出口上均设有控制阀门。
与现有技术相比，本实用新型的有益效果是：该牙科污水处理装置，通过漂浮物捞取框的结构，能够方便快捷的对漂浮物进行清理，通过臭氧出气头的结构，能够有效的对沉淀室中的污水杀菌消毒，使得臭氧在沉淀室分布均匀，通过厌氧室和好氧室的结构，能够使得杀菌更加彻底，通过加热棒的结构，能够对处理后的水进行加热杀菌。
