申请日2016.02.03
公开(公告)日2016.07.27
IPC分类号C02F3/30; C02F3/12
摘要
本实用新型提出了一种移动床生物膜?膜生物流化床污水处理系统，包括：兼氧区、移动床生物膜区、膜生物流化床区;本实用新型的移动床生物膜?膜生物流化床污水处理系统，其处理效率高、节约能耗、占地面积小、使用及维护方便。

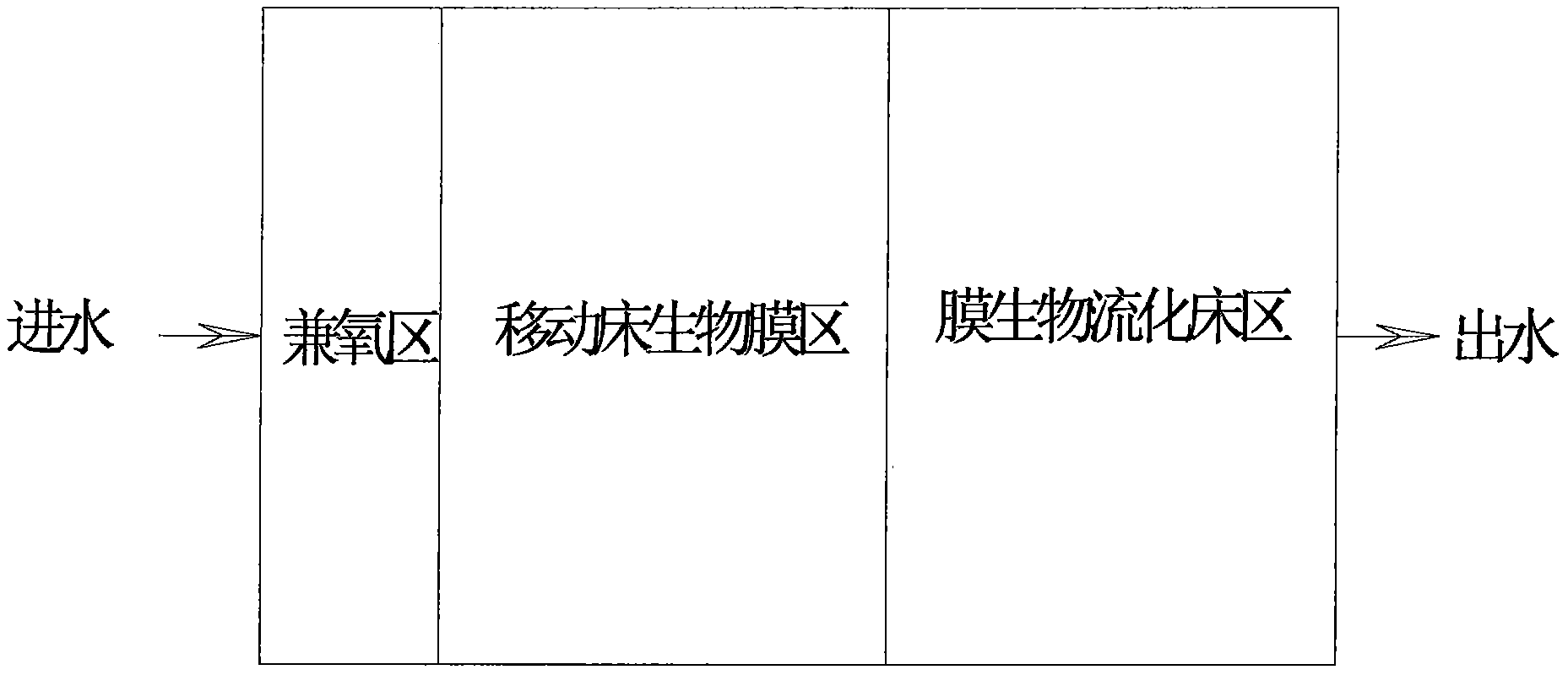

摘要附图
权利要求书
1.一种移动床生物膜-膜生物流化床污水处理系统，其特征在于，依次设置兼氧区、移动床生物膜区、膜生物流化床区;
所述兼氧区内装填半软性组合填料;
所述移动床生物膜区装填泡沫聚氨酯作为悬浮微生物载体;
所述膜生物流化床区装填柔性橡胶载体颗粒。
2.如权利要求1所述一种移动床生物膜-膜生物流化床污水处理系统，其特征在于，所述移动床生物膜区以微孔曝气器曝气，出水端设置不锈钢格栅。
3.如权利要求1所述一种移动床生物膜-膜生物流化床污水处理系统，其特征在于，所述膜生物流化床区的膜元件为平板膜形式，并曝气冲刷。
说明书
一种移动床生物膜-膜生物流化床污水处理系统
技术领域
本实用新型涉及污水处理领域，特别涉及一种移动床生物膜-膜生物流化床污水处理系统。
背景技术
随着我国经济的稳定持续发展，工业化和城市化的不断推进，带来用水量的节节攀升，污水处理的压力也逐渐加大，然而部分地区污水处理设施配套尚不完善，排水管网未能覆盖，这些分散存在的污染源急需解决。针对这种现状，地埋式一体化污水处理设备开始得到应用。
目前，市场上的小型地埋式一体化污水处理设备种类繁多，主要处理工艺涉及到生物接触氧化法、A/O法以及A2/O法等。但该种设备普遍存在一些弊病，如水力停留时间较长、能耗高、剩余污泥产量高等。
实用新型内容
为了克服现有小型地埋式一体化污水处理设备的不足，本实用新型从优化处理工艺及设备结构、提高处理效率、降低能耗方面入手，创新研制出移动床生物膜-膜生物流化床污水处理系统。
本实用新型的技术方案是这样实现的：
一种移动床生物膜-膜生物流化床污水处理系统，依次设置兼氧区、移动床生物膜区、膜生物流化床区;
所述兼氧区内装填半软性组合填料;
所述移动床生物膜区装填泡沫聚氨酯作为悬浮微生物载体;
所述膜生物流化床区装填柔性橡胶载体颗粒。
可选地，所述移动床生物膜区以微孔曝气器曝气，出水端设置不锈钢格栅。
可选地，所述膜生物流化床区的膜元件为平板膜形式，并曝气冲刷。
本实用新型的有益效果是：
处理效率高、节约能耗、占地面积小、使用及维护方便。
