申请日2016.02.03
公开(公告)日2016.08.24
IPC分类号C02F9/04; C02F1/52; C02F1/00
摘要
一种视窗玻璃加工废水处理系统，包括混凝剂投加泵、加药泵、快速搅拌池、反应池、搅拌器、沉淀池、污泥回流管、纤维过滤池和污泥排放系统，所述混凝剂投加泵与快速搅拌池顶部通过管道连通，所述加药泵与快速搅拌池顶部通过管道连通，所述加药泵是数量为两个，所述混凝剂投加泵的数量为两个，所述快速搅拌池内设置有搅拌叶，所述快速搅拌池下部和反应池上部通过管道连通，所述反应池内设置有搅拌器，所述反应池下部通过管道与沉淀池顶部连通，所述沉淀池的底部通过污泥回流管与反应池顶部连通，所述搅拌器为变频调速搅拌器。所述沉淀池内设置有斜管模块，所述沉淀池的底部连通有污泥排放系统。本实用新型配置简单，对研磨废水具有很好的处理效果。

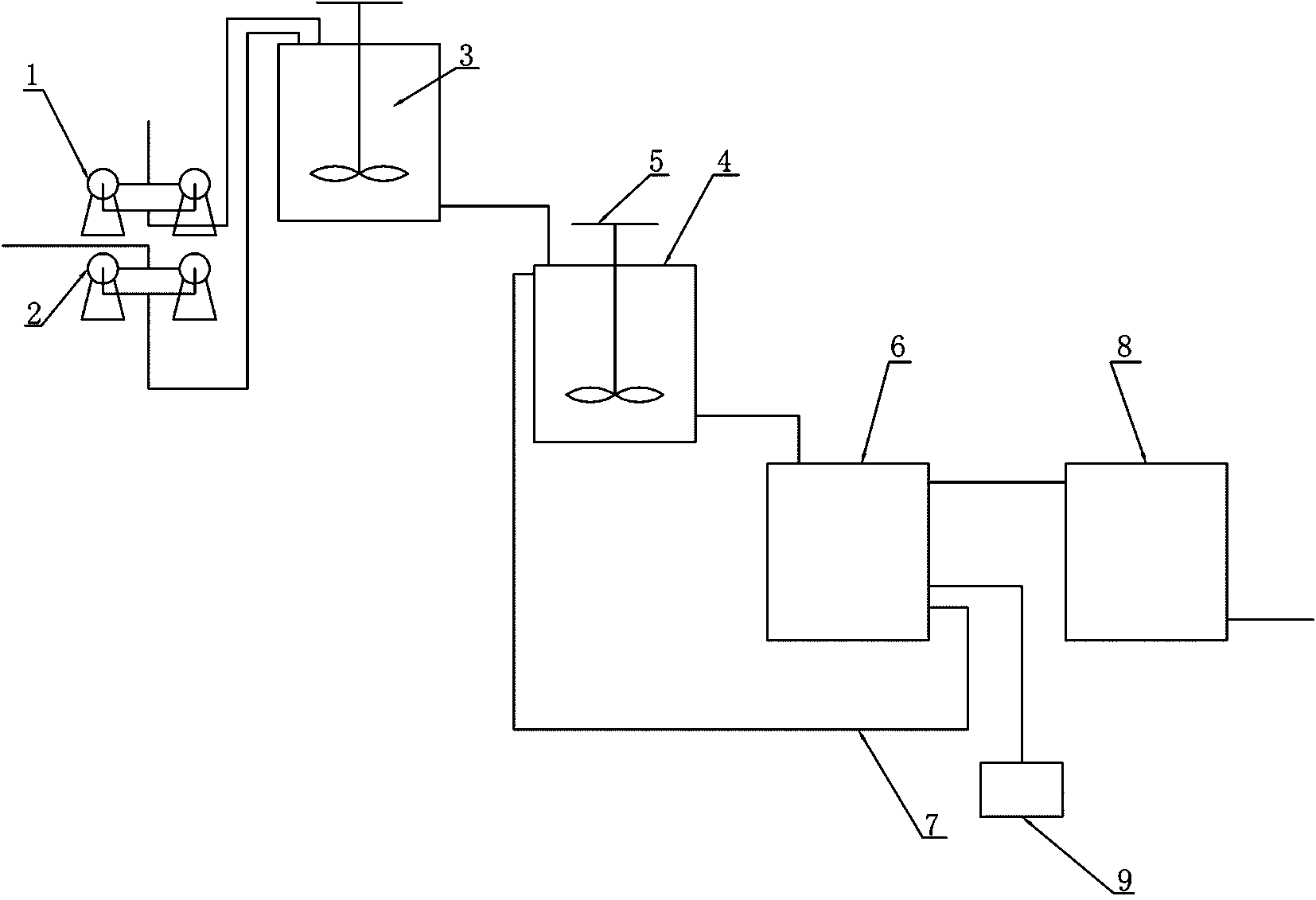

摘要附图
权利要求书
1.一种视窗玻璃加工废水处理系统，包括混凝剂投加泵、加药泵、快速搅拌池、反应池、搅拌器、沉淀池、污泥回流管、纤维过滤池和污泥排放系统，其特征在于，所述混凝剂投加泵与快速搅拌池顶部通过管道连通，所述加药泵与快速搅拌池顶部通过管道连通，所述加药泵是数量为两个，所述混凝剂投加泵的数量为两个，所述快速搅拌池内设置有搅拌叶，所述快速搅拌池下部和反应池上部通过管道连通，所述反应池内设置有搅拌器，所述反应池下部通过管道与沉淀池顶部连通，所述沉淀池的底部通过污泥回流管与反应池顶部连通，所述搅拌器为变频调速搅拌器，所述沉淀池内设置有斜管模块，所述沉淀池的底部连通有污泥排放系统。
2.根据权利要求1所述的一种视窗玻璃加工废水处理系统，其特征在于，所述沉淀池内设置有刮泥机。
3.根据权利要求1所述的一种视窗玻璃加工废水处理系统，其特征在于，所述沉淀池上部设置有澄清水集水槽。
4.根据权利要求1所述的一种视窗玻璃加工废水处理系统，其特征在于，所述沉淀池内部设置有泥位检测控制系统。
5.根据权利要求1所述的一种视窗玻璃加工废水处理系统，其特征在于，所述混凝剂投加泵为变频调速泵。
6.根据权利要求1所述的一种视窗玻璃加工废水处理系统，其特征在于，所述加药泵为变频调速泵。
说明书
一种视窗玻璃加工废水处理系统
技术领域
本实用新型属于废水处理系统，具体为一种视窗玻璃加工废水处理系统。
背景技术
玻璃行业在生产过程中会直接或间接地排放多种废水，其中处理量最大、资金投入最大的是研磨废水处理，玻璃研磨废水主要含有大量的玻璃细粉颗粒，这些颗粒多以悬浮态形式存在于废水中。如果通过混凝沉淀的方式处理，废水中大颗粒可以较快且有效的沉淀下来，但在多步分级研磨工艺形成的微米级小颗粒无法在短时间内被混凝剂捕捉、沉淀，出水水质不佳。
实用新型内容
本实用新型的目的在于提供一种视窗玻璃加工废水处理系统，解决背景技术中的问题。
本实用新型采用以下技术方案实现：
一种视窗玻璃加工废水处理系统，包括混凝剂投加泵、加药泵、快速搅拌池、反应池、搅拌器、沉淀池、污泥回流管、纤维过滤池和污泥排放系统，所述混凝剂投加泵与快速搅拌池顶部通过管道连通，所述加药泵与快速搅拌池顶部通过管道连通，所述加药泵是数量为两个，所述混凝剂投加泵的数量为两个，所述快速搅拌池内设置有搅拌叶，所述快速搅拌池下部和反应池上部通过管道连通，所述反应池内设置有搅拌器，所述反应池下部通过管道与沉淀池顶部连通，所述沉淀池的底部通过污泥回流管与反应池顶部连通，所述搅拌器为变频调速搅拌器，所述沉淀池内设置有斜管模块，所述沉淀池的底部连通有污泥排放系统。
本实用新型中，所述沉淀池内设置有刮泥机。
本实用新型中，所述沉淀池上部设置有澄清水集水槽。
本实用新型中，所述沉淀池内部设置有泥位检测控制系统。
本实用新型中，所述混凝剂投加泵为变频调速泵。
本实用新型中，所述加药泵为变频调速泵。
有益效果：本实用新型配置简单，对研磨废水具有很好的处理效果。
