申请日2016.02.01
公开(公告)日2016.04.27
IPC分类号B01D61/08; G21F9/06
摘要
本发明公开了一种用于放射性废水处理的反渗透膜壳，包括压力容器、固定端盖和拆装端盖。反渗透的淡水出口设置在固定端盖上，固定端盖以卡箍的形式与压力容器相连接。拆装端盖以快装旋转螺母的形式与压力容器相连接，快装端盖上装有把手。反渗透的进水口和浓水出口设置在压力容器的两个侧边，在沿着压力容器中心轴线的方向上，其中一个接口靠近固定端盖一侧，而另一个接口则靠近拆装端盖一侧;在垂直于压力容器中心轴线的剖面图上，上述两个接口对称分布在中心轴两侧。所述膜壳材料为316L不锈钢或者屏蔽材料，可有效降低操作人员的受照射剂量。反渗透的进水口、淡水出口和浓水出口的外接口均采用快装接头的方式。

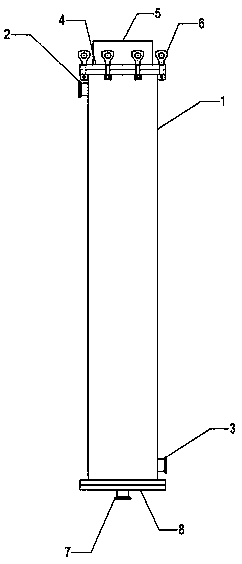

摘要附图
权利要求书
1.一种用于放射性废水处理的反渗透膜壳，其特征在于：所述反渗透膜壳包括压力容器、固定端盖和拆装端盖，拆装端盖以快装旋转螺母的形式与压力容器相连接，拆装端盖上装有把手，便于快速更换反渗透膜，固定端盖位于压力容器的下端，拆装端盖位于压力容器的上端。
2.如权利要求1所述的反渗透膜壳，其特征在于：反渗透的淡水出口设置在固定端盖上，固定端盖以卡箍的形式与压力容器相连接。
3.如权利要求1所述的反渗透膜壳，其特征在于：反渗透的进水口和浓水出口设置在压力容器的两个侧边，在沿着压力容器中心轴线的方向上，其中一个接口靠近固定端盖一侧，而另一个接口则靠近拆装端盖一侧。
4.如权利要求1所述的反渗透膜壳，其特征在于：所述膜壳材料为316L不锈钢或者屏蔽材料。
5.如权利要求1所述的反渗透膜壳，其特征在于：反渗透膜壳的进水口、淡水出口和浓水出口的外接口均采用快装接头的方式，接口与膜壳之间的管道长度可调，便于快速安装和拆卸，同时可以灵活调整安装空间。
说明书
一种用于放射性废水处理的反渗透膜壳
技术领域
本发明属于工业水处理技术领域，具体涉及一种用于放射性废水处理的反渗透膜壳。
背景技术
反渗透技术作为脱盐技术在民用水处理领域得到了广泛的应用，该技术也可用于放射性废水处理领域，但对于反渗透技术的应用有一些特殊的要求，例如，核工业的厂房空间一般都比较紧凑，需要尽可能减小设备的尺寸;放射性废水处理装置的运行管理属于放射性操作，需要具体的措施来降低操作人员的受照射剂量。因此要将反渗透技术应用于核工业，必须针对反渗透技术做一系列适用性开发和改进。
发明内容
针对现有技术中的不足，本发明的目的在于提供一种用于放射性废水处理的反渗透膜壳。
为了实现上述目的，本发明采取的技术方案是：
反渗透膜壳的固定端盖以卡箍的形式与压力容器相连接，拆装端盖以快装旋转螺母的形式与压力容器相连接，进水口、淡水出口和浓水出口尽量安排在膜壳的侧边而不是两端，从而节省了反渗透膜壳的安装空间，通过本项技术改进，反渗透膜壳的安装尺寸比民用领域通用反渗透膜壳的安装尺寸减小了16%以上;
反渗透膜壳的进水口、淡水出口和浓水出口的外接口均采用快装接头的方式，接口与膜壳之间的管道长度可变更，便于灵活调整安装空间。当安装空间受限时，相邻反渗透膜壳之间的安装只受固定端盖和拆装端盖外缘尺寸的制约;
当需要更换反渗透膜时，由于反渗透膜壳的进水口、淡水出口和浓水出口的外接口均采用快装接头的方式，可以方便地将反渗透膜壳从台架上拆卸，拆装端盖以快装旋转螺母的形式与压力容器相连接，可以方便快速地进行拆卸，拆装端盖上装有把手，在拆卸时可方便拿取，避免放射性沾污。
反渗透膜壳可采用屏蔽材料制作，有效降低操作人员的受照射剂量。
有益效果
本发明公开了一种用于放射性废水处理的反渗透膜壳。该膜壳的主要优势是：能够有效降低操作人员的受照射剂量、节省空间、便于更换反渗透膜。
通过本发明的技术改进，反渗透膜壳的安装尺寸比民用领域通用反渗透膜壳的安装尺寸减小了16%以上;在更换反渗透膜时操作时间更短，受照射剂量更低，拆装端盖上装有把手，在拆卸时可方便拿取，避免放射性沾污。反渗透膜壳可采用屏蔽材料制作，有效降低操作人员的受照射剂量。
