申请日2016.02.01
公开(公告)日2016.05.11
IPC分类号F24H9/00; F24H9/20; F24J2/46; B08B3/02
摘要
本发明公开了一种带有自动清洗功能的废水热能回收装置。所述箱体上部设置有废水进水口，所述废水过滤盘设置在箱体内并与废水进水口连接，所述箱体底部设置有废水排出通道，所述废水排出通道与箱体底部设置的废水排出口连接，所述废水排出通道在箱体中央部分向上延伸，所述废水过滤盘中央底部与废水排出通道向上延伸的部分相连接，所述自动旋转清洗装置设置在废水过滤盘上方;所述废水过滤盘与最外侧的废水储水腔体连通，所述废水储水腔体由外向内形成底部-顶部-底部-顶部交替的废水通道。本发明能够有效的利用日常生活中的废水热能来提高热水器的冷水温度，减小热水器的功率，达到节能的效果。

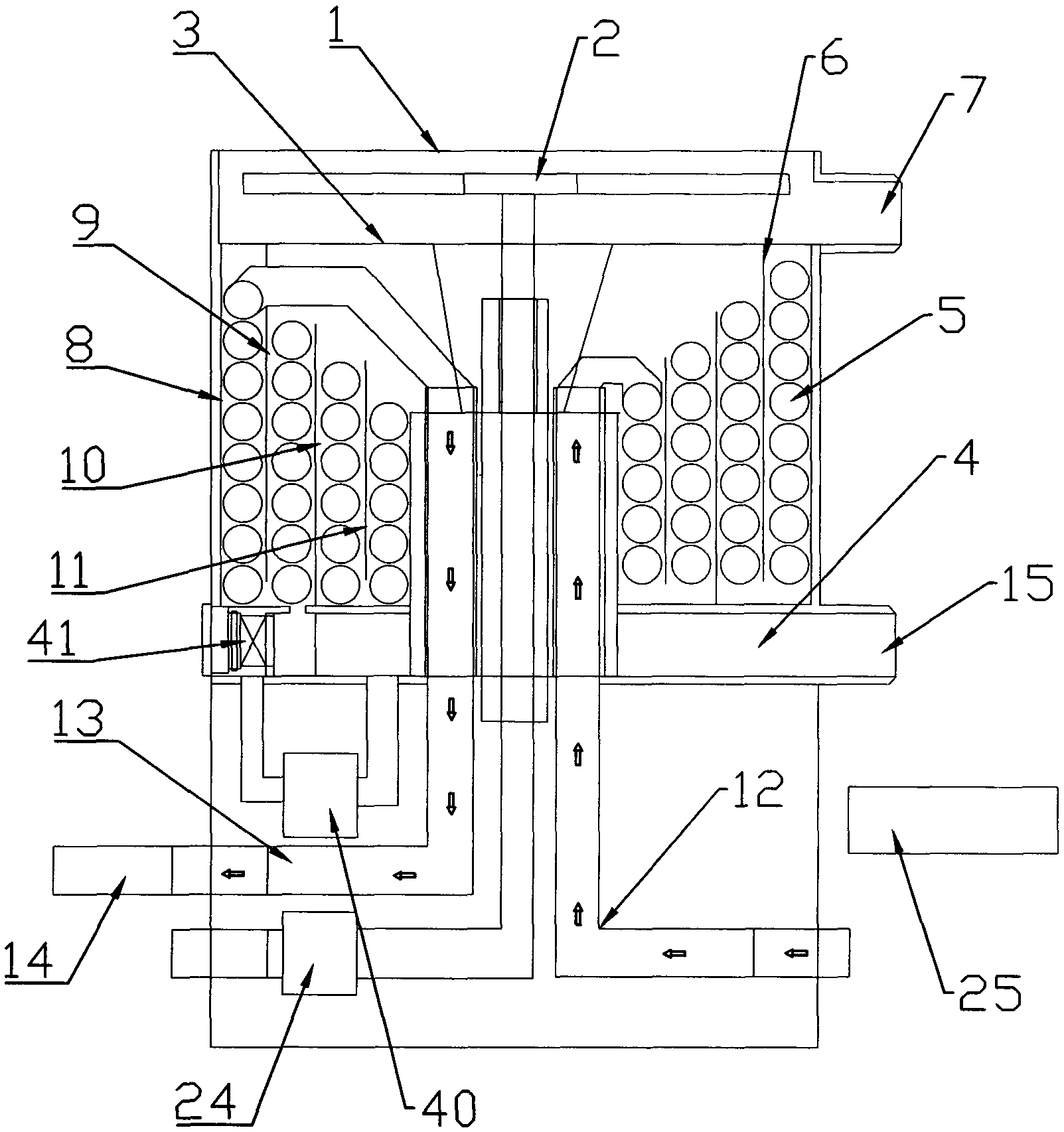

摘要附图
权利要求书
1.一种带有自动清洗功能的废水热能回收装置，其特征在于：包括：箱体、自动旋转清洗装置、废水过滤盘、废水排出通道、多级热交换金属冷水盘管、圆柱形废水隔板;所述箱体上部设置有废水进水口，所述废水过滤盘设置在箱体内并与废水进水口连接，所述箱体底部设置有废水排出通道，所述废水排出通道与箱体底部设置的废水排出口连接，所述废水排出通道在箱体中央部分向上延伸，所述废水过滤盘中央底部与废水排出通道向上延伸的部分相连接，所述自动旋转清洗装置设置在废水过滤盘上方;所述多级热交换金属冷水盘管由多级不同直径的螺旋状圆柱嵌套而成，相邻的螺旋状圆柱之间通过圆柱形废水隔板分隔形成彼此连通的废水储水腔体，所述废水过滤盘与最外侧的废水储水腔体连通，所述废水储水腔体由外向内形成底部-顶部-底部-顶部交替的废水通道，冷水进水管穿过废水排出通道向上延伸的部分与多级热交换金属冷水盘管最内侧盘管连接，冷水出水管穿过废水排出通道向上延伸的部分与多级热交换金属冷水盘管最外侧盘管连接。
2.根据权利要求1所述的带有自动清洗功能的废水热能回收装置，其特征在于：所述多级热交换金属冷水盘管采用不锈钢波纹管或铜管绕制成螺旋状圆柱。
3.根据权利要求1所述的带有自动清洗功能的废水热能回收装置，其特征在于：所述自动旋转清洗装置包括三孔喷头、喷水杆、平衡杆、进水通道，所述三孔喷头分别与喷水杆、平衡杆连接，所述三孔喷头底部与穿过废水排出通道向上延伸的部分的进水通道连接，所述喷水杆一侧设置有若干喷水口，所述喷水口出水方向与水平面呈20-45℃倾斜角。
4.根据权利要求3所述的带有自动清洗功能的废水热能回收装置，其特征在于：所述自动旋转清洗装置还包括清洗阀、自动清洗控制电路，所述清洗阀设置在进水通道上，所述自动清洗控制电路包括电源电路、单片机、电磁阀驱动控制电路、显示电路。
5.根据权利要求3所述的带有自动清洗功能的废水热能回收装置，其特征在于：所述废水过滤盘由内向外依次设置有中央垃圾排出区、垃圾沉积区、废水过滤流出区，所述垃圾沉积区与箱体上的废水进水口连通，所述垃圾沉积区与废水过滤流出区之间通过网孔围栏间隔，所述垃圾沉积区带有坡度向废水过滤流出区倾斜，所述废水过滤流出区内均匀设置有网孔，所述废水过滤流出区与下方的废水储水腔体连通，所述中央垃圾排出区与垃圾沉积区连通，所述中央垃圾排出区为阶梯状结构，所述中央垃圾排出区底部一侧设置有垃圾排出口，所述进水通道从中央垃圾排出区底部中央穿过。
6.根据权利要求1所述的带有自动清洗功能的废水热能回收装置，其特征在于：所述废水排出通道与多级热交换金属冷水盘管最外侧两个废水储水腔体通过排水阀连通，所述排水阀前设置有过滤网。
7.根据权利要求1所述的带有自动清洗功能的废水热能回收装置，其特征在于：所述冷水进水管或冷水出水管上设置有流量传感器，所述流量传感器包括涡轮及霍尔信号检测板。
说明书
一种带有自动清洗功能的废水热能回收装置
技术领域：
本发明属于热能回收领域，特别涉及一种带有自动清洗功能的废水热能回收装置。
背景技术：
热水器是一种将冷水加热到用户所需要的热水的装置，热水器的使用功率是由热水与冷水温差、水量决定。热水器使用功率与温差成正比关系。因此减小被加热水的温差就可以降低热水器的使用功率。日常生活中，人们经常需要用热水器加热出热水进行洗头、洗澡、洗碗等，这类热水使用后的废水温度仍然较高，存在很大的浪费。
公开于该背景技术部分的信息仅仅旨在增加对本发明的总体背景的理解，而不应当被视为承认或以任何形式暗示该信息构成已为本领域一般技术人员所公知的现有技术。
发明内容：
本发明的目的在于提供一种带有自动清洗功能的废水热能回收装置，从而克服上述现有技术中的缺陷。
为实现上述目的，本发明提供了
一种带有自动清洗功能的废水热能回收装置，包括：箱体、自动旋转清洗装置、废水过滤盘、废水排出通道、多级热交换金属冷水盘管、圆柱形废水隔板;所述箱体上部设置有废水进水口，所述废水过滤盘设置在箱体内并 与废水进水口连接，所述箱体底部设置有废水排出通道，所述废水排出通道与箱体底部设置的废水排出口连接，所述废水排出通道在箱体中央部分向上延伸，所述废水过滤盘中央底部与废水排出通道向上延伸的部分相连接，所述自动旋转清洗装置设置在废水过滤盘上方;所述多级热交换金属冷水盘管由多级不同直径的螺旋状圆柱嵌套而成，相邻的螺旋状圆柱之间通过圆柱形废水隔板分隔形成彼此连通的废水储水腔体，所述废水过滤盘与最外侧的废水储水腔体连通，所述废水储水腔体由外向内形成底部-顶部-底部-顶部交替的废水通道，冷水进水管穿过废水排出通道向上延伸的部分与多级热交换金属冷水盘管最内侧盘管连接，冷水出水管穿过废水排出通道向上延伸的部分与多级热交换金属冷水盘管最外侧盘管连接。
优选地，技术方案中，多级热交换金属冷水盘管采用不锈钢波纹管或铜管绕制成螺旋状圆柱。
优选地，技术方案中，自动旋转清洗装置包括三孔喷头、喷水杆、平衡杆、进水通道，所述三孔喷头分别与喷水杆、平衡杆连接，所述三孔喷头底部与穿过废水排出通道向上延伸的部分的进水通道连接，所述喷水杆一侧设置有若干喷水口，所述喷水口出水方向与水平面呈20-45℃倾斜角。
优选地，技术方案中，自动旋转清洗装置还包括清洗阀、自动清洗控制电路，所述清洗阀设置在进水通道上，所述自动清洗控制电路包括电源电路、单片机、电磁阀驱动控制电路、显示电路。
优选地，技术方案中，废水过滤盘由内向外依次设置有中央垃圾排出区、垃圾沉积区、废水过滤流出区，所述垃圾沉积区与箱体上的废水进水口连通，所述垃圾沉积区与废水过滤流出区之间通过网孔围栏间隔，所述垃圾沉积区 带有坡度向废水过滤流出区倾斜，所述废水过滤流出区内均匀设置有网孔，所述废水过滤流出区与下方的废水储水腔体连通，所述中央垃圾排出区与垃圾沉积区连通，所述中央垃圾排出区为阶梯状结构，所述中央垃圾排出区底部一侧设置有垃圾排出口，所述进水通道从中央垃圾排出区底部中央穿过。
优选地，技术方案中，废水排出通道与多级热交换金属冷水盘管最外侧两个废水储水腔体通过排水阀连通，所述排水阀前设置有过滤网。
优选地，技术方案中，冷水进水管或冷水出水管上设置有流量传感器，所述流量传感器包括涡轮及霍尔信号检测板。
与现有技术相比，本发明具有如下有益效果：
能够有效的利用日常生活中的废水热能来提高热水器的冷水温度，减小热水器的功率，达到节能的效果。
