申请日2016.02.01
公开(公告)日2016.08.17
IPC分类号B01D35/00; C02F1/00
摘要
本实用新型公开一种分水器组件和具有其的水处理组件，分水器组件包括分水器本体，所述分水器本体内具有隔离开设置的第一流道和第二流道;分水器接头，所述分水器接头上具有第三流道，所述分水器接头和所述分水器本体通过连接结构可拆卸地相连，且在所述分水器本体与所述分水器接头相连时使所述第三流道连通至所述第一流道;和密封件，所述密封件安装在所述分水器本体上且位于所述分水器接头与所述分水器本体之间。根据本实用新型的分水器组件，通过将密封件安装在分水器本体上且位于分水器接头和分水器本体之间，有利于提高分水器接头和分水器本体之间密封的可靠性，当水流过分水器接头和分水器本体时，可以避免水的泄露。

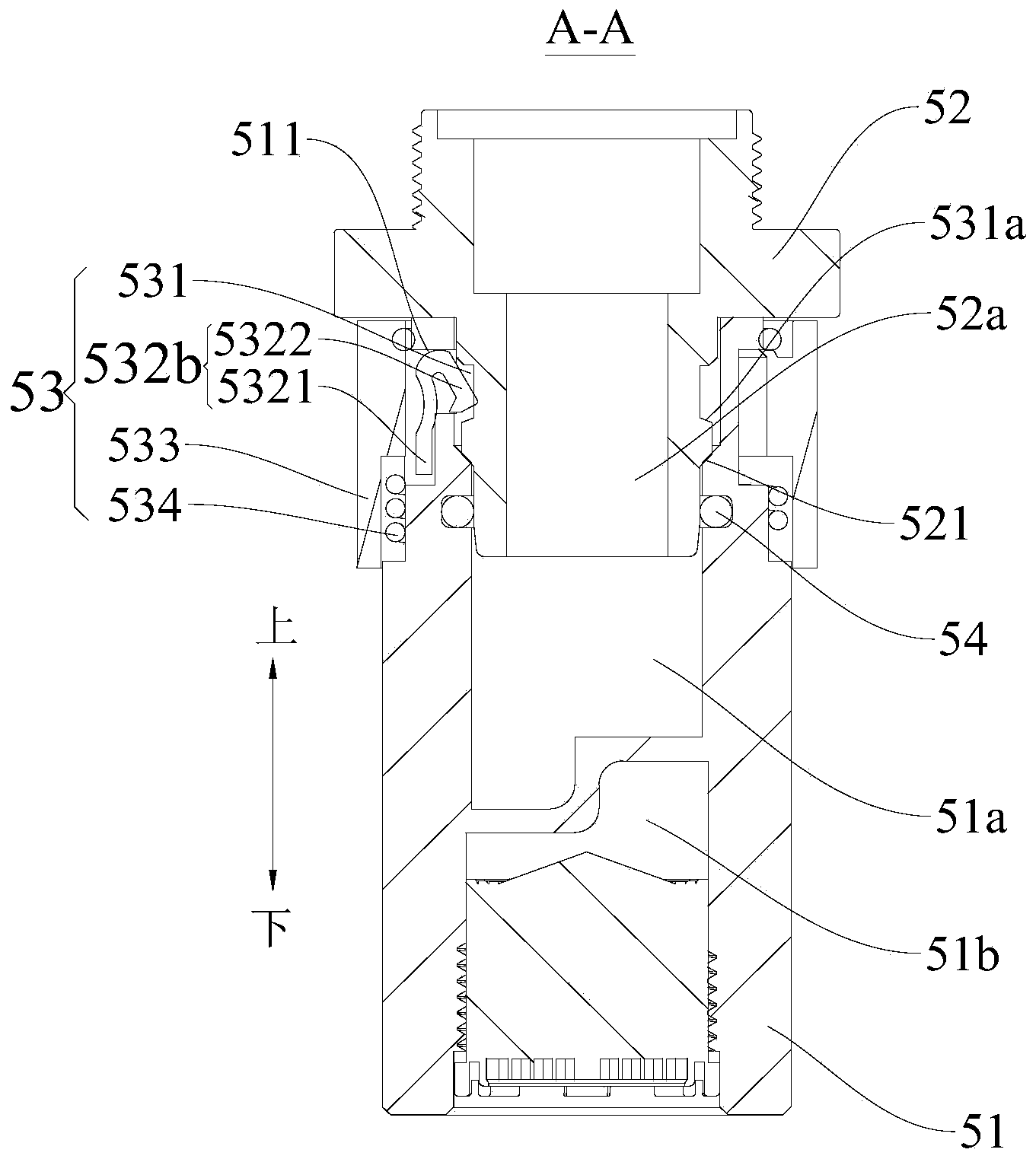

摘要附图
权利要求书
1.一种分水器组件，其特征在于，包括：
分水器本体，所述分水器本体内具有隔离开设置的第一流道和第二流道;
分水器接头，所述分水器接头上具有第三流道，所述分水器接头和所述分水器本体通过连接结构可拆卸地相连，且在所述分水器本体与所述分水器接头相连时使所述第三流道连通至所述第一流道;和
密封件，所述密封件安装在所述分水器本体上且位于所述分水器接头与所述分水器本体之间。
2.根据权利要求1所述的分水器组件，其特征在于，所述分水器接头的一端和所述分水器本体的一端均形成为筒形，所述分水器接头的所述一端通过所述连接结构插配在所述分水器本体的所述一端内。
3.根据权利要求2所述的分水器组件，其特征在于，所述分水器本体的所述一端的内周面上形成有环形槽，所述密封件为密封圈且配合在所述环形槽内。
4.根据权利要求2所述的分水器组件，其特征在于，所述连接结构包括：
第一限位件，所述第一限位件设在所述分水器接头的所述一端;
第二限位件，所述第二限位件设在所述分水器本体的所述一端;
滑移件，所述滑移件设在所述分水器本体上，且在使所述第二限位件的部分伸入所述分水器本体内以与所述第一限位件配合限位的第一位置和释放所述第二限位件以与所述第一限位件分离的第二位置之间可移动。
5.根据权利要求4所述的分水器组件，其特征在于，所述分水器本体的所述一端的侧壁上具有周向间隔开分布的多个穿孔，所述第二限位件的所述部分通过所述穿孔伸入所述分水器本体内。
6.根据权利要求5所述的分水器组件，其特征在于，所述第二限位件包括与所述多个穿孔分别对应的多个球体。
7.根据权利要求5所述的分水器组件，其特征在于，所述第二限位件包括与所述多个穿孔分别对应的多个卡扣，所述卡扣包括第一段部和第二段部，所述第一段部位于所述分水器本体外侧，所述第二段部的一端与所述第一段部的一端相连且所述第二段部的另一端穿入所述穿孔且朝向远离所述分水器本体的所述一端的方向延伸。
8.根据权利要求4所述的分水器组件，其特征在于，所述第一限位件为形成在所述分水器接头的所述一端的外周面上的限位槽。
9.根据权利要求8所述的分水器组件，其特征在于，所述分水器接头的所述一端具有将所述第二限位件的所述部分导入所述限位槽内的装配导向斜面。
10.根据权利要求8所述的分水器组件，其特征在于，所述限位槽的底壁构造成将所述第二限位件的所述部分导出所述限位槽的拆卸导向斜面。
11.根据权利要求4所述的分水器组件，其特征在于，所述滑移件为套设在所述分水器本体上的滑移套筒。
12.根据权利要求4所述的分水器组件，其特征在于，进一步包括：
弹性件，所述弹性件连接在所述滑移件和所述分水器本体之间以常推动所述滑移件位于所述第一位置。
13.根据权利要求1所述的分水器组件，其特征在于，所述密封件安装在所述分水器本体上且位于所述分水器接头与所述分水器本体之间且构造成防止所述第三流道和/或所述第一流道内的水流向所述连接结构。
14.一种水处理组件，其特征在于，包括：
水处理装置，所述水处理装置包括：滤芯和底座组件，所述滤芯包括外滤壳和收纳在所述外滤壳内的内滤壳，所述内滤壳与所述外滤壳共同限定出与所述内滤壳内部连通的外流道，所述内滤壳内设有滤材以对原水进行过滤，所述底座组件设在所述滤芯的底部且具有与所述内滤壳内部连通的第一通水流道和与所述外流道连通的第二通水流道;和
根据权利要求1-13中任一项所述的分水器组件，所述第一流道连通至所述第一通水流道和所述第二通水流道中的其中一个，所述第二流道连通至所述第一通水流道和所述第二通水流道中的另一个。
说明书
分水器组件和具有其的水处理组件
技术领域
本实用新型涉及净水技术领域，尤其是涉及一种分水器组件和具有其的水处理组件。
背景技术
目前，人们通常采用自来水洗脸，然而，自来水的硬度很可能伤害用户皮肤，造成用户皮肤受损。另外，相关技术中的水处理装置的结构复杂，与水龙头连接时，安装过程复杂，连接可靠性差，容易漏水，后期更换、维护不便，而且复杂的连接结构也会增大加工难度，降低生产效率，拉高生产成本。
实用新型内容
本实用新型旨在至少在一定程度上解决相关技术中的技术问题之一。为此，本实用新型提出一种分水器组件，有利于提高分水器接头和分水器本体之间密封的可靠性。
本实用新型还提出一种水处理组件，包括上述的分水器组件。
根据本实用新型实施例的分水器组件，包括分水器本体，所述分水器本体内具有隔离开设置的第一流道和第二流道;分水器接头，所述分水器接头上具有第三流道，所述分水器接头和所述分水器本体通过连接结构可拆卸地相连，且在所述分水器本体与所述分水器接头相连时使所述第三流道连通至所述第一流道;和密封件，所述密封件安装在所述分水器本体上且位于所述分水器接头与所述分水器本体之间。
根据本实用新型实施例的分水器组件，通过将密封件安装在分水器本体上且位于分水器接头和分水器本体之间，有利于提高分水器接头和分水器本体之间密封的可靠性，当水流过分水器接头和分水器本体时，可以避免水的泄露。
根据本实用新型的一些实施例，所述分水器接头的一端和所述分水器本体的一端均形成为筒形，所述分水器接头的所述一端通过所述连接结构插配在所述分水器本体的所述一端内。
进一步地，所述分水器本体的所述一端的内周面上形成有环形槽，所述密封件为密封圈且配合在所述环形槽内。
进一步地，所述连接结构包括：第一限位件，所述第一限位件设在所述分水器接头的所述一端;第二限位件，所述第二限位件设在所述分水器本体的所述一端;滑移件，所述滑移件设在所述分水器本体上，且在使所述第二限位件的部分伸入所述分水器本体内以与所述第一限位件配合限位的第一位置和释放所述第二限位件以与所述第一限位件分离的第二位置之间可移动。
进一步地，所述分水器本体的所述一端的侧壁上具有周向间隔开分布的多个穿孔，所述第二限位件的所述部分通过所述穿孔伸入所述分水器本体内。
可选地，所述第二限位件包括与所述多个穿孔分别对应的多个球体。
可选地，所述第二限位件包括与所述多个穿孔分别对应的多个卡扣，所述卡扣包括第一段部和第二段部，所述第一段部位于所述分水器本体外侧，所述第二段部的一端与所述第一段部的一端相连且所述第二段部的另一端穿入所述穿孔且朝向远离所述分水器本体的所述一端的方向延伸。
进一步地，所述第一限位件为形成在所述分水器接头的所述一端的外周面上的限位槽。
进一步地，所述分水器接头的所述一端具有将所述第二限位件的所述部分导入所述限位槽内的装配导向斜面。
进一步地，所述限位槽的底壁构造成将所述第二限位件的所述部分导出所述限位槽的拆卸导向斜面。
可选地，所述滑移件为套设在所述分水器本体上的滑移套筒。
进一步地，连接结构进一步包括：弹性件，所述弹性件连接在所述滑移件和所述分水器本体之间以常推动所述滑移件位于所述第一位置。
进一步地，所述密封件安装在所述分水器本体上且位于所述分水器接头与所述分水器本体之间且构造成防止所述第三流道和/或所述第一流道内的水流向所述连接结构。
根据本实用新型实施例的水处理组件，包括：水处理装置和根据本实用新型第一方面的分水器组件，所述水处理装置包括：滤芯和底座组件，所述滤芯包括外滤壳和收纳在所述外滤壳内的内滤壳，所述内滤壳与所述外滤壳共同限定出与所述内滤壳内部连通的外流道，所述内滤壳内设有滤材以对原水进行过滤，所述底座组件设在所述滤芯的底部且具有与所述内滤壳内部连通的第一通水流道和与所述外流道连通的第二通水流道，所述第一流道连通至所述第一通水流道和所述第二通水流道中的其中一个，所述第二流道连通至所述第一通水流道和所述第二通水流道中的另一个。
根据本实用新型实施例的水处理组件，通过设置上述的分水器组件，有利于提高分水器接头和分水器本体之间密封的可靠性，当水流过分水器接头和分水器本体时，可以避免水的泄露。
本实用新型的附加方面和优点将在下面的描述中部分给出，部分将从下面的描述中变得明显，或通过本实用新型的实践了解到。
