申请日2016.02.01
公开(公告)日2016.10.12
IPC分类号C02F9/06
摘要

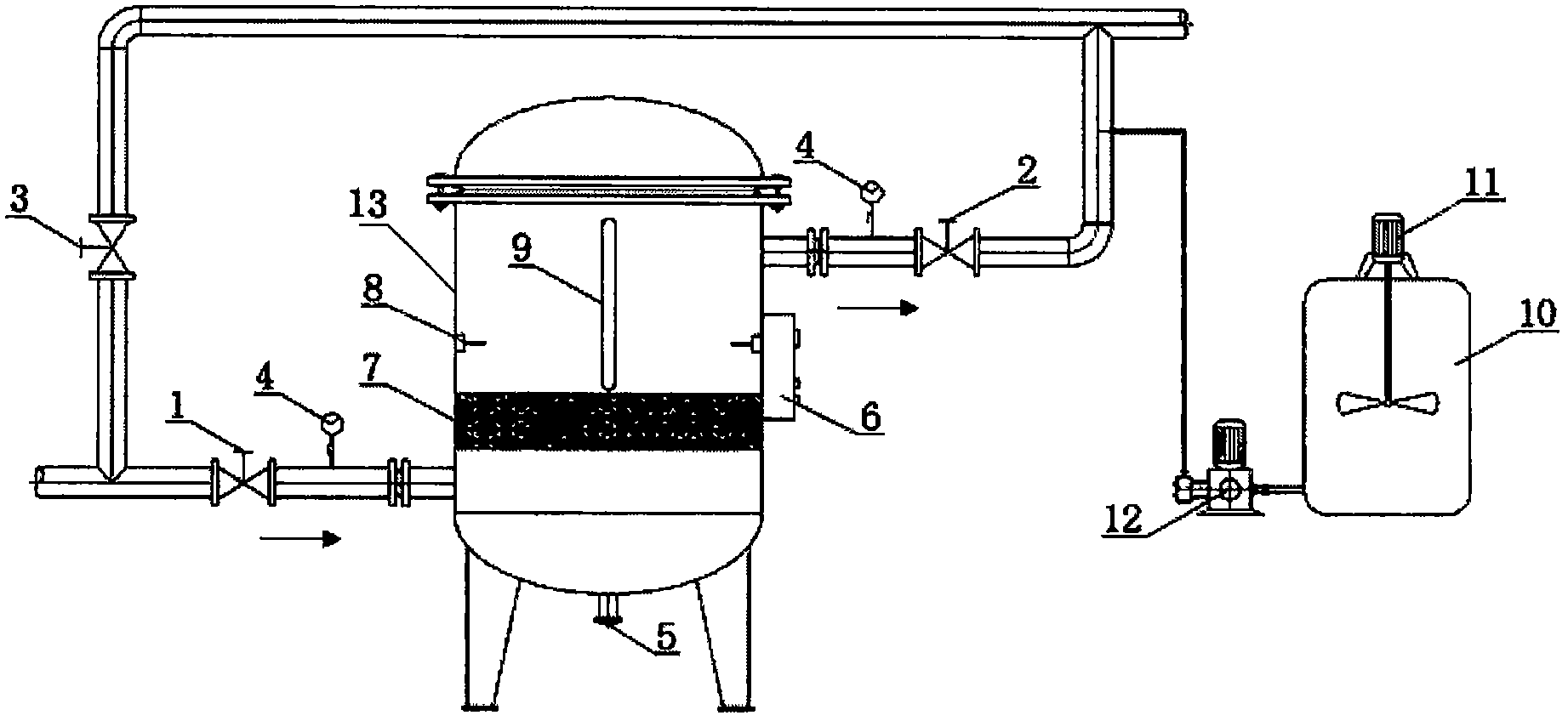

本实用新型涉及一种新型循环水处理系统，包括一罐状水处理器以及一台加药装置。水处理器与循环水管路相连并设有旁路，出入口设有截止阀以及压力表。水处理器内部设置活性铁过滤层和换能器电极。阻垢剂加药装置设在水处理器出水管道上，共同组成了循环水处理系统。活性铁滤层能够过滤水中的水垢等杂质，还能够通过氧化还原作用去除水中的溶解氧，有效减缓设备腐蚀;换能器电极可提高水的活性，增强其携带力，可去除设备表面的部分水垢;阻垢剂可通过螯合、分散和晶格畸变等作用减少结垢的发生。本实用新型结构简单，安装使用简便，处理效果好，应用范围广，且设备运行成本较低。
摘要附图
权利要求书
1.新型循环水处理系统，包括水处理器和阻垢剂加药装置，其特征在于：
水处理器的进水管路、出水管路与循环水管路相连;进水管路设在水处理器的下方，出水管路设在水处理器的上方;在进水管路、出水管路上分别设有进水闸阀和出水闸阀;在进水管路、出水管路之间设有旁路;在水处理器内部，位于进水口和出水口之间装备有活性铁过滤层，活性铁过滤层的上方设置有换能器电极;
阻垢剂加药装置的加药管通过计量泵接通在水处理器出水管道上;阻垢剂加药装置上安有伸入到箱内的搅拌机。
2.根据权利要求1所述的新型循环水处理系统，其特征在于：水处理器为衬胶碳钢罐体。
3.根据权利要求1所述的新型循环水处理系统，其特征在于：在进水管路、出水管路上还设有压力表。
4.根据权利要求1所述的新型循环水处理系统，其特征在于：所述的旁路设在进水闸阀和出水闸阀的外端之间。
5.根据权利要求1所述的新型循环水处理系统，其特征在于：活性铁过滤层主要由活性铁粉组成，并由机械变孔径阻挡层包裹。
6.根据权利要求1所述的新型循环水处理系统，其特征在于：水处理器外部设有电控箱。
7.根据权利要求1所述的新型循环水处理系统，其特征在于：在水处理器罐体上设有视镜。
8.根据权利要求1所述的新型循环水处理系统，其特征在于：水处理器罐底设有排污口。
说明书
新型循环水处理系统
技术领域
本实用新型涉及一种工业水处理系统，具体涉及一种新型循环水处理系统。
背景技术
工业循环水水量大，循环周期长，这就会造成循环水设备的腐蚀、结垢、藻类滋生等情况，严重影响设备的传热效率和使用寿命。
目前业界应对的普遍方法主要是化学处理，即采用加入阻垢剂、缓蚀剂等化学药剂来减少水垢的生成，此种方法难以从根本上解决问题，结垢以及设备腐蚀仍然可以缓慢发生，大大减少了设备的使用寿命。
发明内容
本实用新型的目的在于克服现有技术的以上缺陷，提供一种经济实用、处理效果好的新型循环水处理系统。
本实用新型的目的是通过以下技术方案实现的。
新型循环水处理系统，包括水处理器和阻垢剂加药装置，
水处理器的进水管路、出水管路与循环水管路相连;进水管路设在水处理器的下方，出水管路设在水处理器的上方;在进水管路、出水管路上分别设有进水闸阀和出水闸阀;在进水管路、出水管路之间设有旁路;在水处理器内部，位于进水口和出水口之间装备有活性铁过滤层，活性铁过滤层的上方设置有换能器电极;
阻垢剂加药装置的加药管通过计量泵接通在水处理器出水管道上;阻垢剂加药装置上安有伸入到箱内的搅拌机。
水处理器为衬胶碳钢罐体。
在进水管路、出水管路上还设有压力表。
所述的旁路设在进水闸阀和出水闸阀的外端之间。
活性铁过滤层主要由活性铁粉组成，并由机械变孔径阻挡层包裹。
水处理器外部设有电控箱。
在水处理器罐体上设有视镜。
水处理器罐底设有排污口。
本实用新型的优异效果是：
本实用新型中的活性铁滤层能够过滤水中的水垢等杂质，还能够通过氧化还原作用去除水中的溶解氧，有效减缓设备腐蚀;换能器电极可提高水的活性，增强其携带力，可去除设备表面的部分水垢;阻垢剂可通过螯合、分散和晶格畸变等作用减少结垢的发生。本实用新型结构简单，安装使用简便，处理效果好，应用范围广，且设备运行成本也较低，一次补水加药量仅为20g左右，电耗量则为4度/天。
