申请日2016.01.29
公开(公告)日2016.06.22
IPC分类号F23G7/00
摘要
本实用新型提供一种污泥回转燃烧处理系统，其特征在于：包括依次设置的螺旋送料器、回转炉、二次燃烧炉，所述螺旋送料器连接回转炉，所述回转炉通过第一气管连接一旋风除尘器，所述旋风除尘器通过第二气管连接二次燃烧炉，所述第二气管上设有引风机，所述回转炉和二次燃烧炉内均设有燃烧器。本实用新型的污泥回转燃烧处理系统，优化结构设计的回转炉使得没有经过预处理的污泥在其内依次进行干燥、燃烧和燃尽处理，最终灰化成炉渣排出;为了彻底的分解所有的有害物质，设计了二次燃烧炉，进一步的燃烧销毁经回转炉处理后未燃尽的有害物质。系统在实现污泥处理后环保排放的前提下简化了处理工艺，结构简单、处理过程简单可控。
权利要求书

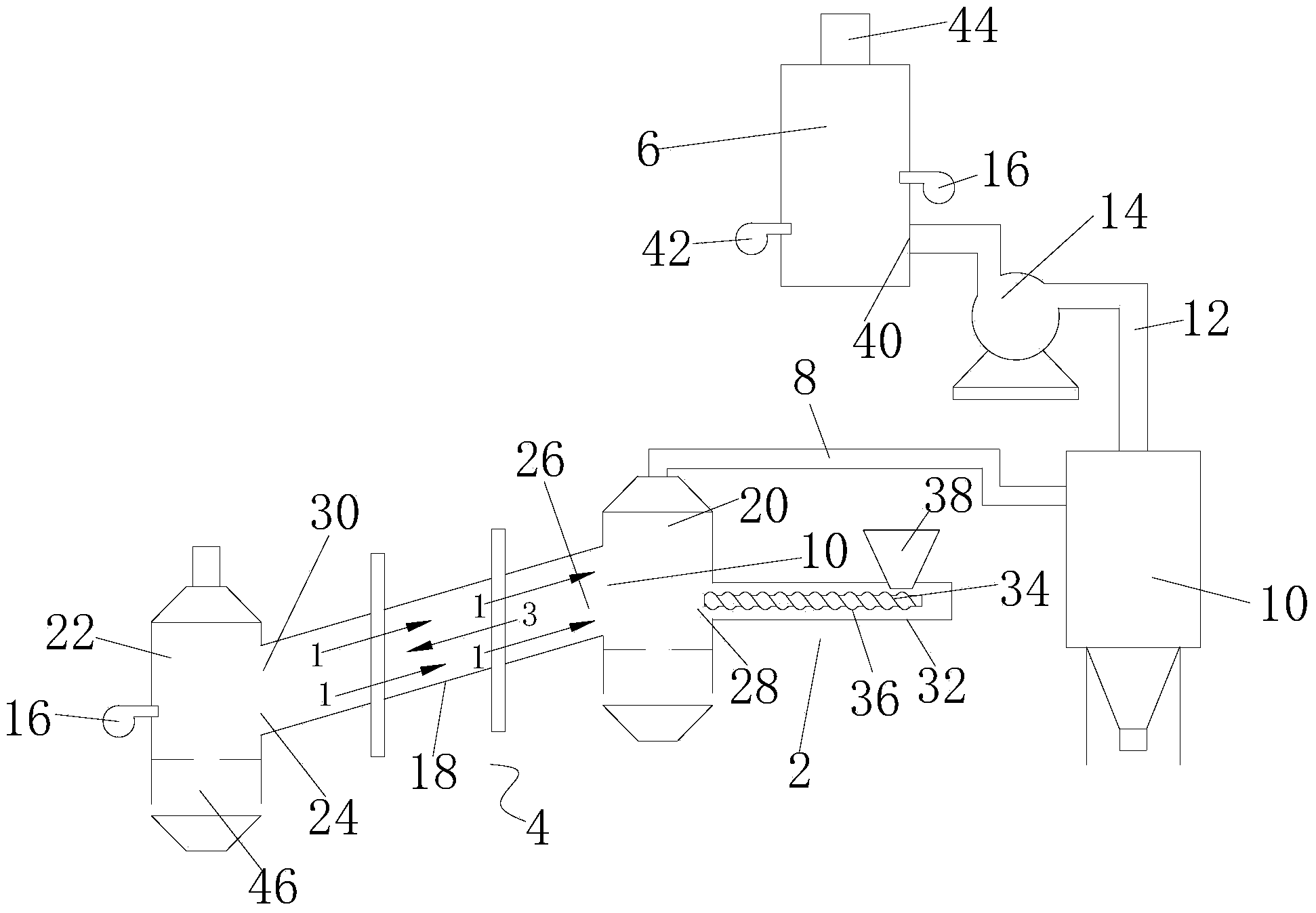

1.一种污泥回转燃烧处理系统，其特征在于：包括依次设置的螺旋送料器、回转炉、二次燃烧炉，所述螺旋送料器连接回转炉，所述回转炉通过第一气管连接一旋风除尘器，所述旋风除尘器通过第二气管连接二次燃烧炉，所述第二气管上设有引风机，所述回转炉和二次燃烧炉内均设有燃烧器。
2.根据权利要求1所述的污泥回转燃烧处理系统，其特征在于：所述回转炉包括回转炉体、污泥进料室和燃料燃烧室，所述螺旋送料器的输出端连接污泥进料室，所述燃烧器设置在燃料燃烧室内，所述燃料燃烧室通过第一气管连接旋风除尘器，所述回转炉体相对于水平面倾斜设置，其具有位于低位的第一端部和位于高位的第二端部，所述燃料燃烧室设置在第一端部上、且其气流出口与回转炉体内部连通，所述污泥进料室设置在第二端部上、且其污泥出口与回转炉体内部连通。
3.根据权利要求1或2所述的污泥回转燃烧处理系统，其特征在于：所述螺旋送料器包括送料管、穿设在送料管内并与其同轴设置的转动轴、以及驱动转动轴转动的电机，所述转动轴的外壁上呈螺旋状盘绕有转子，所述送料管的进料口处设有泥斗，其出料口与所述污泥进料室连通。
4.根据权利要求3所述的污泥回转燃烧处理系统，其特征在于：所述二次燃烧炉立式设置，其一侧边的底部设有烟气进口，其另一侧边的中下部位设有送风机，其顶部设有排气口，所述第二气管通过烟气进口连通二次燃烧炉。
5.根据权利要求2所述的污泥回转燃烧处理系统，其特征在于：所述回转炉体相对于水平面倾斜的角度为3-5°。
6.根据权利要求5所述的污泥回转燃烧处理系统，其特征在于：所述燃料燃烧室的底部设有炉渣排出口。
说明书
污泥回转燃烧处理系统
技术领域
本实用新型属于环保排放处理技术领域，具体涉及一种污泥回转燃烧处理系统。
背景技术
污水处理过程、以及废渣处理过程中产生的污泥是一种松散的、含水量在40%左右的胶溶状膏体物，比重轻，体积庞大、触变性强(不易脱水)和极易腐臭的理化特性，对这种污泥达到环保排放的处理工艺复杂。目前普遍使用的处理流程是：粉碎性搅拌→污泥脱水→干压成型→焚烧灰化，处理系统体积庞大、处理步骤繁多，工艺控制特别复杂。
发明内容
为解决上述技术问题，本实用新型提供了一种污泥回转燃烧处理系统，在实现污泥处理后环保排放的前提下简化处理工艺，结构简单、处理过程简单可控。
为达到上述目的，本实用新型的技术方案如下：一种污泥回转燃烧处理系统，其特征在于：包括依次设置的螺旋送料器、回转炉、二次燃烧炉，所述螺旋送料器连接回转炉，所述回转炉通过第一气管连接一旋风除尘器，所述旋风除尘器通过第二气管连接二次燃烧炉，所述第二气管上设有引风机，所述回转炉和二次燃烧炉内均设有燃烧器。
本实用新型一个较佳实施例中，进一步包括所述回转炉包括回转炉体、污泥进料室和燃料燃烧室，所述螺旋送料器的输出端连接污泥进料室，所述燃烧器设置在燃料燃烧室内，所述燃料燃烧室通过第一气管连接旋风除尘器，所述回转炉体相对于水平面倾斜设置，其具有位于低位的第一端部和位于高位的第二端部，所述燃料燃烧室设置在第一端部上、且其气流出口与回转炉体内部连通，所述污泥进料室设置在第二端部上、且其污泥出口与回转炉体内部连通。
本实用新型一个较佳实施例中，进一步包括所述螺旋送料器包括送料管、穿设在送料管内并与其同轴设置的转动轴、以及驱动转动轴转动的电机，所述转动轴的外壁上呈螺旋状盘绕有转子，所述送料管的进料口处设有泥斗，其出料口与所述污泥进料室连通。
本实用新型一个较佳实施例中，进一步包括所述二次燃烧炉立式设置，其一侧边的底部设有烟气进口，其另一侧边的中下部位设有送风机，其顶部设有排气口，所述第二气管通过烟气进口连通二次燃烧炉。
本实用新型一个较佳实施例中，进一步包括所述回转炉体相对于水平面倾斜的角度为3-5°。
本实用新型一个较佳实施例中，进一步包括所述燃料燃烧室的底部设有炉渣排出口。
本实用新型的有益效果是:本实用新型的污泥回转燃烧处理系统，优化结构设计的回转炉使得没有经过预处理的污泥在其内依次进行干燥、燃烧和燃尽处理，最终灰化成炉渣排出;为了彻底的分解所有的有害物质，设计了二次燃烧炉，进一步的燃烧销毁经回转炉处理后未燃尽的有害物质。系统在实现污泥处理后环保排放的前提下简化了处理工艺，结构简单、处理过程简单可控
