申请日2016.01.29
公开(公告)日2016.07.06
IPC分类号F24H1/00; F24H9/20
摘要

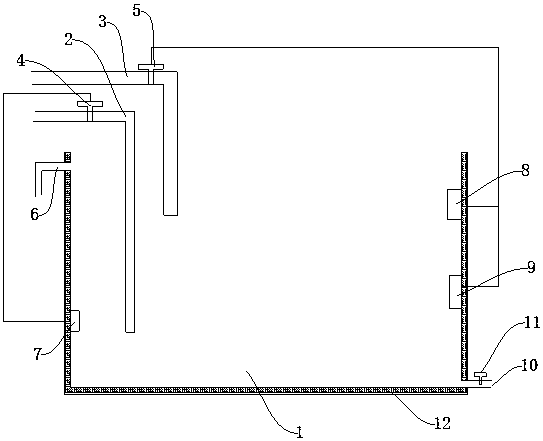

本实用新型公开了废水余热利用加热保温池，包括保温池，保温池的顶部敞开，废水管以及冷却水管均连接至保温池内，在废水管中安装有第一电磁阀，冷却水管中安装有第二电磁阀;在保温池的上部连通有溢水管;在保温池内设置有温度感应器，温度感应器与第一电磁阀信号连接，由温度感应器控制第一电磁阀的开/关;在保温池内设置有上限水位感应器以及下限水位感应器，上限水位感应器设置于下限水位感应器之上、溢水管进水口之下，上限水位感应器以及下限水位感应器均与第二电磁阀信号连接，由上限水位感应器控制第二电磁阀的关，下限水位感应器控制第二电磁阀的开。本实用新型结构简单，可以有效地利用车间生产过程中所产生的高温废水。
权利要求书
1.废水余热利用加热保温池，其特征在于，包括保温池，保温池的顶部敞开，废水管以及冷却水管均连接至保温池内，在废水管中安装有第一电磁阀，冷却水管中安装有第二电磁阀;在保温池的上部连通有溢水管;在保温池内设置有温度感应器，温度感应器与第一电磁阀信号连接，由温度感应器控制第一电磁阀的开/关;在保温池内设置有上限水位感应器以及下限水位感应器，上限水位感应器设置于下限水位感应器之上、溢水管进水口之下，上限水位感应器以及下限水位感应器均与第二电磁阀信号连接，由上限水位感应器控制第二电磁阀的关，下限水位感应器控制第二电磁阀的开。
2.如权利要求1所述的废水余热利用加热保温池，其特征在于，在所述保温池的底部连通有排水管，排水管上安装有排空阀。
3.如权利要求1所述的废水余热利用加热保温池，其特征在于，所述废水管的出水口位于所述冷却水管出水口的下方。
4.如权利要求1或2所述的废水余热利用加热保温池，其特征在于，在所述保温池的外壁上设置有珍珠岩保温层。
说明书
废水余热利用加热保温池
技术领域
本实用新型涉及废水余热利用装置，具体涉及废水余热利用加热保温池。
背景技术
在化工企业生产过程中，会产生大量的高温废水，比如锅炉房、车间蒸汽废水、反应釜冷却水等等，对于这些高温的废水，大多数的企业都是直接排放的，这样就会造成大量的浪费。
而在化工企业的合成车间生产过程中，某些原材料是加热融化后才能使用的。目前普遍的做法是用电热棒加热熔化、加热保温储罐，或烘房加热的方式来保持高熔点原料液体状态。而上述的这些加热方式主要存在以下的缺陷：能耗高，效率低;只适用于大型化工厂，不适合小型企业或需要同时处理品种较多的情况;不能跟据生产需要灵活处理;影响生产的连贯性，造成生产效率低下，不能满足车间生产要求。
实用新型内容
针对现有技术的不足，本实用新型的目的旨在提供一种适用性好，能够有效地利用余热废水的废水余热利用加热保温池。
为实现上述目的，本实用新型采用如下技术方案：
废水余热利用加热保温池，包括保温池，保温池的顶部敞开，废水管以及冷却水管均连接至保温池内，在废水管中安装有第一电磁阀，冷却水管中安装有第二电磁阀;在保温池的上部连通有溢水管;在保温池内设置有温度感应器，温度感应器与第一电磁阀信号连接，由温度感应器控制第一电磁阀的开/关;在保温池内设置有上限水位感应器以及下限水位感应器，上限水位感应器设置于下限水位感应器之上、溢水管进水口之下，上限水位感应器以及下限水位感应器均与第二电磁阀信号连接，由上限水位感应器控制第二电磁阀的关，下限水位感应器控制第二电磁阀的开。
在所述保温池的底部连通有排水管，排水管上安装有排空阀。
所述废水管的出水口位于所述冷却水管出水口的下方。
在所述保温池的外壁上设置有珍珠岩保温层。
本实用新型的有益效果在于：
本实用新型的废水余热利用加热保温池结构简单，可以有效地利用车间生产过程中所产生的高温废水，维护操作方便，非常适合需要对多种物料同时加热熔化的中小型化工企业使用。
