申请日2016.01.28
公开(公告)日2016.06.29
IPC分类号C02F1/32
摘要
本实用新型公开了一种工业废水光催化反应处理设备，包括反应池、鼓泡主管、水泵、紫外线灯支架、储水池和潜水泵，所述反应池内侧设置有鼓泡支管，所述鼓泡主管与右侧的鼓泡机连接，所述水泵分别与后侧的水泵进水管和前侧的水泵出水管连接，所述紫外线灯支架与下侧的紫外线灯固定连接，所述储水池后侧内壁上安装固定水质监测器，所述潜水泵与右侧的潜水泵排水管连接，所述反应池左前侧设置有排空管，右上侧设有溢水口，所述储水池左前侧设置有排水管。该设备具有能够对光催化剂进行循环利用，解决了污水处理高耗能，光催化剂不能回收的问题。
权利要求书

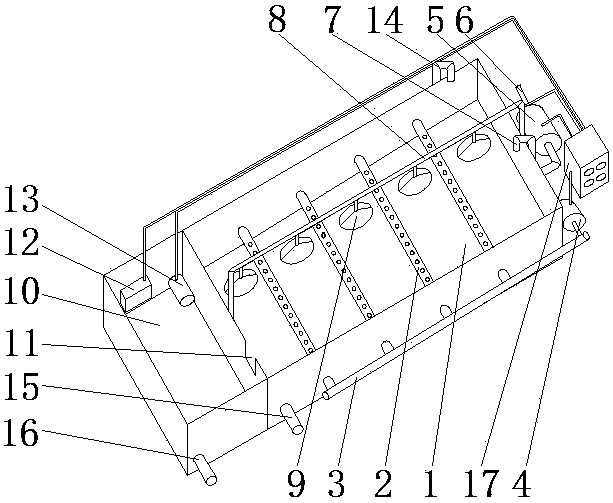

1.一种工业废水光催化反应处理设备，包括反应池(1)、鼓泡主管(3)、水泵(5)、紫外线灯支架(8)、储水池(10)和潜水泵(13)，其特征在于：所述反应池(1)内侧设置有鼓泡支管(2)，所述鼓泡主管(3)与右侧的鼓泡机(4)连接，所述水泵(5)分别与后侧的水泵进水管(6)和前侧的水泵出水管(7)连接，所述紫外线灯支架(8)与下侧的紫外线灯(9)固定连接，所述储水池(10)后侧内壁上安装固定水质监测器(12)，所述潜水泵(13)与右侧的潜水泵排水管(14)连接，所述反应池(1)左前侧设置有排空管(15)，所述储水池(10)左前侧设置有排水管(16)，右上侧设有溢水口(11)，所述反应池(1)右侧设置有操控箱(17)。
2.根据权利要求1所述的一种工业废水光催化反应处理设备，其特征在于：所述反应池(1)的长度大于储水池(10)的长度，宽度等于储水池(10)的宽度。
3.根据权利要求1所述的一种工业废水光催化反应处理设备，其特征在于：所述排空管(15)和排水管(16)是大小相同的结构。
4.根据权利要求1所述的一种工业废水光催化反应处理设备，其特征在于：所述鼓泡支管(2)由四个相同的管状结构组成。
5.根据权利要求1所述的一种工业废水光催化反应处理设备，其特征在于：所述反应池(1)的底部是坡型结构。
说明书
一种工业废水光催化反应处理设备
技术领域
本实用新型涉及一种工业废水光催化反应处理设备技术领域，具体为一种工业废水光催化反应处理设备。
背景技术
随着我国工业的发展，尤其是化工行业的发展，产生有毒、有害、难降解的工业有机废水，这些工业废水处理不当会给生态环境和人类健康带来极大的危害，目前对难降解有机污水的处理主要有膜分离法、吸附法、光化学法、萃取法、生物炭法等，膜分离法、吸附法、萃取法主要是通过分离的方法从有机污水中隔离出有机物，这会带来二次污染，光化学法利用臭氧或者双氧水等通入有机污水，利用紫外光进行降解反应，而大量的臭氧或双氧水的使用提高了降解成本，而且过量的双氧水需要大量亚硫酸钠处理后方能排放，既造成了环境的二次污染，又增加了处理成本，生物炭法只能处理含有少量有机物的污水，对于含大量有机物的污水处理能力有限，光催化降解过程需要氧气、水、光催化剂、光源，四者缺一不可，在光催化剂方面，二氧化钛具有成本低，光催化活性高，化学稳定性好、无毒等优点，被公认为是最有前景的光催化剂，在紫外光照射下，光促使电子从价带激发到光催化剂的导带，剩下具有高氧化性能的光生空穴，一方面，光生空穴与被吸附的水分子及氢氧阴离子反应产生氢氧自由基，这个氢氧自由基能够降解不同的污染物，现有中不具有能够对光催化剂进行循环利用，并且存在污水处理高耗能，光催化剂不能回收等问题。
实用新型内容
本实用新型的目的在于提供一种工业废水光催化反应处理设备，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案一种工业废水光催化反应处理设备，包括反应池、鼓泡主管、水泵、紫外线灯支架、储水池和潜水泵，所述反应池内侧设置有鼓泡支管，所述鼓泡主管与右侧的鼓泡机连接，所述水泵分别与后侧的水泵进水管和前侧的水泵出水管连接，所述紫外线灯支架与下侧的紫外线灯固定连接，所述储水池后侧内壁上安装固定水质监测器，所述潜水泵与右侧的潜水泵排水管连接，所述反应池左前侧设置有排空管，右上侧设有溢水口，所述储水池左前侧设置有排水管，所述反应池右侧设置有操控箱。
优选的，所述反应池的长度大于储水池的长度，宽度等于储水池的宽度。
优选的，所述排空管和排水管是大小相同的结构。
优选的，所述鼓泡支管由四个相同的管状结构组成。
优选的，所述反应池的底部是坡型结构。
与现有技术相比，本实用新型的有益效果是：该工业废水光催化反应处理设备结构简单，自动化程度高，操作简便，具有能够对光催化剂进行循环利用，解决了污水处理高耗能，光催化剂不能回收的问题，生产成本降低，增加经济效益。
