申请日2016.01.27
公开(公告)日2016.06.15
IPC分类号B01D53/78; B01D53/72
摘要

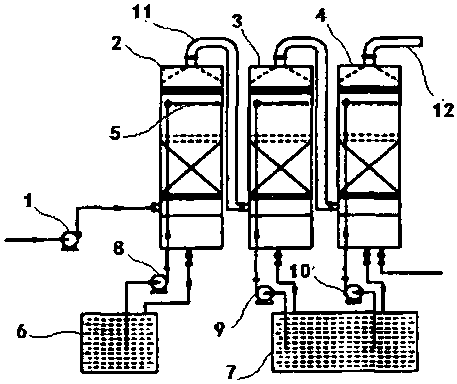

一种应用于污水处理的除臭装置，包括：风机、吸收塔和溶液罐;所述的风机连接吸收塔，所述吸收塔包括输气管顺次连接的吸收塔一、吸收塔二和吸收塔三;溶液罐分为硫酸溶液罐和活性炭溶液罐;硫酸溶液罐通过循环泵一，将硫酸溶液输送至吸收塔一;活性炭溶液罐通过循环泵二，将活性炭溶液输送至吸收塔二;活性炭溶液罐通过循环泵三，将活性炭溶液输送至吸收塔三。本实用新型，除臭效率高、运行费用省、装置占地面积小，此外，还可以适应臭味成分的变化而不影响处理效果，稳定性好。
权利要求书
1.一种应用于污水处理的除臭装置，其特征在于，包括：风机、吸收塔和溶液罐;所述的风机连接吸收塔，所述吸收塔包括输气管顺次连接的吸收塔一、吸收塔二和吸收塔三;溶液罐分为硫酸溶液罐和活性炭溶液罐;硫酸溶液罐通过循环泵一，将硫酸溶液输送至吸收塔一;活性炭溶液罐通过循环泵二，将活性炭溶液输送至吸收塔二;活性炭溶液罐通过循环泵三，将活性炭溶液输送至吸收塔三。
2.如权利要求1所述的一种应用于污水处理的除臭装置，其特征在于，所述吸收塔中设有与循环泵连接的喷雾装置。
3.如权利要求1所述的一种应用于污水处理的除臭装置，其特征在于，所述的硫酸溶液罐设有pH计。
4.如权利要求1所述的一种应用于污水处理的除臭装置，其特征在于，所述的活性炭溶液罐设有pH计。
说明书
一种应用于污水处理的除臭装置
技术领域
本实用新型涉及一种污水处理装置，且更具体地，本实用新型涉及一种应用于污水处理的除臭装置，其可用于城市污水处理过程中主要成分为氨气、硫化氢和甲硫醇的恶臭气体。
背景技术
城市污水处理过程中的臭气主要成分为氨气、硫化氢和甲硫醇。目前，污水处理过程中排放的上述成分浓度远高于国家臭气排放标准，存在浓烈的臭味，需要进行除臭处理。有些对污水臭气的处理方法，容易因臭味成分的变化影响处理效果，稳定性不够;有些因为速度慢，或占地面积大，或运行费用高等限制，使其难以为使用者接受。
实用新型内容
本实用新型的目的在于提供一种应用于污水处理的除臭装置，可用于城市污水处理过程中主要成分为氨气、硫化氢和甲硫醇的恶臭气体。
本实用新型所涉及的一种应用于污水处理的除臭装置，包括：风机、吸收塔和溶液罐;所述的风机连接吸收塔，所述吸收塔包括输气管顺次连接的吸收塔一、吸收塔二和吸收塔三;溶液罐分为硫酸溶液罐和活性炭溶液罐;硫酸溶液罐通过循环泵一，将硫酸溶液输送至吸收塔一;活性炭溶液罐通过循环泵二，将活性炭溶液输送至吸收塔二;活性炭溶液罐通过循环泵三，将活性炭溶液输送至吸收塔三。
本实用新型所述的一种应用于污水处理的除臭装置中，所述吸收塔中设有与循环泵连接的喷雾装置。
本实用新型所述的一种应用于污水处理的除臭装置中，所述的硫酸溶液罐设有pH计。
本实用新型所述的一种应用于污水处理的除臭装置中，所述的活性炭溶液罐设有pH计。
本实用新型的有益效果在于，提供一种应用于污水处理的除臭装置，除臭效率高、运行费用省、装置占地面积小，此外，还可以适应臭味成分的变化而不影响处理效果，稳定性好。
