申请日2016.01.15
公开(公告)日2016.08.17
IPC分类号C02F9/04
摘要
本实用新型属于生活废水处理领域，具体涉及一种生活废水处理回用系统。包括净水装置、供水箱、与供水箱通过水泵及管道连接的储水箱、供水箱连接带有出水口和台面的用水装置，储水箱嵌入墙体，储水箱下有三个管道;供水箱内部有隔板，供水箱与水泵之间有控制开关，水泵为自动抽水泵，供水箱和储水箱内有彩色浮球;生活废水通过管道流进净水装置Ⅰ和净水装置Ⅱ，净水装置Ⅰ和净水装置Ⅱ包括过滤层、净水层、出水层;过滤层有粗过滤网，出水层有细过滤网，净水层内有活性炭。有益效果是：通过两个净水装置有效将不同生活废水处理消毒，通过多层滤板和滤网设计增加水的处理效果及分类应用，通过储水箱的设计使生活污水利用率提高。
权利要求书
1.一种生活废水处理回用系统，包括净水装置、与净水装置通过管道连接的供水箱、与供水箱通过水泵及管道连接的储水箱、房间内的墙体、供水箱连接带有出水口和台面的用水装置，其特征在于，所述的储水箱嵌入墙体，所述的储水箱下有三个管道;
所述的供水箱内部有隔板，供水箱与水泵之间有控制开关，所述的水泵为自动抽水泵，所述的供水箱和储水箱内有彩色浮球;
所述的净水装置分为净水装置Ⅰ和净水装置Ⅱ，净水装置Ⅰ和净水装置Ⅱ都包括过滤层、净水层、出水层;所述的过滤层有粗过滤网，出水层有细过滤网，所述的净水层内有活性炭。
2.如权利要求 1 所述的一种生活废水处理回用系统，其特征在于，所述的出水口连接有水龙头。
3.如权利要求 1所述的一种生活废水处理回用系统，其特征在于，所述的供水箱位于净水装置Ⅰ和净水装置Ⅱ下方，供水箱内有消毒剂，所述的隔板为筛板，所述的供水箱被内部的两个筛板分成三部分，即左侧供水间，中间供水间，右侧供水间，所述的净水装置Ⅰ和净水装置Ⅱ通过管道和右侧供水间相连，所述的彩色浮球位于中间供水间。
4.如权利要求 3所述的一种生活废水处理回用系统，其特征在于，所述的筛板内具有消毒物质，所述的筛板与供水箱活动连接。
5.如权利要求 4所述的一种生活废水处理回用系统，其特征在于，所述的供水箱内的左右两侧内壁上有四道两两相对应的凹槽，所述的筛板与供水箱活动连接方式为插接。
6.如权利要求 1 所述的一种生活废水处理回用系统，其特征在于，所述的用水装置与水龙头之间有细过滤网，水龙头下方有用水台，用水台下方直接与下水管道连接。
7.如权利要求 1 所述的一种生活废水处理回用系统，其特征在于，所述的供水箱和储水箱中间部分内壁都有一根透明空心柱，底部有一个直径小于彩色浮球的孔，所述的彩色浮球位于空心柱内。
说明书
一种生活废水处理回用系统
技术领域
本实用新型属于生活废水处理领域，具体涉及一种生活废水处理回用系统。
背景技术
目前，随着水资源的日益紧张，日常生活中产生的废水如何再利用成为一个主要问题，每天都会因淋浴、洗漱而产生大量废水，产生的大量废水直接排放到污水管道中，而冲洗厕所马桶、涮洗拖把的水需要大量的洁净自来水，极大的造成了饮用水淡水资源的浪费，现在，废水的再利用具有着显著的社会效益和经济效益，现有的生活废水处理设备体型太过于庞大，设备价格高、运行成本也同样高，不适宜广泛的使用，且废水并未分类处理，废水处理及消毒效果不理想，处理后使用没有明确划分使用，不利于卫生及家庭生活的普遍使用。
实用新型内容
针对以上不足，本实用新型提供了一种生活废水处理回用系统，结构简单，使用方便，成本低，解决了废水的处理再利用及卫生问题，废水处理后的使用也更方便明确，适合家庭的普遍使用，本实用新型的方案如下：

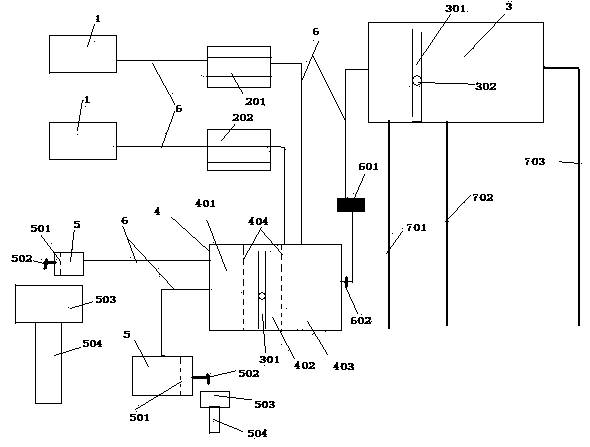

一种生活废水处理回用系统，包括净水装置Ⅰ和净水装置Ⅱ、净水装置Ⅰ和净水装置Ⅱ通过管道连接的一个供水箱、与供水箱通过水泵及管道连接的储水箱、房间内的墙体、供水箱连接带有出水口和台面的用水装置，储水箱嵌入墙体，充分利用空间，避免不必要的浪费，同时也方便储水箱取出墙体进行清洁;储水箱下有三个管道分别连接厕所、拖把池、花园，可以用储水箱内的水冲洗厕所，洗拖把，浇花园，实现生活废水的分类使用，利用率高。
上述的供水箱内部有隔板，供水箱位于净水装置Ⅰ和净水装置Ⅱ的下方，供水箱内有消毒剂，用于对处理后的废水进行消毒，利于人们使用处理后水的卫生，隔板为筛板，筛板与供水箱活动连接，筛板内有消毒物质，对净水器处理后的废水进行再次消毒，供水箱被内部的两个筛板分成三部分，即左侧供水间，中间供水间，右侧供水间，可以分层次再次净化水，净水装置Ⅰ和净水装置Ⅱ通过管道和供右侧供水间相连，彩色浮球位于中间供水间。
上述的生活废水处理回用系统，筛板内具有消毒物质，供水箱内的左右两侧内壁上有四道两两相对应的凹槽，筛板与供水箱活动连接方式为插接，用坏的筛板可以从供水箱内取出替换筛板。
上述的供水箱与水泵之间有控制开关，水泵为自动抽水泵，供水箱和储水箱内有彩色浮球;优选的，上述的供水箱和储水箱中间部分内壁都有一根透明空心柱，底部有一个直径小于彩色浮球的孔，彩色浮球位于空心柱内，通过彩色浮球确定供水箱和储水箱内水的多少。
上述的生活废水通过管道流进净水装置Ⅰ和净水装置Ⅱ，净水装置Ⅰ和净水装置Ⅱ结构相同，都包括过滤层、净水层、出水层;过滤层有粗过滤网，出水层有细过滤网，净水层内有活性炭。
上述的生活废水处理回用系统，出水口连接有水龙头，用水装置与水龙头之间有细过滤网，水龙头下方有用水台，用水台下方直接与下水管道连接。
本实用新型的有益效果是：本实用新型经济实用，成本低，通过两个净水装置有效将不同生活废水处理消毒，通过多层滤板和滤网设计增加水的处理效果及分类应用，通过储水箱的设计使生活污水利用率提高。
